Gesamtansicht
14
Beschreibung

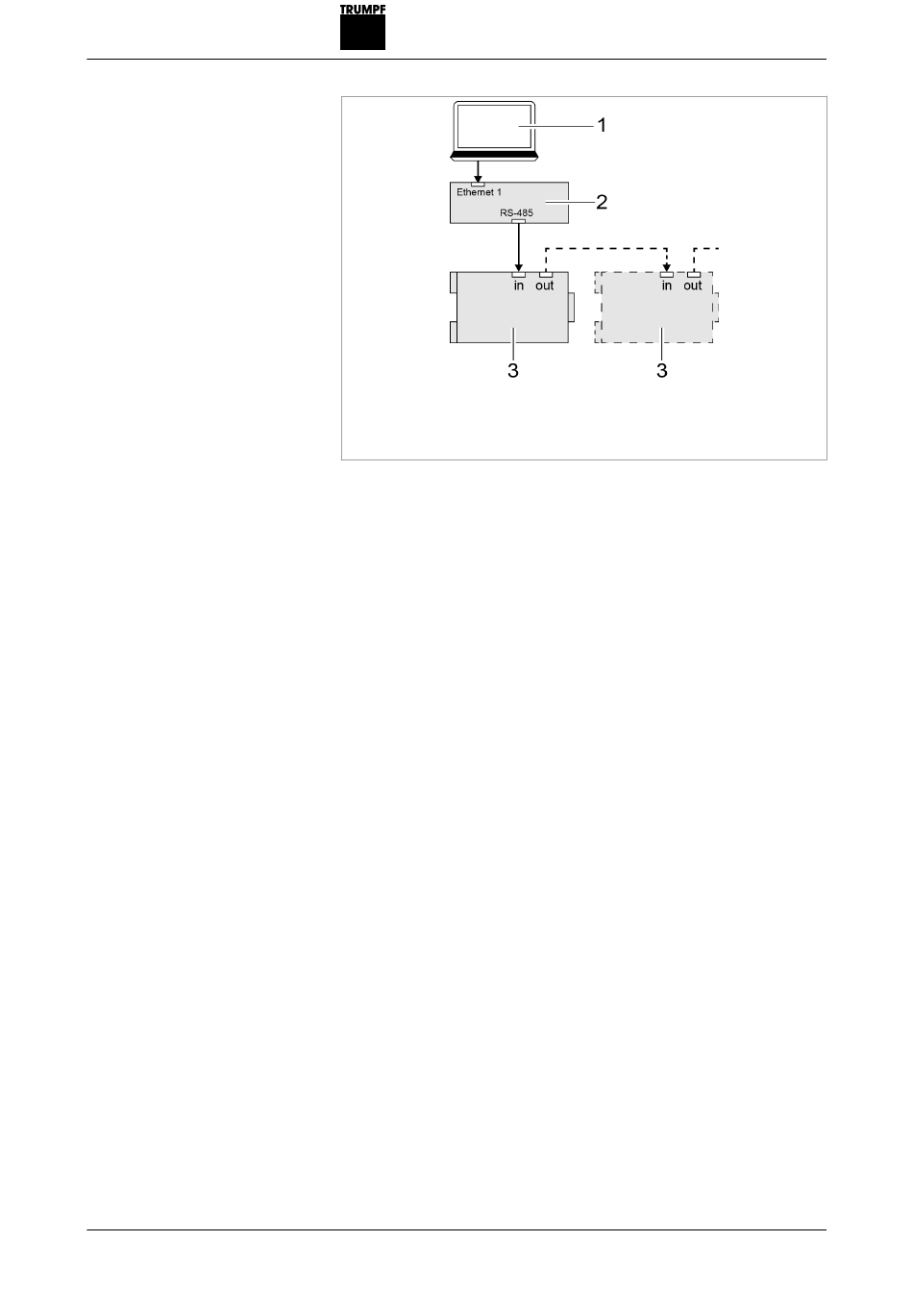

1 PC mit Webbrowser oder Mod-
bus-Master
2 Systemsteuerung
Bedienung der DC-DC-Module mit PC oder Modbus
2.3 Aufbau
Aufbau TruConvert DC Serie 1000
Das DC-DC-Modul ist in einem geschlossenen Metallgehäuse
eingebaut.
Der Lüfter an der Innenseite der Frontplatte zieht Luft zur Küh-
lung an.
Alle Anschlusselemente befinden sich an der Rückseite.
3 DC-DC-Module
