Horizontale Lage
Vertikale Lage
A67-0140-00.BKde-0
01-09

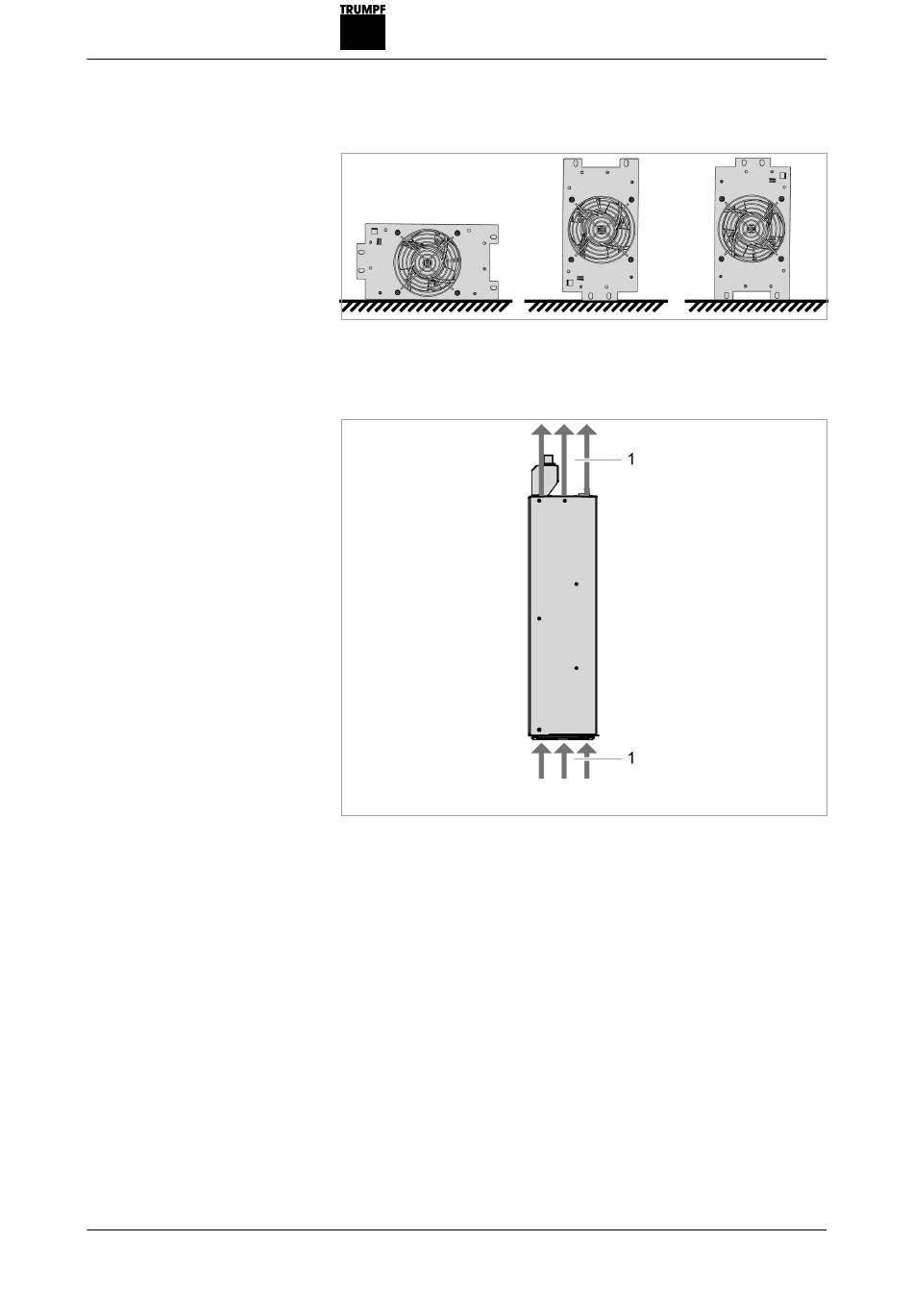

6.6 Mögliche Einbaulagen
Mögliche Ausrichtungen in horizontale Lage
Der Betrieb in horizontaler Lage ist erlaubt.
1 Kühlluft
Mögliche Ausrichtung in vertikale Lage
Der Betrieb in vertikaler Lage ist nur unter folgenden Bedingun-
gen erlaubt:
Bewegungsrichtung der Kühlluft geht nach oben.
■
■ Montage einer Auffangschale unter dem DC-DC-Modul.
Die Auffangschale schützt den Untergrund, falls bei einem
Störfall glühende Teile aus dem Gerät tropfen. Die Auffang-
schale erfüllt somit die Funktion eines Brandschutzgehäuses.
2024-08-01
Fig. 38
Fig. 39
43
Installation
