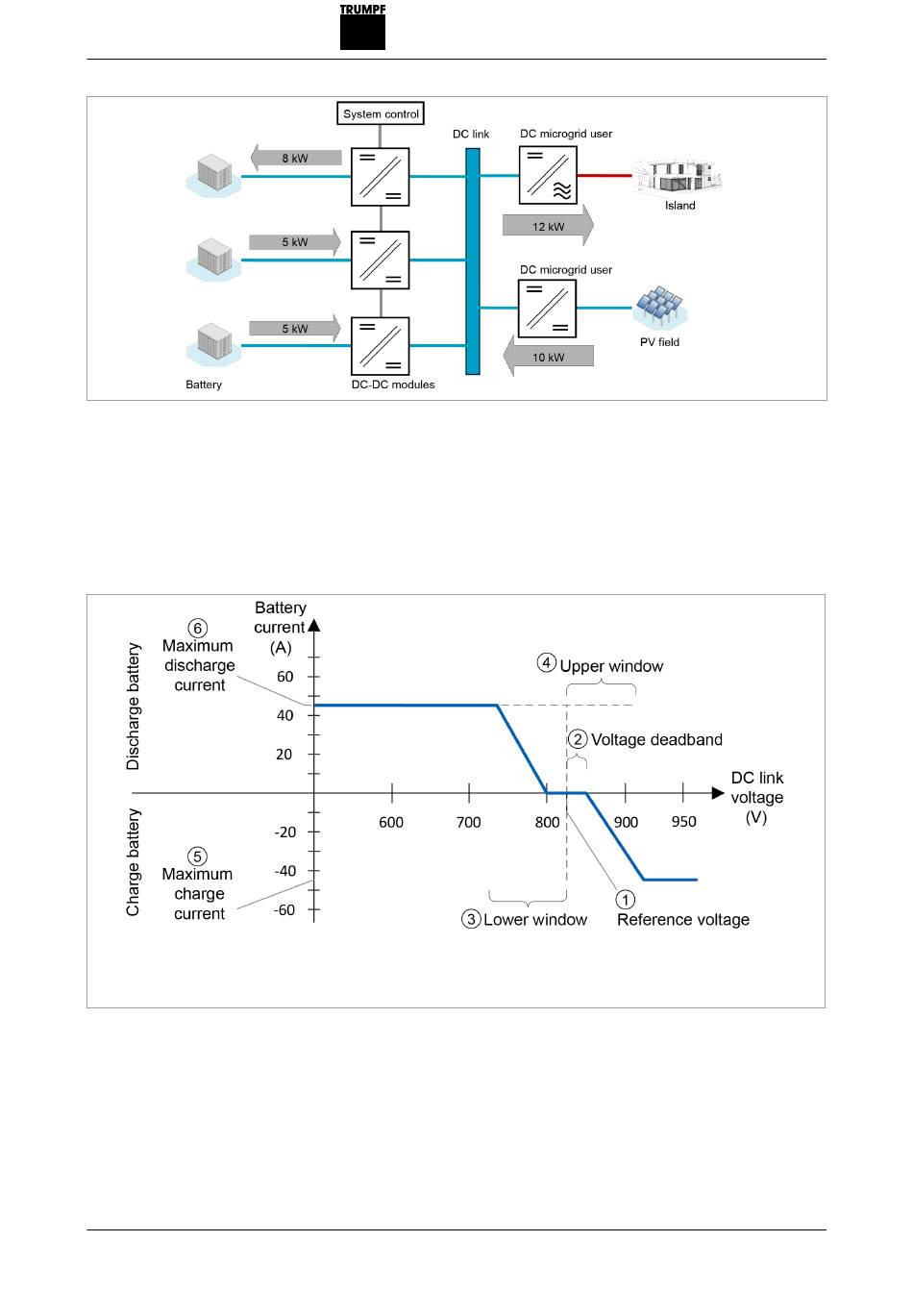

Beispiel: Systemsteuerung mit untergeordneten DC-DC-Modulen. (Wirkungsgrad vernachläs-
sigt.)
DC link droop mode
1 Nennspannung des DC-Zwi-
schenkreises
2 Totband
Beispiel: Batteriestrom in Abhängigkeit der DC-Zwischenkreisspannung (DC-Droop)
84
Bedienung
Die Funktion passt den Batteriestrom abhängig von der DC-Zwi-
schenkreisspannung an. So kann die DC-Zwischenkreisspan-
nung mit mehreren, parallel geschalteten DC-DC-Modulen stabili-
siert werden, ohne dass eine Hochgeschwindigkeitsdatenkommu-
nikation erforderlich ist.
3 Unteres Spannungsfenster
4 Oberes Spannungsfenster
Die nominale DC-Zwischenkreisspannung Reference voltage (1)
definiert die Referenzspannung, bei der der Batteriestrom 0 A
beträgt.
Durch einstellen der Spannungslücke Voltage deadband (2),
kann ein Gesamttotband definiert werden, in dem der Batterie-
5 Maximalwert Ladestrom
6 Maximalwert Entladestrom
