− Maximum charge voltage: Obere Grenze, bis zu der die
Batterie geladen wird.
Bei Erreichen des Grenzwertes wird der Ladestrom redu-
ziert.
− Alarm threshold voltage: Obere Grenze, bis zu der die
Batterie geladen wird.
Bei Überschreitung erzeugt die Systemsteuerung eine
Alarmmeldung und schaltet ab.
− Alarmgrenzwerte so wählen, dass sie außerhalb des
Regelbereichs von Minimum discharge voltage und Maxi-
mum charge voltage liegen.
Die Differenz zwischen Minimum discharge voltageund
Alarm threshold voltage sollte bei 5 V liegen. Auch eine
geringere Differenz ist möglich, kann aber eventuell zu
Abschaltungen führen.
− Maximum charge current: Grenzwert für den Ladestrom.
− Maximum discharge current: Grenzwert für den Entlade-
strom.
− Maximum power: Grenzwert für die Leistungsabgabe/-auf-
nahme.
16. Im Bereich Voltage current characteristic (VCC) settings die
Werte für die Strom-Spannungskennlinie eingeben :
− VCC start point current: Batteriestrom bei minimaler Bat-
teriespannung.
− VCC end point current: Batteriestrom bei Erreichen von
VCC end point voltage.
− VCC end point voltage: Batteriespannung.

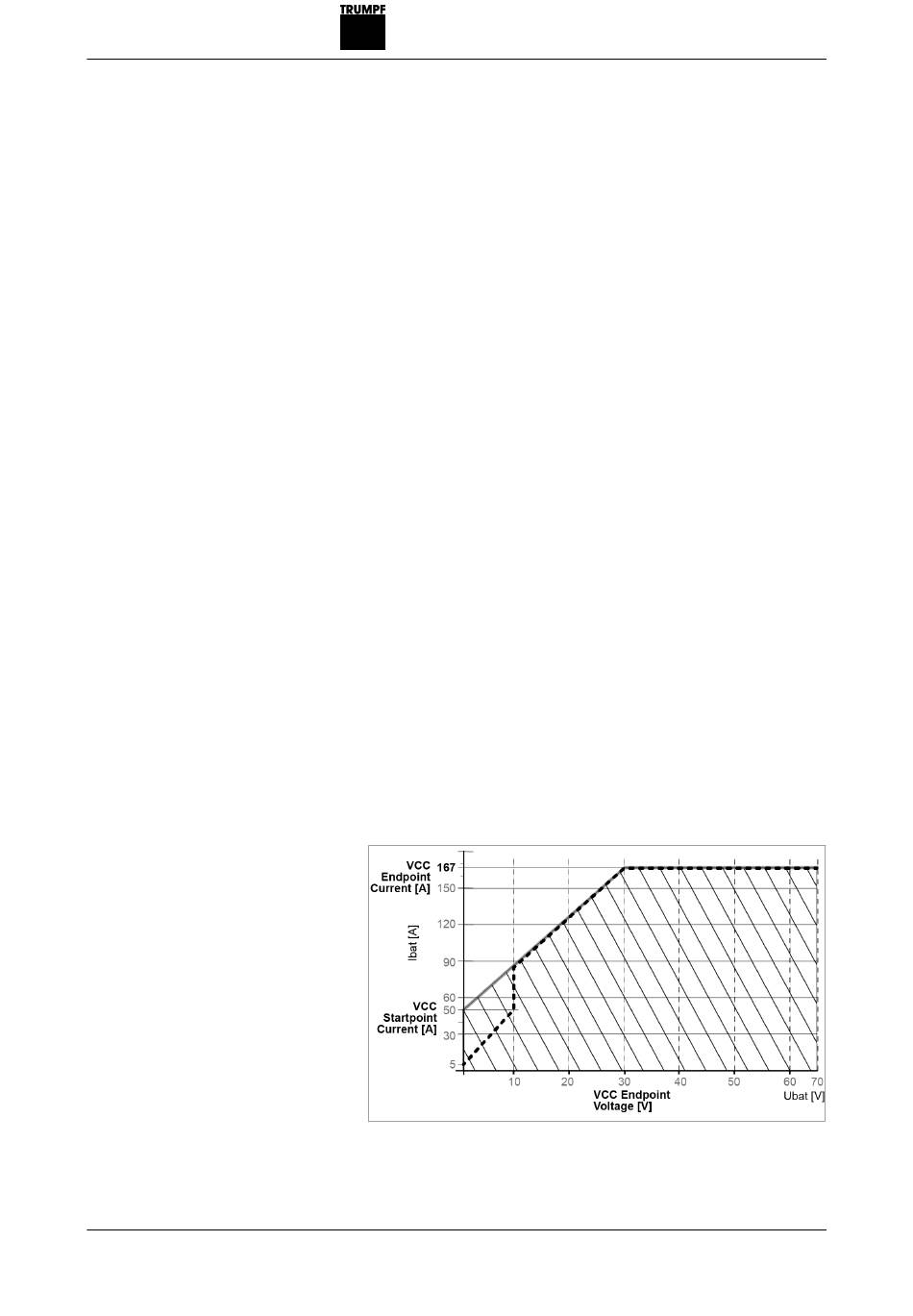

Mit den VCC settings wird der Lade- und Entladestrom einer
Batterie abhängig von der Spannung eingestellt. Die Werte
müssen so gewählt werden, dass sie im schraffierten
Bereich der VCC-Kurve liegen.
Die gestrichelte Linie zeigt die VCC settings bei Auslieferung
(Standardwerte).
VCC-Kurve
2024-08-01
Fig. 51
59
Bedienung
