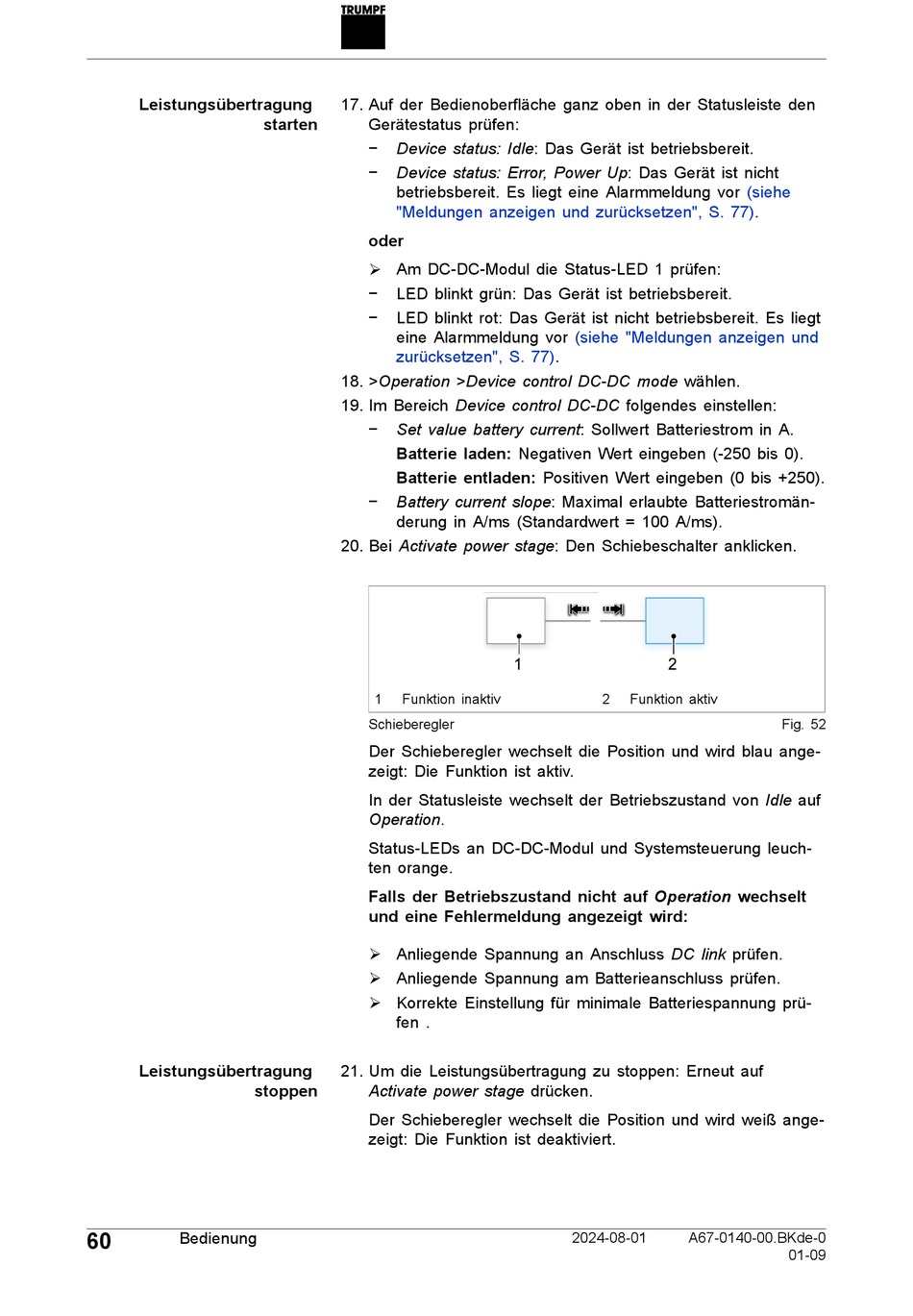

Trumpf TruConvert DC 1008 Betriebsanleitung Seite 66

Leistungsübertragung
Leistungsübertragung
stoppen
60
Bedienung
17. Auf der Bedienoberfläche ganz oben in der Statusleiste den
starten Gerätestatus prüfen:
− Device status: Idle: Das Gerät ist betriebsbereit.
− Device status: Error, Power Up: Das Gerät ist nicht
betriebsbereit. Es liegt eine Alarmmeldung vor
"Meldungen anzeigen und zurücksetzen", S.
oder
Ø Am DC-DC-Modul die Status-LED 1 prüfen:
− LED blinkt grün: Das Gerät ist betriebsbereit.
− LED blinkt rot: Das Gerät ist nicht betriebsbereit. Es liegt
eine Alarmmeldung vor
zurücksetzen", S.
18. >Operation >Device control DC-DC mode wählen.
19. Im Bereich Device control DC-DC folgendes einstellen:
− Set value battery current: Sollwert Batteriestrom in A.
Batterie laden: Negativen Wert eingeben (-250 bis 0).
Batterie entladen: Positiven Wert eingeben (0 bis +250).
− Battery current slope: Maximal erlaubte Batteriestromän-
derung in A/ms (Standardwert = 100 A/ms).
20. Bei Activate power stage: Den Schiebeschalter anklicken.
1 Funktion inaktiv
Schieberegler
Der Schieberegler wechselt die Position und wird blau ange-
zeigt: Die Funktion ist aktiv.
In der Statusleiste wechselt der Betriebszustand von Idle auf
Operation.
Status-LEDs an DC-DC-Modul und Systemsteuerung leuch-
ten orange.
Falls der Betriebszustand nicht auf Operation wechselt
und eine Fehlermeldung angezeigt wird:
Ø Anliegende Spannung an Anschluss DC link prüfen.
Ø Anliegende Spannung am Batterieanschluss prüfen.
Ø Korrekte Einstellung für minimale Batteriespannung prü-
fen .
21. Um die Leistungsübertragung zu stoppen: Erneut auf
Activate power stage drücken.
Der Schieberegler wechselt die Position und wird weiß ange-
zeigt: Die Funktion ist deaktiviert.
(siehe "Meldungen anzeigen und
77).
2 Funktion aktiv
