Über Widerstand vorladen
Beispiel: Vorladewiderstand
dimensionieren
A67-0140-00.BKde-0
01-09
1 Batteriespannung
2 Spannung an den Batteriean-
schlüssen des DC-DC-Moduls
t0 Batterie über Vorladeeinheit
zuschalten: CB1 schließen.
Vorladevorgang an den Batterieanschlüssen des DC-DC-
Moduls
1. Sicherstellen, dass die Batterie dem DC-DC-Modul nicht
zugeschaltet ist.
Die Schalter CB1 und CB2 sind offen.
2. Schalter CB1 schließen.
Die Batterieanschlüsse des DC-DC-Moduls laden sich über
den Vorladewiderstand auf Batteriespannungsniveau.
3. Warten bis die Spannung der Batterie und der Batteriean-
schlüsse des DC-DC-Moduls angeglichen sind: Δ U ≤ 5 V.
4. Schalter CB2 schließen.
Der Vorladevorgang ist abgeschlossen. Das DC-DC-Modul
ist betriebsbereit.
Maximale Batteriespannung
Maximaler Vorladestrom
pro DC-DC-Modul
Anzahl parallel angeschlos-
sener DC-DC-Module
Minimaler Vorladewider-
stand
Nächst größerer Standard-
widerstand
Maximale Verlustleistung
am Widerstand
Eingangskapazität eines
DC-DC-Moduls
2024-08-01
3 Vorladen (t0 – t1)
t1 Vorladewiderstand überbrü-
cken: CB2 schließen.
>t1 DC-DC-Modul betriebsbereit
U = 75 V
battMax
= 100 mA
Imax_prech
N = 2
R = U / (n × I
min_prech battMax
375 Ω
R = 470 Ω ≥ R
prech min_prech
P = U² / R
max_prech battMax prech
C = 900 µF
dc-dc
Bedienung

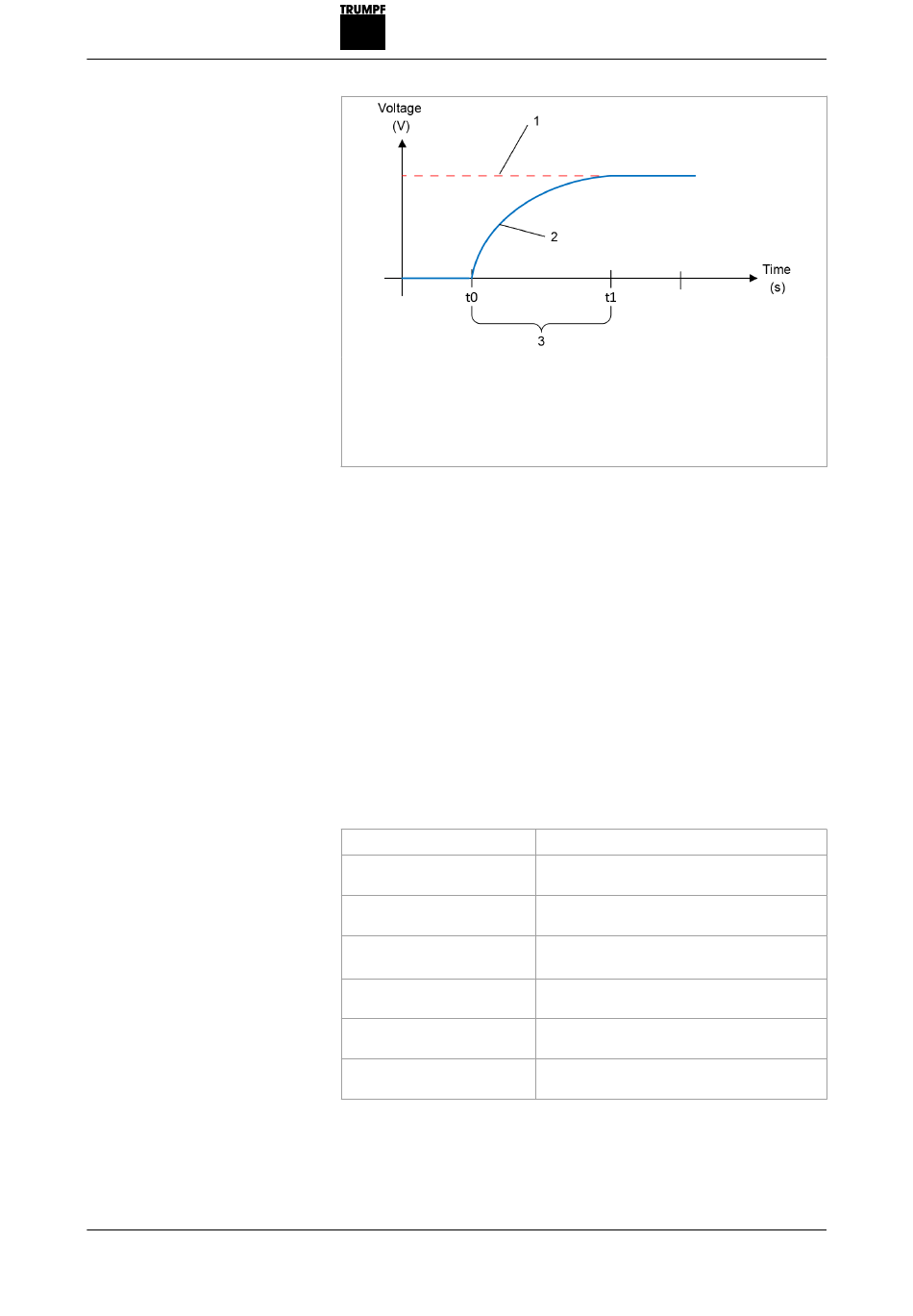

Fig. 45
) =
max_prech
= 12 W
