1 Anschluss DC-Zwischenkreis
2 Anschluss 24-V-Versorgungs-
spannung
3 Anzeigeelemente
4 Dateneingang (RS-485)

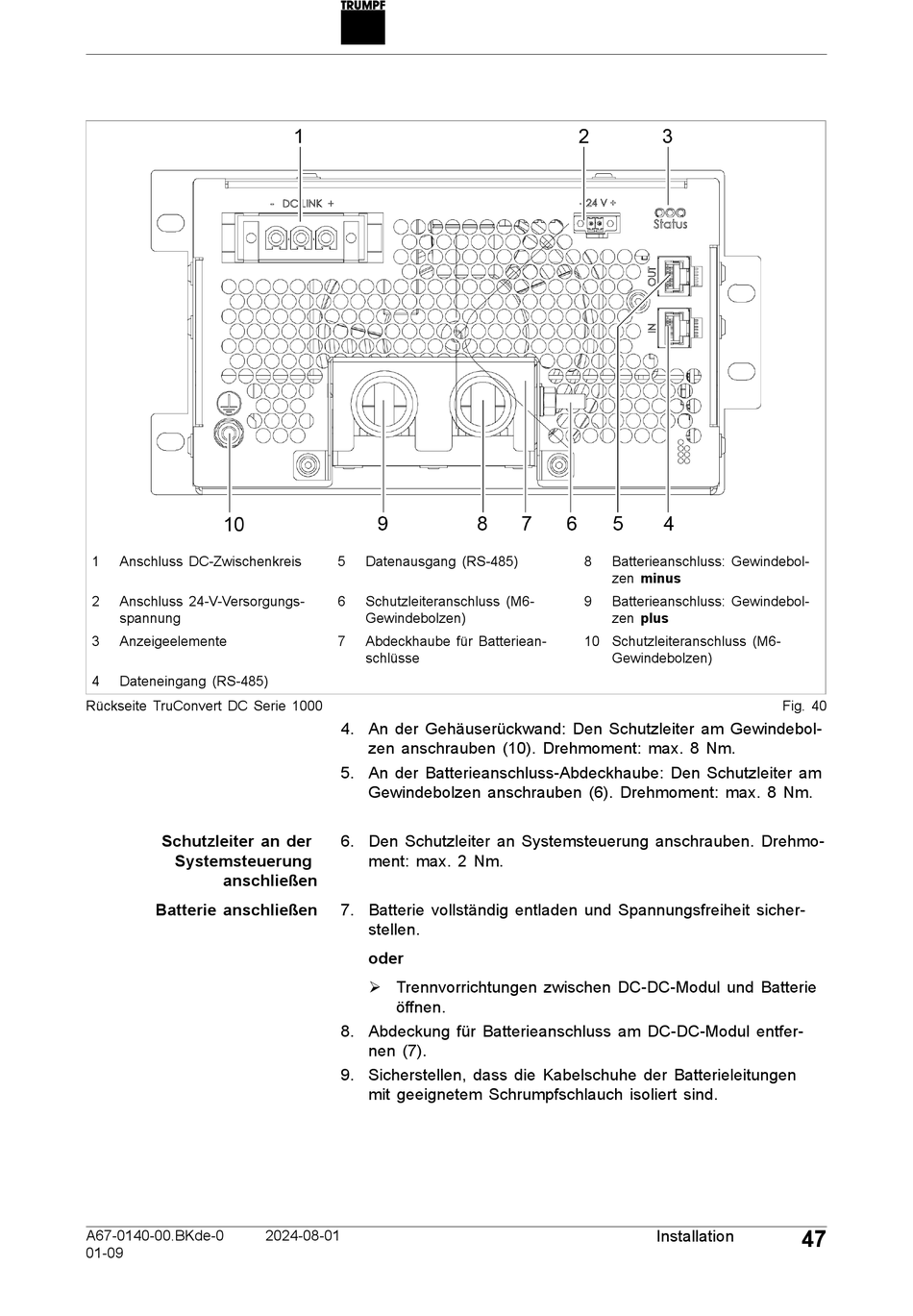

Rückseite TruConvert DC Serie 1000
Schutzleiter an der
Systemsteuerung
anschließen
Batterie anschließen
A67-0140-00.BKde-0
01-09
5 Datenausgang (RS-485)
6 Schutzleiteranschluss (M6-
Gewindebolzen)
7 Abdeckhaube für Batteriean-
schlüsse
4. An der Gehäuserückwand: Den Schutzleiter am Gewindebol-
zen anschrauben (10). Drehmoment: max. 8 Nm.
5. An der Batterieanschluss-Abdeckhaube: Den Schutzleiter am
Gewindebolzen anschrauben (6). Drehmoment: max. 8 Nm.
6. Den Schutzleiter an Systemsteuerung anschrauben. Drehmo-
ment: max. 2 Nm.
7. Batterie vollständig entladen und Spannungsfreiheit sicher-
stellen.
oder
Ø Trennvorrichtungen zwischen DC-DC-Modul und Batterie
öffnen.
8. Abdeckung für Batterieanschluss am DC-DC-Modul entfer-
nen (7).
9. Sicherstellen, dass die Kabelschuhe der Batterieleitungen
mit geeignetem Schrumpfschlauch isoliert sind.
2024-08-01
8 Batterieanschluss: Gewindebol-
zen minus
9 Batterieanschluss: Gewindebol-
zen plus
10 Schutzleiteranschluss (M6-
Gewindebolzen)
Installation
Fig. 40
