Inbetriebnahme PLC
6.3 PLC konfigurieren
Beim Anlegen einer SINUMERIK MCU im TIA Portal werden alle Subkomponenten und das
PC-System gleichzeitig angelegt.
Die interne Kommunikation zwischen den Komponenten erfolgt über Ethernet.
Voraussetzung
• Im TIA Portal ist ein Projekt geöffnet.
• Die Projektansicht ist aktiv.
Vorgehen
Um eine MCU ins Projekt einzufügen, gehen Sie folgendermaßen vor:
1. Klicken Sie in der Projektnavigation auf "Neues Gerät hinzufügen".
2. Klicken Sie auf die Schaltfläche "Controller".
3. Klappen Sie in der Ordnerstruktur unter "Controller" die entsprechende SINUMERIK-
Gerätefamile und selektieren Sie die MCU 1720.
In der Klappliste "Version" wird die Firmware-Version der MCU angezeigt.
4. Bestätigen Sie Ihre Auswahl mit "OK".
Ergebnis

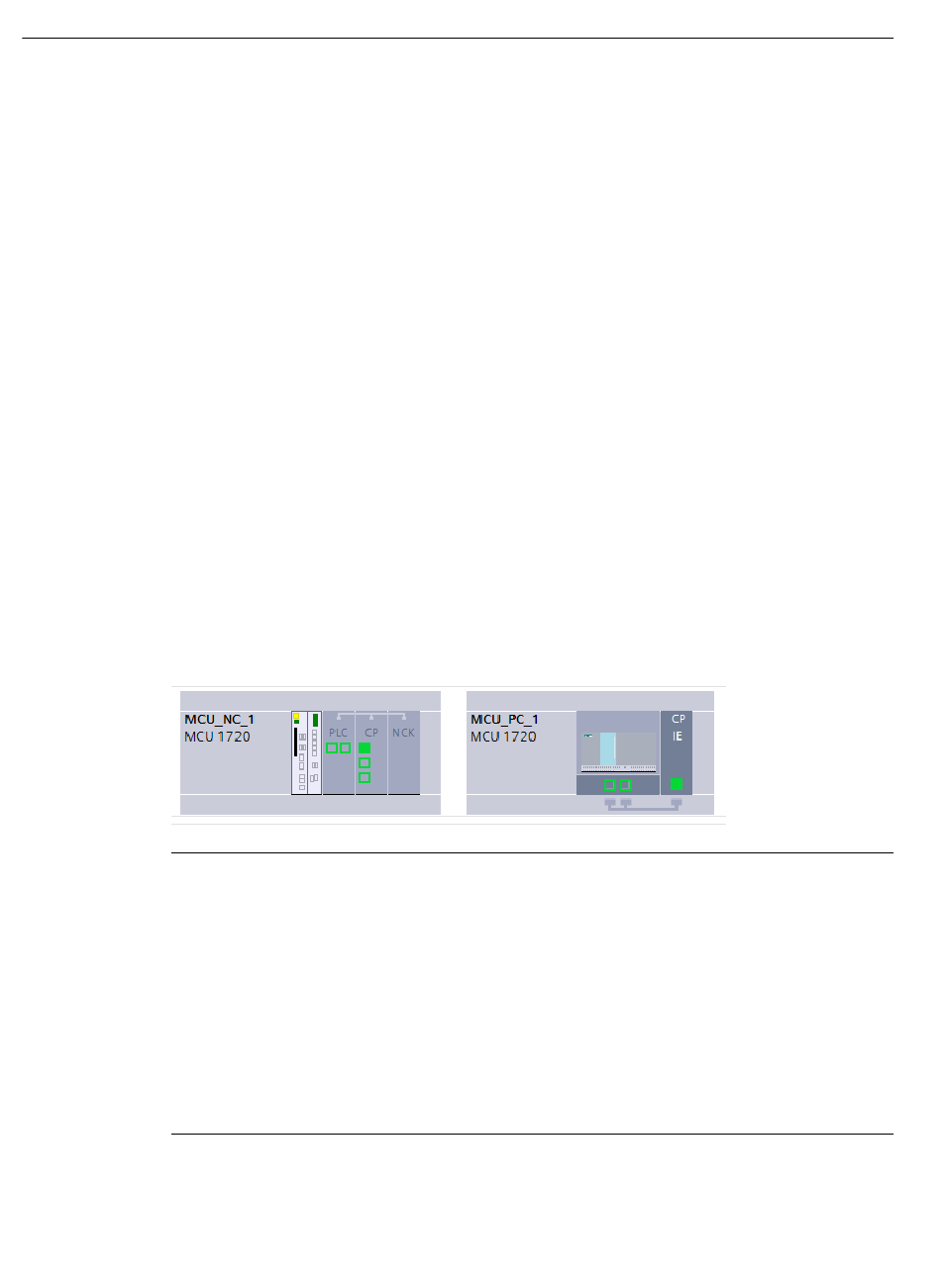

Die SINUMERIK MCU 1720 wird als neues Gerät angelegt.
Hinweis
Dezentrale PROFINET-Peripheriegeräte können Sie an die Schnittstellen X150 oder X160
anschließen.
PROFINET-Peripheriegeräte, auf die vom NCK zugegriffen werden soll, müssen Sie an X150
anschließen.
Für den Datenaustausch der dezentralen Daten ordnen Sie dem Peripheriegerät das
Prozessabbild TPA NCK zu.
Wenn zusätzliche PROFINET-Peripheriegeräte an X150 angebunden sind und die
Inbetriebnahme über SINUMERIK ONE Commissioning auf dem IPC durchgeführt werden soll,
muss die CP-Schnittstelle eingerichtet sein. Projektieren Sie im TIA Portal z. B. unter dem Register
"Geräte & Netze" das Subnetz der CP-Schnittstelle.
