8.3 Maschinenachsen konfigurieren

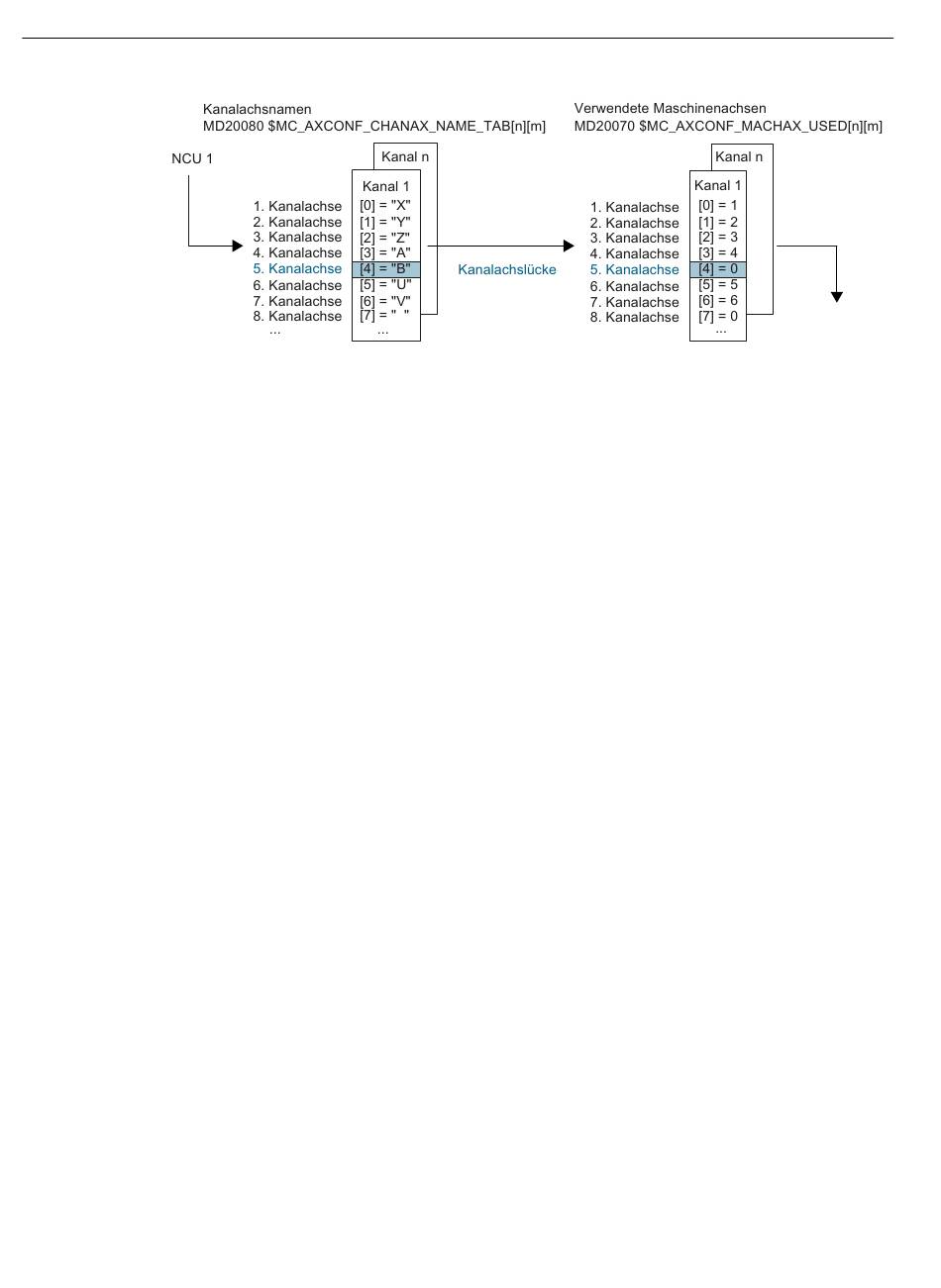

Bild 8-2
8.3.2 Achsnamen
Maschinenachsen
Jeder Maschinenachse, Kanalachse und Geometrieachse wird ein individueller Name
zugewiesen, der die Achse eindeutig kennzeichnet. Maschinenachsnamen müssen NC-weit
eindeutig sein. Die Namen der Maschinenachsen werden über folgendes Maschinendatum
festgelegt:
MD10000 $MN_AXCONF_MACHAX_NAME_TAB[n] (Maschinenachsname)
Die festgelegten Namen und der zugehörige Index werden in folgenden Fällen verwendet:
• Zugriff auf achsspezifische Maschinendaten (Laden, Sichern, Anzeige)
• Referenzpunktfahren aus dem Teileprogramm G74
• Messen
• Testpunktfahren aus dem Teileprogramm G75
• Verfahren der Maschinenachse von PLC
• Anzeige achsspezifischer Alarme
• Anzeige im Istwertsystem (maschinenbezogen)
• Handradfunktion DRF
Kanalachsen
Die Namen der Kanalachsen werden über folgendes Maschinendatum festgelegt:
MD20080 $MC_AXCONF_CHANAX_NAME_TAB[n] (Kanalachsname im Kanal)
Kanalachsnamen müssen kanalweit eindeutig sein.
Geometrieachsen
Die Namen der Geometrieachsen müssen kanalweit eindeutig sein und werden über folgendes
Maschinendatum festgelegt:
