Inbetriebnahme NC-gesteuerte Antriebe
7.2 Antriebe über "Startdrive" in Betrieb nehmen
Portverschaltung über die Eigenschaften
Nach der Auswahl eines Geräts oder einer Schnittstelle sehen Sie im Inspektorfenster im Register
"Allgemein" unter "PROFINET PN/IO-Schnittstelle > Erweiterte Optionen" bzw. "Erweiterte
Optionen" die Einträge für die Ports eingeblendet.
1. Wählen Sie im Inspektorfenster die Schnittstelle aus, deren Ports Sie bearbeiten möchten.
2. Wählen Sie den Port aus, den Sie verschalten möchten.

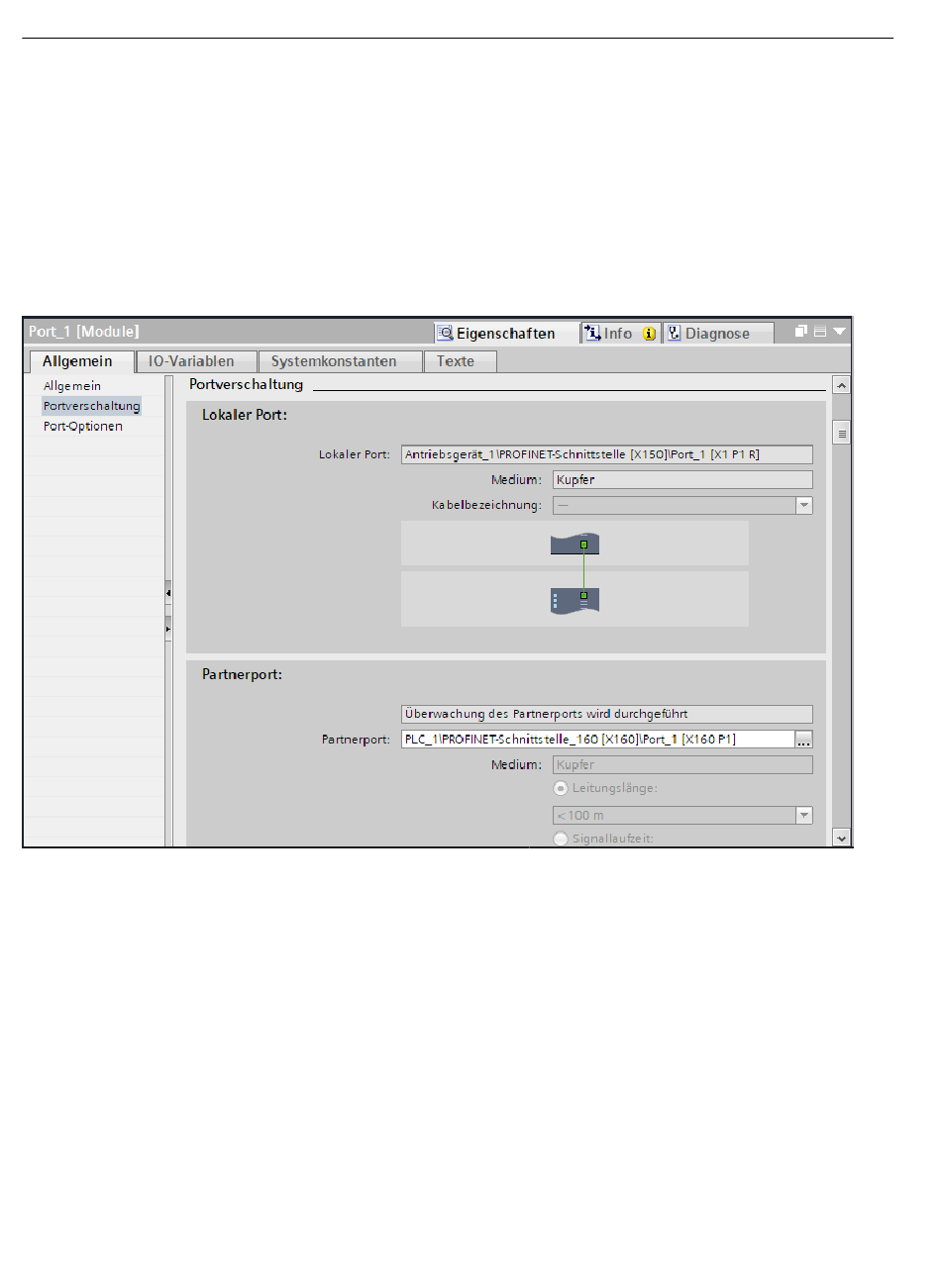

3. Wählen Sie den Eintrag "Portverschaltung" aus.
Die Dialoge "Lokaler Port" und "Partnerport" werden eingeblendet.
4. Öffnen Sie die Klappliste "Partnerport".
Sie sehen alle Geräte mit ihren PROFINET-Schnittstellen angezeigt.
5. Wählen Sie unter der jeweiligen Schnittstelle den Port aus, den Sie mit dem ausgewählten
Port verbinden möchten.
Ports, die Sie nicht verschalten können, sind rot gekennzeichnet. Ports die bereits belegt sind
werden dabei nicht angezeigt.
Die Verbindung zwischen den Ports wird in der Topologiesicht angezeigt.
6. Bearbeiten Sie bei Bedarf die restlichen Parameter des Ports.
