4. Das Endstück an das PLS (3) anschließen.
Weiterführende Informationen zur Feldbus-Kommunikation finden Sie auf den Pro-
duktseiten im Internet:
• EtherNet/IP (Adapter) über Gateway Modbus TCP - EtherNet/IP:
• Modbus TCP (Server):
• PROFIBUS DP (Slave) über Gateway Modbus TCP - PROFIBUS DP.
• PROFINET (Device) über Gateway Modbus TCP - PROFINET:
6.7 Digitale Kommunikation anschießen
6.7.1 Zusätzliche Ein- und Ausgänge anschließen
Die Verdrahtung von externen Ein- und Ausgänge, wie zum Beispiel eines Durchfluss-
messgeräts, wird in der pneumatischen Steuereinheit am Remote IO/ DIO (1) vorgenom-
men.
Diese externen Ein- und Ausgängen können bei der Programmkonfiguration mit aus-
gewertet werden, bzw. aktiviert und deaktiviert werden.
Die Konfiguration muss über ein Fachpersonal von Endress+Hauser erfolgen.

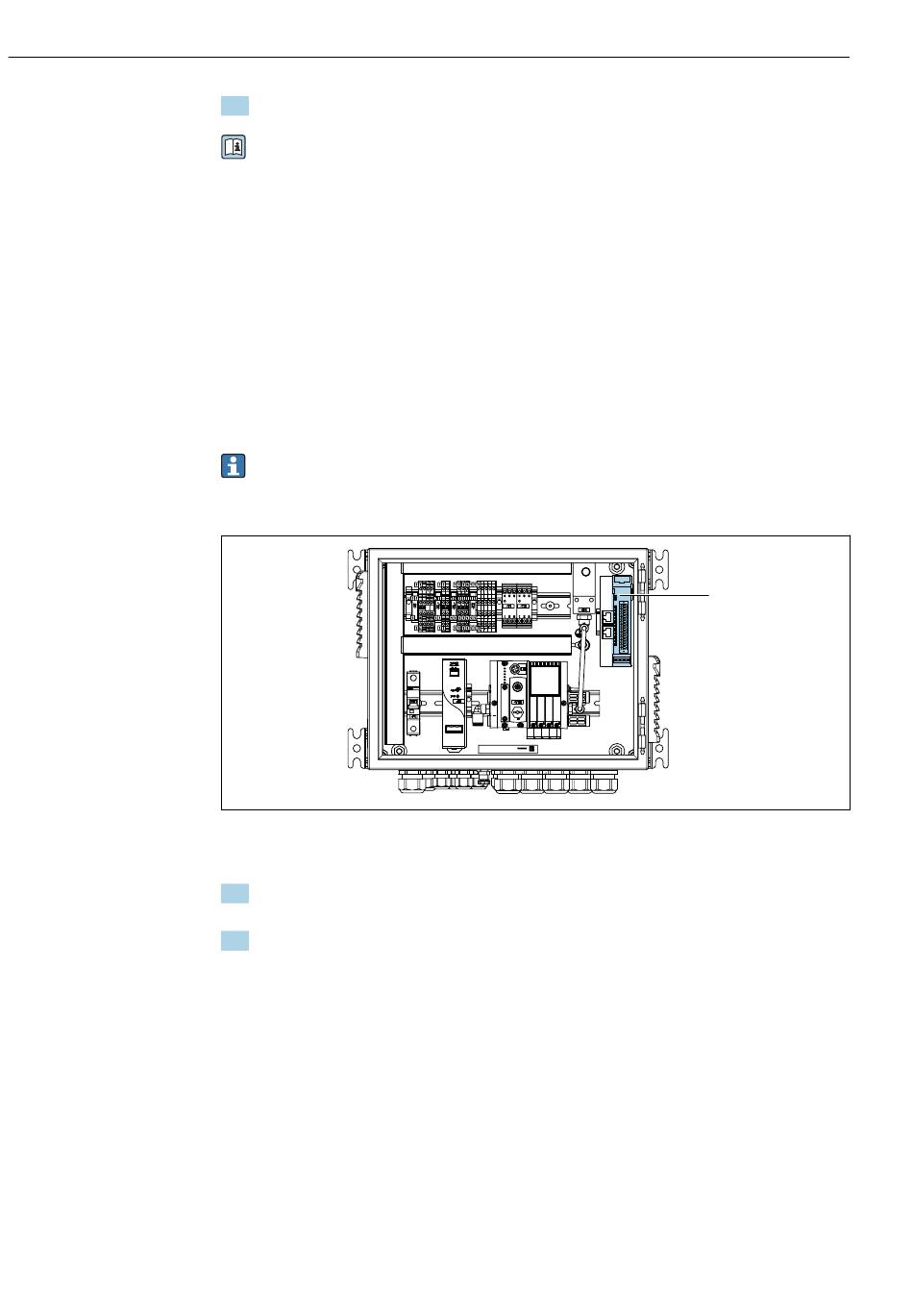

 25 Remote IO/ DIO in der pneumatischen Steuereinheit
1 Remote IO/DIO
1. Die Kabel durch die Kabelverschraubung an der Unterseite der pneumatischen Steu-
ereinheit führen.
2. Die Kabel an der gewünschten Klemme am Remote IO/ DIO (1) verdrahten. Die Klem-
men am Remote IO/ DIO sind wie folgt vorbelegt:
BA02238C
Liquiline Control CDC90
BA02241C
BA02239C
BA02240C
1
A0055123
