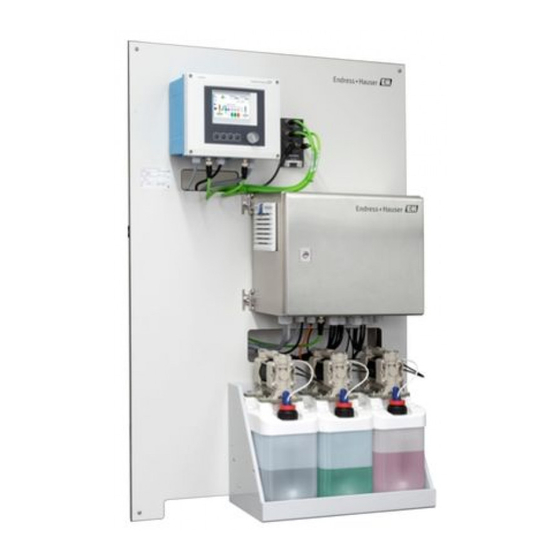

Endress+Hauser Liquiline Control CDC90 Betriebsanleitung
Reinigungs- und kalibrierungsautomatisierung von memosens-sensoren
Vorschau ausblenden
Andere Handbücher für Liquiline Control CDC90:
- Betriebsanleitung (120 Seiten) ,
- Kurzanleitung (92 Seiten) ,
- Technische information (32 Seiten)
Verwandte Anleitungen für Endress+Hauser Liquiline Control CDC90
Inhaltszusammenfassung für Endress+Hauser Liquiline Control CDC90

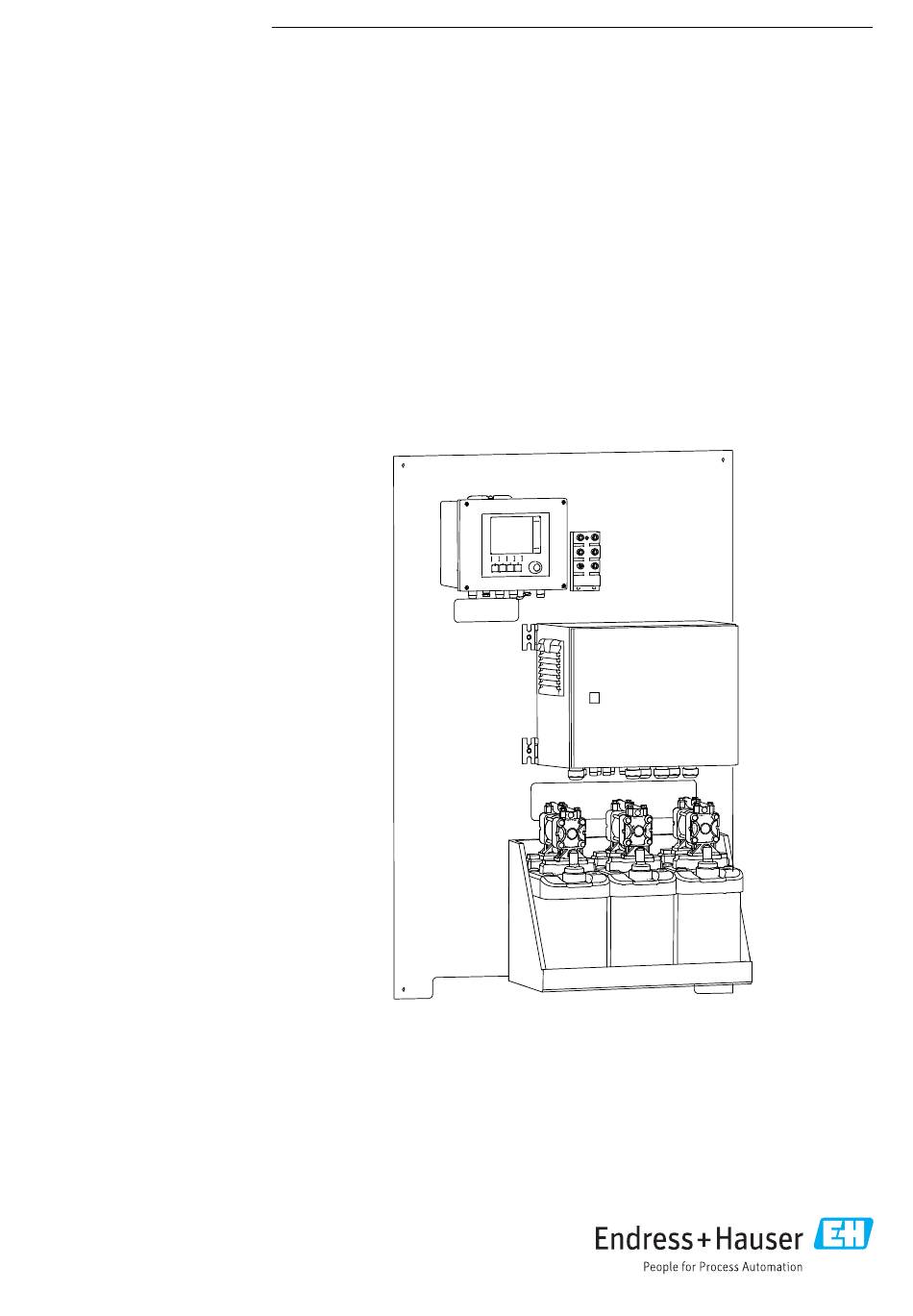

- Seite 1 Products Solutions Services BA01707C/07/DE/06.20 71499402 2020-10-06 Gültig ab Version 02.00.00 Betriebsanleitung Liquiline Control CDC90 Reinigungs- und Kalibrierungsautomatisierung von Memosens-Sensoren...
-
Seite 3: Inhaltsverzeichnis
Liquiline Control CDC90 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Bedienungsmöglichkeiten ..51 Symbole ...... -
Seite 4: Hinweise Zum Dokument
Verweis auf Dokumentation zum Gerät Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline Control CDC90 • Betriebsanleitung Memosens, BA01245C • Softwarebeschreibung für Memosens-Eingänge • Kalibrierung von Memosens-Sensoren • Sensorbezogene Diagnose und Störungsbehebung... -
Seite 5: Grundlegende Sicherheitshinweise
Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dür- fen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline Control CDC90 ist ein vollautomatisches Mess-, Reinigungs- und Kalibriersystem für Memosens-Sensoren. Das System ist komplett versehen mit Versorgungskabeln und Verschlauchung. 2.2.1 Nicht bestimmungsgemäße Verwendung... - Seite 6 Grundlegende Sicherheitshinweise Liquiline Control CDC90 Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. VORSICHT Nicht abgeschaltete Reinigung während Kalibrierung oder Wartungstätigkeiten Verletzungsgefahr durch Medium oder Reiniger! ‣ Eine angeschlossene Reinigung ausschalten, bevor Sie einen Sensor aus dem Medium nehmen.
-
Seite 7: Produktsicherheit
Liquiline Control CDC90 Grundlegende Sicherheitshinweise Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und internationalen Normen sind berücksichtigt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß... -
Seite 8: Produktbeschreibung
Produktbeschreibung Liquiline Control CDC90 Produktbeschreibung Systemansicht Eine komplette Messeinrichtung besteht aus folgenden Komponenten: • CDC90 Steuereinheit • Pneumatische Steuereinheit • Kanisterpumpeneinheit Das System wird in verschiedenen Ausführungen angeboten. Hier sehen Sie eine Gesamt- übersicht mit allen Modulen des Systems. A0032271 ... -
Seite 9: Übersicht Pneumatische Steuereinheit
Liquiline Control CDC90 Produktbeschreibung Übersicht pneumatische Steuereinheit 3.2.1 1. Messstelle Die pneumatische Steuereinheit steuert Luft, Flüssigkeiten und Strom. Unter anderem wird hier die Versorgungsspannung angelegt. A0044121 2 Pneumatische Steuereinheit für eine Messstelle 100 / 230 VAC Klemme Pilotventile +24 V Klemme Aufhängung... - Seite 10 Produktbeschreibung Liquiline Control CDC90 3.2.2 2. Messstelle A0044120 3 Pneumatische Steuereinheit für eine 2. Messstelle Erweiterung der Endstufenklemme für eine 2. Messstelle Erweiterung der Pilotventile für eine 2. Messstelle Endress+Hauser...
-
Seite 11: Warenannahme Und Produktidenti
Liquiline Control CDC90 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten. Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. -
Seite 12: Lieferumfang
Warenannahme und Produktidentifizierung Liquiline Control CDC90 5. Produktbild im Popup-Fenster anklicken. Ein neues Fenster (Device Viewer) öffnet sich. Darin finden Sie alle zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. Lieferumfang Im Lieferumfang sind enthalten: • 1 CDC90 Steuereinheit in der bestellten Ausführung •... -
Seite 13: Montage
Liquiline Control CDC90 Montage Montage Montagebedingungen Das Gerät ist für die Wandmontage bestimmt. Wandmontage als: Panel 5.1.1 Aufstellungsort Bei der Aufstellung des Gerätes folgende Punkte beachten: 1. Sicherstellen, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht. 2. Gerät vor zusätzlicher Erwärmung (z.B. Heizung) schützen. -
Seite 14: Abmessungen Pneumatische Steuereinheit
Montage Liquiline Control CDC90 5.2.2 Abmessungen pneumatische Steuereinheit 210 (8.27) 380 (15.0) A0031929 5 Abmessungen pneumatische Steuereinheit in mm (in) 5.2.3 Abmessungen Kanisterträger 160 (6.3) 150 (5.9) 8.5 (0.33) Ø 470 (18.50) 220 (8.66) A0033139 6 Abmessungen Kanisterträger in mm (in) -
Seite 15: Abmessungen Spülblock Und Umschaltventil
Liquiline Control CDC90 Montage 65 (2.56) 140 (5.51) 151 (5.94) 190 (7.48) A0032277 7 Abmessungen Kanister mit Pumpe in mm (in) 5.2.4 Abmessungen Spülblock und Umschaltventil 195 (7.68) 120 (4.72) 108 (4.25) 181 (7.13) 223.5 (8.80) A0032267 8 Abmessungen Spülblock PVDF, in mm (in) -
Seite 16: Wandmontage
Montage Liquiline Control CDC90 5.2.5 Abmessungen Montageplatte 770 (30.31) 8 (0.31) 8 (0.31) 150 (6.00) 380 (15.00) 20 (0.79) 600 (23.62) 86 (3.39) A0031946 10 Abmessungen der Montageplatte in mm (in) Wandmontage VORSICHT Verletzungsgefahr Aufgrund des Gewichts kann es zu Quetschungen oder anderen Verletzungen kommen. -
Seite 17: Maximale Schlauch- Und Kabellänge Bei Einer Messstelle
Liquiline Control CDC90 Montage Maximale Schlauch- und Kabellänge bei einer Messstelle Maximale Länge des Multischlauchs beträgt 10 m (32.8 ft). Siehe auch → 28 HINWEIS Der Spülblock läuft leer. Ist der Spülblock unterhalb den Kanister angebracht, entleeren sich die Kanister und die Ventile des Spülblocks werden durch den Druck der Flüssigkeit geöffnet. - Seite 18 Montage Liquiline Control CDC90 Spülblock an Spülblockhalterung A0032672 ‣ Das Blech des Spülblocks (1) an der Spülblockhalterung (2) mit den mitgelieferten Schrauben (3) und Unterlegscheiben (4) befestigen. Multischlauch an Spülblock befestigen A0032731 1. Schläuche durch die Öffnung am Spülblockblech führen.
-
Seite 19: Umschaltventil Für 2. Messstelle Montieren
Liquiline Control CDC90 Montage Umschaltventil für 2. Messstelle montieren A0033444 Montageplatte mit dem Umschaltventil an der Halterung des Spülblocks entlang füh- ren. A0033445 Beiden Teile mit den mitgelieferten Schrauben verbinden. Mechanischer Anschluss VORSICHT Zu laute Pumpengeräusche Die Geräusche der Pumpen könnten unangenehm für das Gehör werden. - Seite 20 Montage Liquiline Control CDC90 A0031871 12 Verschlauchungsplan Medium und Druckluft für 1 Messstelle Pumpen 1-3 Prozessventil Pufferlösungen und Reiniger Wasseranschluss Armatur (Messen/Service) Flüssigkeit Spülblock Druckluft Pilotventilblock in der pneumatischen Steuereinheit Die einzelnen Schläuche befinden sich zusammengefasst in Multischläuche. Multischlauch...
-
Seite 21: Druckluftversorgung Anschließen
Liquiline Control CDC90 Montage 5.8.2 Druckluftversorgung anschließen Druckluftversorgung Beachten Sie beim Anschluss folgende Punkte: • Die Druckluftleitung ist bauseitig zu stellen. • Luftdruck beträgt 4...6 bar (58...87 psi). • Der optimale Betriebsluftdruck liegt bei 6 bar (87 psi) • Die Luft muss gefiltert (50 μm), öl- und kondensatfrei sein. Der Innendurchmesser muss mindestens 6 mm (0,23") betragen. -
Seite 22: Multischläuche Anschließen
Montage Liquiline Control CDC90 5.8.3 Multischläuche anschließen M1- Luftschläuche von der pneumatischen Steuereinheit zum Spülblock und Armatur Anschluss M1 in der pneumatische Steuereinheit Die Luftschläuche für die Pilotventile befinden sich im Schlauchpaket des Multischlauchs A0033431 Die Schläuche 1,2 und 3 des Multischlauchs M1 in die vorgesehene Kabelverschrau- bung der pneumatische Steuereinheit führen. - Seite 23 Liquiline Control CDC90 Montage Anschluss an den Armaturen CPA87x und CPA47x Schlauchnummer: Anschluss an Armatur: CPA87x Schlauch 1 I, Messposition Schlauch 2 O, Serviceposition CPA47x Schlauch 1 oberer Anschluss Schlauch 2 unterer Anschluss Anschluss Armatur CPA473/474 A0033220 7. Die Schläuche wie folgt anschließen:...
- Seite 24 Montage Liquiline Control CDC90 A0041603 14 Anschluss Medien A0033922 15 Anschluss Schwimmschalter Anschluss M2 an Spülblock 2. Schläuche von den Pumpen an den Ventilen des Spülblock wie folgt anschließen: A0033438 Schlauch Nummer Funktion Reiniger Puffer 1 Puffer 2...
- Seite 25 Liquiline Control CDC90 Montage M3 (2. Messstelle)- Luftschläuche vom der pneumatischen Steuereinheit zum Umschaltventil und Armatur der 2. Messstelle Anschluss M3 in der pneumatische Steuereinheit Im Schlauchpaket des Multischlauchs M3 befinden sich folgende Schläuche: • Ansteuerung des Umschaltventils • Verfahren der Armatur A0033441 Die Schläuche des Multischlauchs M3 in die vorgesehene Kabelverschraubung der...
-
Seite 26: Spülleitung Am Spülblock
Montage Liquiline Control CDC90 5. Schlauch 9 an den Anschluss für das Verfahren der Armatur in Messposition anschließen. 6. Schlauch 10 an den Anschluss für das Verfahren der Armatur in Serviceposition anschließen. Anschluss an den Armaturen CPA87x und CPA47x Schlauchnummer:... - Seite 27 Liquiline Control CDC90 Montage Spülwasser anschließen Beachten Sie beim Wasseranschluss folgende Punkte: • Die Spülwasserleitung ist bauseitig zu stellen. • Der Wasserdruck muss 3...6 bar (44...87 psi) betragen. Achten Sie auf die Qualität des Spülwassers. Partikel größer als 100 μm sollten mit Hilfe eines Wasserfilters gefiltert werden.
-
Seite 28: Multischläuche Kürzen
Montage Liquiline Control CDC90 Multischläuche kürzen Die Schläuche im Multischlauch sind je nach Entfernungen anzupassen. 1. Multischlauch M3 vom Spülblock abschrauben. 2. Wellenschlauch (äußerere Ummantelung des Multischlauchs) von der Befestigung und dem Stopfen entfernen. 3. Schläuche und Kabel weiter in das innere des Wellenschlauchs durchführen, soweit, das man sie herausziehen kann. -
Seite 29: Pumpe Anschließen
Liquiline Control CDC90 Montage 5.8.5 Pumpe anschließen Druckluftansteuerung ‣ Für die Druckluftansteuerung der Pumpen die beigelegten Schlauchstück 4 mm und Schlauchadapter 4 auf 6 mm folgendermaßen anschließen: A0033921 20 Anschluss Druckluftansteuerung Pilotventil Funktion Schlauch Nummer Pumpe 1, Reiniger links... -
Seite 30: Elektrischer Anschluss
Elektrischer Anschluss Liquiline Control CDC90 Elektrischer Anschluss Anschlussbedingungen HINWEIS Das Gerät hat keinen Netzschalter ‣ Bauseitig ist eine Absicherung mit max. 16 A vorzusehen. Beachten Sie die lokalen Installationsvorschriften. ‣ Die Trennvorrichtung muss ein Schalter oder Leistungsschalter sein und muss von Ihnen als Trennvorrichtung für das Gerät gekennzeichnet werden. -
Seite 31: Module Der Cdc90 Steuereinheit
Liquiline Control CDC90 Elektrischer Anschluss Verdrahtung Bezeichnung Belegung Versorgunggsspannung CDC90 Steuereinheit EtherNet Sensor 1. Messstelle Sensor 2. Messstelle Sensor, Schwimmschalter, Druckschalter, IPC Versorgung 6.2.2 Module der CDC90 Steuereinheit Module: • Basismodul BASE-E (enthält 2 Sensoreingänge, 2 Stromausgänge) • Kommunikationsmodul ETH •... - Seite 32 Elektrischer Anschluss Liquiline Control CDC90 ≤ 180° 23 Gehäuseschrauben mit Kreuzschlitz-Schrau- 24 Displaydeckel öffnen, max. Öffnungswinkel bendreher in diagonaler Folge lösen 180° (abhängig von Einbausituation) 1. Gehäuseschrauben schrittweise lösen. Mit einer beliebigen Schraube beginnen. Danach die diagonal gegenüber liegende lösen usw.
-
Seite 33: Kabelschirm Auflegen
Liquiline Control CDC90 Elektrischer Anschluss 6.2.4 Kabelmontageschiene A0025171 25 Kabelmontageschiene und ihre Funktion Kabelmontageschiene Weitere Gewindebolzen für Erdanschlüsse Gewindebolzen (Schutzleiteranschluss, zentraler Kabelschellen (Fixierung und Erdung der Sensor- Erdungspunkt) kabel) 6.2.5 Kabelschirm auflegen Möglichst nur konfektionierte Originalkabel verwenden. Sensor-, Feldbus- und Ether- netkabel müssen geschirmte Kabel sein. -
Seite 34: Versorgungsspannung Cdc90 Steuereinheit Anschließen
Elektrischer Anschluss Liquiline Control CDC90 6.2.6 Kabelklemmen Steckklemmen für Memosens Anschlüsse ‣ ‣ Kabel bis Anschlag einführen. ‣ Schraubendreher auf Feder Schraubendreher herausziehen drücken (Klemme öffnen). (Klemme schließen). Prüfen Sie nach dem Anschluss den festen Sitz jedes Kabelendes. Besonders konfek- tionierte Kabelenden lösen sich leicht, wenn sie nicht korrekt bis zum Anschlag einge-... -
Seite 35: Sensoren Anschließen
Liquiline Control CDC90 Elektrischer Anschluss Sensoren anschließen 6.3.1 Sensortypen Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne zusätzliche interne mit Steckverbindung und induktiver Signal- • pH-Sensoren Spannungsversorgung übertragung • Redoxsensoren A0033455 ‣ Sensorkabel der 1. Messstelle durch die vorgesehen Kabelverschraubung "6" führen. -
Seite 36: Zusätzliche Eingänge Und Ausgänge Anschließen
Elektrischer Anschluss Liquiline Control CDC90 Zusätzliche Eingänge und Ausgänge anschließen WARNUNG Fehlende Modulabdeckung Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen! ‣ Hardware ändern oder erweitern: Steckplätze immer von links nach rechts auffüllen. Keine Lücke lassen. ‣ Wenn nicht alle Steckplätze belegt sind: In den Platz rechts vom letzten Modul immer eine Blind- oder Endabdeckung stecken . -
Seite 37: Stromeingänge
Liquiline Control CDC90 Elektrischer Anschluss 6.4.2 Stromeingänge Modul 2AI – – 32 Modul 33 Anschlussplan Eingang für das Kontrollsignal der Softkeys. 1. Eingang für das Kontrollsignal der Softkeys. 2. Eingang des Steuersignals von der Leitstelle zur für Fernsteuerung der Programm- durchführung. -
Seite 38: Digitale Kommunikation Anschließen
Elektrischer Anschluss Liquiline Control CDC90 Digitale Kommunikation anschließen 6.5.1 EtherNet anschließen Die Isolierung gegenüber auftretenden gefährlichen Spannungen muss von den ange- schlossenen externen Geräten gewährleistet werden. A0033466 In der CDC90 Steuereinheit das EtherNet Adapterkabel W19 am ETH-Modul anschließen. A0033454 EtherNet Adapterkabel W24 in die vorgesehene Kabelverschraubung "8" anschließen. -
Seite 39: Kommunikationskabel Ethernet-Switch Anschließen
Liquiline Control CDC90 Elektrischer Anschluss Kommunikationskabel EtherNet-Switch anschließen A0033473 1. Kommunikationskabel (W22) am EtherNet Switch (2) an den Anschluss (1) anschließen. 2. W22 Kabel in die Kabelverschraubung "4" der pneumatischen Steuereinheit (3) von unten anschließen. → 42 3. W20 Kabel in der pneumatischen Steuereinheit (3) an die Kabelverschraubung "4"... - Seite 40 Elektrischer Anschluss Liquiline Control CDC90 2. W9 Kabel in die Kabelverschraubung "9" der pneumatischen Steuereinheit führen. → 42 3. Die Adern folgendermaßen anschließen (3): Klemme -XL+ Kabelader Braun Klemme -XL- Kabelader Blau Grau LED ETH-Modul 128/SW Service 37 Anschlussplan ...
-
Seite 41: Ipc Anschließen
Liquiline Control CDC90 Elektrischer Anschluss DIP-Schalter Werksein- Belegung stellung 1-128 Busadresse Schreibschutz: "ON" = Konfiguration ist über den Bus nicht möglich, nur über Vor- Ort-Bedienung Service Bei Schalterstellung "ON" werden die Benutzereinstellungen zur EtherNet Adres- sierung gespeichert und werksseitig hinterlegte Verbindungseinstellungen akti- viert: IP-address=192.168.1.212, Subnet mask=255.255.255.0, Gateway=0.0.0.0,... -
Seite 42: Pneumatischen Steuereinheit Anschließen
Elektrischer Anschluss Liquiline Control CDC90 Pneumatischen Steuereinheit anschließen 6.6.1 Belegung Kabelverschraubung 1 2 3 4 5 9 10 11 12 A0033199 38 Kabelverschraubung pneumatischen Steuereinheit Belegung Verdrahtung Bezeichnung Aktor Signalkabel Versorgungskabel CDC90 Steuereinheit nicht belegt EtherNet Kabel von Ventilblock W20->W22... -
Seite 43: Überwachung Der Armaturposition
Liquiline Control CDC90 Elektrischer Anschluss Klemme X2 oben Kabelader Funktion W5, BN Schwimmerschalter Puffer 1 W6, BK Schwimmerschalter Puffer 2 W6, BN Schwimmerschalter Puffer 2 W7, BK Druckschalter W7, BN Druckschalter 6.6.3 Armaturen CDC90 ist für folgende Armaturen ausgelegt: • Cleanfit CPA47x •... - Seite 44 Elektrischer Anschluss Liquiline Control CDC90 Cleanfit CPA47x Armaturen mit pneumatischen Endlagenschalter werden auf elektrische umgerüstet. Überwachung der Armaturposition A0033325 40 Druckluftansteuerung CPA47x ‣ Anschlüsse für die Positionsrückmeldung folgendermaßen in der pneumatischen Steu- ereinheit anschließen: Anschluss auf der Endstufenklemme im der pneumatischen Steuereinheit...
- Seite 45 Liquiline Control CDC90 Elektrischer Anschluss Cleanfit CPA8x Überwachung der Armatur A0032753 41 Rückmeldung Position CPA87... Feedbackkabel A0017831 Endlagenschalter, Position Service Endlagenschalter, Position Messen Stecker, M12, Lötseite (Armatur innen) Codierung Stecker, Pin-Seite (Armatur außen) A0022163 42 Anschlusskabel für Endlagenschalter an Messumformer, Schaltverstärker, Endstufenklemme usw.
-
Seite 46: Hauptversorgungsspannung Anschließen
Elektrischer Anschluss Liquiline Control CDC90 Endstufenklemme T2 unten Kabelader Funktion Pin 1 W2, BN Endlagenschalter, Positionsrückmeldung Pin 2 W2, WH Endlagenschalter, Positionsrückmeldung Hauptversorgungsspannung anschließen Die Versorgungsspannung ist bauseits zu stellen und nicht im Lieferumfang enthalten HINWEIS Das Gerät hat keinen Netzschalter ‣... -
Seite 47: Schutzart Sicherstellen
Liquiline Control CDC90 Elektrischer Anschluss Klemme -X1 unten Kabelader L1, BN PE, GN-YE N, BU Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungs- gemäße Anwendung erforderlich sind. -
Seite 48: Anschlusskontrolle
Elektrischer Anschluss Liquiline Control CDC90 Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet! Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn alle nachfolgenden Fragen mit ja beant- wortet werden können. -
Seite 49: Systemintegration
Liquiline Control CDC90 Systemintegration Systemintegration Webserver 7.1.1 Aufbau der Datenverbindung 1. PC starten. 2. Zuerst in den Netzwerkverbindungseinstellungen des Betriebssystems eine manuelle IP-Adresse einstellen. 3. Browser starten. 4. Wenn Sie zur Verbindung mit dem Internet einen Proxy-Server verwenden: Proxy (Browser-Einstellungen unter "Verbindungen/LAN-Einstellungen") deaktivie- ren. - Seite 50 Systemintegration Liquiline Control CDC90 White Orange Blue Belegung RJ45 auf M12 Anschluss RJ45 Yellow White Orange Blue Weiterführende Informationen zur Feldbus-Kommunikation finden Sie auf den Pro- duktseiten im Internet (→ SD01518C): • EtherNet/IP: SD02511C • Modbus: SD02512C • PROFIBUS DP: SD02513C •...
-
Seite 51: Bedienungsmöglichkeiten
Liquiline Control CDC90 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht 8.1.1 Anzeige- und Bedienelemente A0031833 44 Übersicht Bedienung Touchdisplay LED-Leuchte Softkeys (einstellbar) Grün Ein Programm ist aktiv System hat einen Fehler. Programme starten nicht. Rot blinkend System hat eine eine Function Check (z.B. Hold) oder Out of Spec Meldung. -
Seite 52: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Liquiline Control CDC90 Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.2.1 Bedienkonzept A0033711 Das CDC90 ist über ein Touchdisplay bedienbar. Außerdem stehen für die Programmbedie- nung Softkeys zur Verfügung. 8.2.2 Softkeys Mit den Softkeys können Sie Programme starten. Sie sind vorbelegt und können konfigu- riert werden. -
Seite 53: Übersicht
Liquiline Control CDC90 Bedienungsmöglichkeiten Position Funktion Übersicht Hauptmenü Navigation Die Bedienung erfolg über vier Hauptmenüs: Menü Funktion Benutzerführung • Geführte Bedienung zum Terminieren und Ausführen von Programmen. • Dateien und Einstellungen importieren und exportieren. Diagnose Beinhaltet Informationen zum Betrieb, über die Diagnose und zur Störungsbeseitigung. - Seite 54 Bedienungsmöglichkeiten Liquiline Control CDC90 ‣ Folgenden Pfad eingeben: 192.168.0.1:8080/cdc90.htm Wenn die IP Adresse des IPC sich geändert haben sollte: Die richtige IP Adresse des IPC gefolgt mit :8080/cdc90.htm Endress+Hauser...
-
Seite 55: Inbetriebnahme
Liquiline Control CDC90 Inbetriebnahme Inbetriebnahme Vorbereitungen 9.1.1 Kanister befüllen ‣ Kanister wie folgt befüllen von links nach rechts: Kanister (links Inhalt nach rechts) Reiniger Puffer 1 Puffer 2 Wir empfehlen, dass die Puffer alle 6 Monate getauscht werden sollen. Haltbarkeits- datum auf Kanister beachten. -
Seite 56: Messgerät Einschalten
Inbetriebnahme Liquiline Control CDC90 HINWEIS Unkontrollierte angesteuerte Pumpen, Ventile oder ähnliches. Beschädigungen von Geräten. ‣ Installations- und Funktionskontrolle durchführen. ‣ Sicherstellen, das alle beweglichen Teile ordentlich montiert sind. Das System nur mit Flüssigkeiten mit Leitfähigkeit von > 10 µS/cm betreiben. -
Seite 57: Startbildschirm
Liquiline Control CDC90 Inbetriebnahme 9.3.1 Startbildschirm A0041476 Position Funktion Wiedergabe- und Stoptaste der Programme. Steuerung nur möglich, wenn Tasten aktiviert sind. Mess- oder Serviceposition der Armatur Ventil (Wasser oder Luft) geschlossen oder geöffnet Farbliche Darstellung des aktiven Mediums, je nach Programm Hervorhebung der aktiven Messstelle Um auf das Startbildschirm zurückzukommen auf Visualisierung/Systemübersicht oder... -
Seite 58: Systemeinstellung Allgemein
Inbetriebnahme Liquiline Control CDC90 9.4.3 Systemeinstellung allgemein Benutzerrolle: Instandhaltung Betriebsmodus: Einstellung → 62 Pfad:System Konfiguration/Information Funktion Optionen Info Allgemein Allgemeine Informationen Allgemeine Informationen: • Tag: Bis auf den Tag-Namen der • Seriennummer: Bestellnummer sind alle Ein- • Firmware: stellungen vorkonfiguriert und •... -
Seite 59: Pilotventile Konfigurieren
Liquiline Control CDC90 Inbetriebnahme → 62 Pfad:System Konfiguration/Information Funktion Optionen Info Sensor Messstelle 1 oder Messstelle Sensor 1 oder Sensor 2 Sensorabhängige Informationen zur • Sensortyp: Ansicht • Seriennummer: • Tag: • Hardwareversion: • Softwareversion: • Inbetriebnahmedatum: Betriebszeit: • Gesamt: •... - Seite 60 • Eine Kalibrierung bei Erstinbetriebnahme ist im Zusammenhang mit den vorherrschen- den Prozessbedingungen zu entscheiden. • In vielen Standardanwendungen ist keine weitere Kalibrierung nötig. • Kalibrieren Sie Sensoren in sinnvollen, prozessabhängigen Intervallen. Betriebsanleitung "Memosens", BA01245C 9.4.10 Inbetriebnahme starten Die Erstinbetriebnahme führt das Fachpersonal von Endress+Hauser durch. Endress+Hauser...
-
Seite 61: Betrieb
Liquiline Control CDC90 Betrieb Betrieb 10.1 Messwerte ablesen Pfad:Visualisierung/Messstelle 1 oder Messstelle 2 A0041431 46 Beispielübersicht einer Messstelle Position Funktion Shortcut zu Messstellenübersicht Messstelle 1 oder 2 Hauptmesswerte Armaturtyp Armaturposition 10.2 Messgerät an Prozessbedingungen anpassen 10.2.1 Benutzerverwaltung In der Benutzerrolle Admin können Sie allen Benutzern ein Passwort zuweisen. -
Seite 62: Benutzerverwaltung
Betrieb Liquiline Control CDC90 Default Benutzername Passwort (Admin ) M (Instandhaltung) (Bediener) Benutzerverwaltung Bediener Instandhaltung Admin Benutzer Ein- und Ausschalten der Darf nur das Benutzerverwaltung System einse- hen (kann keine Eigenes Passwort ändern Einstellungen vornehmen) Alle Passwörter ändern Betriebsmodus ändern... -
Seite 63: Pfad: Applikation/Ein-/Ausgänge/Eingänge
Liquiline Control CDC90 Betrieb Betriebsmodus Funktion Automatik Dient der terminierten Steuerung des Gerätes. Es werden konfigurierte Programme automatisch zum geplanten Termin gestartet. In diesem Betriebsmodus wird die Hardware nur automatisch angesteuert. Softkeys können hier nicht angesteuert werden. Fernzugriff Dient der Steuerung des Gerätes über einen Fernzugriff. - Seite 64 Betrieb Liquiline Control CDC90 Schritte • Bestimmte Aktionen zur Sensorreinigung und/oder Kalibrierung sind in Schritten unter- teilt. Ein Schritt definiert: • den Zustand der Ausgänge (Ventile, DO). • den Zustand der Eingänge (DI). • Die Schritte 1-14 sind vorbelegt, während die Schritte mit den IDs 15-20 die Definition eigener Schritte erlauben.
-
Seite 65: Schrittliste Zur Kalibrierung
Liquiline Control CDC90 Betrieb Name Funktion Schaltet das Luftventil für die angegebene Zeit ein und wieder aus. Water Schaltet das Wasserventil für die angegebene Zeit ein. Dann schließt das Wasserventil. Cleaner Fördert für die angebende Zeit das Medium aus Kanister 1 (Standard: Reiniger). -
Seite 66: Anwendungsbeispiele
Betrieb Liquiline Control CDC90 Anwendungsbeispiele: • Definitionen der Ausgänge zum Verfahren der Armatur über die Ventile. • Ventile statisch öffnen und schließen. • Verzögerungen von Schaltvorgängen, bis ein bestimmter Zustand erreicht ist. Armatur Ausgang/Ventile Eingang Wird zu Beginn eines Schritts auf Schritt löst einen Fehler aus,... - Seite 67 Alle Sequenzen können auch geändert bzw. optimiert und innerhalb von Sequenzen wie- derverwendet werden. Es stehen Ihnen auch nicht konfigurierte Squenzen zur Verfügung. Der Standard Puffer 1 ist der Puffer pH 7 von Endress+Hauser. Der Standard Puffer 2 ist der Puffer pH 4 von Endress+Hauser.
- Seite 68 Betrieb Liquiline Control CDC90 A0041444 48 Programmerstellung im Konfigurationstool ID des Programms Name: Benennung des Programm Sequenz: Sequenz, die im Programm enthalten ist Channel: Messstellenzuordnung 1. Konfigurationstool öffnen. 2. Reiter Programs auswählen. 3. Unter Programs in Sequenz die gewünschte Sequenz auswählen.
-
Seite 69: Konfiguration Exportieren
Liquiline Control CDC90 Betrieb Konfigurationstool importieren oder exportieren Benutzerrolle: Instandhaltung Betriebsmodus: Einstellung Folgende Konfigurationen können im- oder exportiert werden: Programme Einstellungen zu den Programmen. System Konfiguration Daten zur Systemkonfiguration Geräte Konfiguration Einstellungen, z. B. Warngrenzen, zu den Geräten Betriebsdaten Alle Daten, die gemessen und ermittelt werden... -
Seite 70: Kommunikation Auswählen
Betrieb Liquiline Control CDC90 5. Mit Doppelklick auf die Wiedergabe-Taste starten. Eine Übersicht der Schritte erscheint. 6. Mit Weiter und danach mit Fertig den Assistenten verlassen. Das Programm wird nicht gestoppt. Zeichenerklärung Wiedergabetaste magenta Programm kann gestartet werden Wiedergabetaste blau Das Programm läuft... - Seite 71 Liquiline Control CDC90 Betrieb Pilotventile • Druckluft der Armaturen • Positionen der Armaturen • Wasserventil • Druckluftventil: • Pumpe 1 bis 3 • Umschaltventile • Konfigurierbare Ventile 10.2.9 Stromausgänge Stromausgänge zur Übertragung von Messwerten auf einer zusätzlichen Analog-Karte, können nur mit einem externen Display oder über den Webserver eines externen Messum- formers konfiguriert werden.
-
Seite 72: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Liquiline Control CDC90 Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen 11.1.1 Ein- und Ausgänge simulieren Zu Testzwecken können Sie Pilotventile und Ausgänge simulieren, z.B.: • Öffnen oder Schließen der Pilotventile für die Armaturposition oder der Pumpen • Programm- und Alarmstatus •... - Seite 73 Liquiline Control CDC90 Diagnose und Störungsbehebung • Status: • Datum und Uhrzeit von Meldung aktiv: • Datum und Uhrzeit von Meldung behoben: 11.2.2 Gerätebedingte, allgemeine Diagnosemeldungen Fehlernummer Fehlermeldung Fehlerbehebung 1000 Die Kommunikation zwischen der Steuerung und der Pilotventilinsel ist unterbrochen ‣...
- Seite 74 Diagnose und Störungsbehebung Liquiline Control CDC90 Fehlernummer Fehlermeldung Fehlerbehebung 1402 Unzulässiger Befehl gesendet. Kanal Nummer prüfen. Programm ID prüfen. 1403 Kalibrierung ist fehlerhaft. 1500 Warngrenze der Bewegungen überschritten. Die Armatur muss gewartet werden. 1501 Position der Armatur nicht definiert. Konfiguration des Armaturentypes prü- fen.
- Seite 75 Liquiline Control CDC90 Diagnose und Störungsbehebung Fehlernummer Fehlermeldung Fehlerbehebung Sensorverb. defekt Sensorverbindung prüfen. Service kontaktieren. Sensor Kommunikation Sensor kommuniziert nicht Sensorverbindung prüfen. Sensorstecker prüfen. Service kontaktieren. Sensor inkompatibel Sensorfirmware updaten Sensor austauschen. Service kontaktieren. ‣ Kalibrierung aktiv Kalibrierung abwarten. Sensor Referenz...
- Seite 76 Diagnose und Störungsbehebung Liquiline Control CDC90 Fehlernummer Fehlermeldung Fehlerbehebung Betriebsstunden Betriebsstunden < -300 mV, es kann noch gemessen werden Sensor austauschen. Überwachungsgrenze anpassen. Überwachung deaktivieren. Betriebsstunden Betriebsstunden > 80 °C, es kann noch gemes- sen werden Sensor austauschen. Überwachungsgrenze anpassen.
- Seite 77 Liquiline Control CDC90 Diagnose und Störungsbehebung Fehlernummer Fehlermeldung Fehlerbehebung Sensor Kalibrierung Min.-Steigung-Warnung, es kann noch gemes- sen werden Mögliche Gründe: Sensor gealtert oder defekt, Referenz verblockt, Kalibrierlösung überaltert oder kontaminiert Sensor prüfen oder austauschen. Kalibrierlösung prüfen oder austauschen. Kalibrierung wiederholen.
-
Seite 78: Prozessfehler Ohne Meldungen
Auflistung der Diagnoseereignisse. Bei Auswahl eines Ereignisses werden weitere Einzel- heiten angezeigt. Pfad: Diagnose/Logbuch/Diagnoseereignisse Einzelheiten der Diagnosemeldung: • ID der Meldung • Name • Zeitstempel • Messstelle • Status der Meldung 11.4 Messgerät zurücksetzen ‣ Zum Zurücksetzen des Geräts, an die Vertriebszentrale von Endress+Hauser wenden. Endress+Hauser... -
Seite 79: Firmware-Historie
Liquiline Control CDC90 Diagnose und Störungsbehebung 11.5 Firmware-Historie 11.5.1 Update ‣ An die Vertriebszentrale von Endress+Hauser wenden. Endress+Hauser... -
Seite 80: Wartung
Wartung Liquiline Control CDC90 Wartung WARNUNG Prozessdruck und -temperatur, Kontamination, Elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Falls bei der Wartung der Sensor ausgebaut werden muss, vermeiden Sie Gefahren durch Druck, Temperatur und Kontamination. ‣ Gerät spannungsfrei schalten bevor Sie es öffnen. -
Seite 81: Pneumatische Steuereinheit
Liquiline Control CDC90 Wartung HINWEIS Nicht zulässige Reinigungsmittel Beschädigung der Gehäuse-Oberfläche oder der Gehäusedichtung ‣ Zur Reinigung nie konzentrierte Mineralsäuren oder Laugen verwenden. ‣ Nie organische Reiniger verwenden wie Aceton, Benzylalkohol, Methanol, Methylen- chlorid, Xylol oder konzentrierte Glycerol-Reiniger. ‣ Niemals Hochdruckdampf zum Reinigen verwenden. -
Seite 82: Pumpen-Kanistereinheit
Wartung Liquiline Control CDC90 2. Sensor auf Risse oder sonstige Beschädigungen untersuchen. 3. Wenn keine Beschädigungen vorhanden sind: Sensor regenerieren. Eventuell in einer Regenerierungslösung lagern (→ Sensoranleitung). 4. Sensor für den erneuten Einsatz rekalibrieren. 12.1.3 Armaturen Für die Wartung und Fehlerbeseitigung an der Armatur ziehen Sie die entsprechende Armaturen-Betriebsanleitung zu Rate. -
Seite 83: Kabel, Anschlüsse Und Versorgungsleitungen
Liquiline Control CDC90 Wartung 4. Den Deckel mit der Pumpe und dem losen Schwimmerschalter auf den Kanister set- zen. 5. Den Schwimmerschalter in den Kanister schrauben. 12.1.5 Kabel, Anschlüsse und Versorgungsleitungen Wöchentlich Monatlich Halbjährlich ‣ Die Dichtigkeit prüfen Wenn die Armatur sich Prüfen, ob Innenraum und Leiterkarten... -
Seite 84: Reparatur
Liquiline Control CDC90 Reparatur 13.1 Allgemeine Hinweise ‣ Ausschließlich die Ersatzteile von Endress+Hauser verwenden, um eine sichere und stabile Funktion zu gewährleisten. Ausführliche Informationen zu den Ersatzteilen erhältlich über: www.endress.com/device-viewer ‣ Nach der Reparatur auf Vollständigkeit, sicheren Zustand und Funktion kontrollieren. -
Seite 85: Pumpe Und Kanister
Liquiline Control CDC90 Reparatur Pos. Bestellnr. Kit CDC90 Luftfilter 71361218 Kit CDC90 Wandhalterung V4A 71361219 Kit CDC90 Wandhalterung Stahl beschichtet 71361220 Kit CDC90 Ventilinsel 8-fach 71361221 Kit CDC90 Ventilinsel 16-fach 71361222 Kit CDC90 Ventilmodul 2-fach (NC) für alle anderen 71361223 Aktoren Kit CDC90 Ventilmodul 2-fach (NO) für Armaturen... -
Seite 86: Rücksendung
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. -
Seite 87: Zubehör
Liquiline Control CDC90 Zubehör Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumenta- tion. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden. 14.1 Armaturen Cleanfit CPA472D • Robuste Wechselarmatur für pH-, Redox- und weitere Industriesensoren •... - Seite 88 Zubehör Liquiline Control CDC90 Memosens CPS31D • pH-Elektrode mit gelgefülltem Referenzsystem mit Keramikdiaphragma • Produktkonfigurator auf der Produktseite: www.endress.com/cps31d Technische Information TI00030C Ceraliquid CPS41D • pH-Elektrode mit Keramik-Diaphragma und KCl-Flüssigelektrolyt • Produktkonfigurator auf der Produktseite: www.endress.com/cps41d Technische Information TI00079C Ceragel CPS71D •...
-
Seite 89: Zusätzliche Funktionalität
Liquiline Control CDC90 Zubehör 14.2.3 pH-ISFET-Sensoren Memosens CPS47D • Sterilisierbarer und autoklavierbarer ISFET-Sensor für die pH-Messung • Nachfüllbarer KCI-Flüssig-Elektrolyt • Produktkonfigurator auf der Produktseite: www.endress.com/cps47d Technische Information TI01412C Memosens CPS77D • Sterilisierbarer und autoklavierbarer ISFET-Sensor für die pH-Messung • Produktkonfigurator auf der Produktseite: www.endress.com/cps77d... -
Seite 90: Sonstiges Zubehör
Zubehör Liquiline Control CDC90 14.4 Sonstiges Zubehör 14.4.1 Kabel Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cyk10 Technische Information TI00118C 14.4.2 SD-Karte • Industrial Flash Drive, 1 GB • Best.-Nr. 71110815 14.4.3 Kabelverschraubungen Kit CM44x: Verschraubung M •... - Seite 91 Liquiline Control CDC90 Zubehör 14.4.5 Pufferlösungen Qualitätspuffer von Endress+Hauser - CPY20 Als sekundäre Referenzpufferlösungen werden Lösungen verwendet, die gemäß DIN 19266 von einem durch die DAkkS (Deutsche Akkreditierungsstelle GmbH) nach DIN 17025 akkreditierten Labor auf primäres Referenzmaterial der PTB (Physikalisch-Techni- sche Bundesanstalt) oder auf Standard-Referenzmaterial von NIST (National Institute of Standards and Technology) zurückgeführt werden.
-
Seite 92: Technische Daten
Technische Daten Liquiline Control CDC90 Technische Daten 15.1 Eingang Messgrößen → Dokumentation des angeschlossenen Sensors Messbereiche → Dokumentation des angeschlossenen Sensors Eingangstypen • Digitale Sensoreingänge für Sensoren mit Memosens-Protokoll • Digitale Eingänge (optional) Eingangssignal Je nach Ausführung: • max. 2 x binäre Sensorsignale •... -
Seite 93: Eingang
Liquiline Control CDC90 Technische Daten 15.4 Eingang Messgrößen → Dokumentation des angeschlossenen Sensors Messbereiche → Dokumentation des angeschlossenen Sensors Digitale Eingänge, passiv in Spanne pneumatischer Steuerein- • High: 11 … 30 V DC heit • Low: 0 … 5 V DC Nenneingangsstrom max. -
Seite 94: Ausgang
Technische Daten Liquiline Control CDC90 15.5 Ausgang Analoge Ausgänge, aktiv in Ausfallsignal CDC90 Steuereinheit Einstellbar, entsprechend Empfehlung NAMUR NE 43 • im Messbereich 0 ... 20 mA: Fehlerstrom von 20 ... 23 mA • im Messbereich 4 ... 20 mA: Fehlerstrom von 2,4 ... - Seite 95 Liquiline Control CDC90 Technische Daten EtherNet/IP Name EtherNet/IP Adapter Hersteller 3S-Smart Software Solutions GmbH Kategorien EtherNet/IP Local Adapter Protokoll EtherNet/IP ODVA-Zertifizierung Geräteprofil Generisches Gerät Hersteller-ID 1285 Gerätetyperkennung 0000 1016 Polarität Auto-MIDI-X Minimum RPI 300 ms (default) Maximum RPI 10000 ms...
- Seite 96 Technische Daten Liquiline Control CDC90 TCP-Port 8080 Unterstützte Merkmale • Ferngesteuerte Gerätekonfiguration • Speichern/Wiederherstellen der Gerätekonfiguration (über SD-Karte) • Zugriff auf Webserver über Internet Browser Endress+Hauser...
-
Seite 97: Energieversorgung
Liquiline Control CDC90 Technische Daten 15.6 Energieversorgung Versorgungsspannung 100 ... 230 V AC Frequenz 50/60 Hz Leistungsaufnahme max. 50 VA Kabelspezifikation Versorgungskabel der Hilfsenergie (Netz) Kabelquerschnitt: • Mindestquerschnitt 3 x 0,75 mm² bis 10 m Länge • Mindestquerschnitt 3 x 1,5 mm² bis 20 m Länge Überspannungsschutz... -
Seite 98: Leistungsmerkmale
Technische Daten Liquiline Control CDC90 15.7 Leistungsmerkmale Ansprechzeit Stromausgänge = max. 500 ms für einen Sprung von 0 auf 20 mA Stromeingänge = max. 330 ms für einen Sprung von 0 auf 20 mA Digitale Ein- und Ausgänge = max. 330 ms für einen Sprung von Low nach High Referenztemperatur 25 °C (77 °F) -
Seite 99: Konstruktiver Aufbau
Liquiline Control CDC90 Technische Daten Elektromagnetische Ver- Störaussendung und Störfestigkeit gem. EN 61326-1:2013, Klasse A für Industriebereiche träglichkeit Betriebshöhe Max. Höhe über NN < 2000 m (< 6562 ft) ü. NN Verschmutzungsgrad Das Produkt ist für Verschmutzungsgrad 2 geeignet. 15.9... -
Seite 100: Medienschläuche
Technische Daten Liquiline Control CDC90 Gerät Material Pumpenkanistereinheit Pumpe PVDF+CF/PP/NBR+PTFE/PTFE/PP Kanister Schwimmschalter PVC/EPDM/PE Kanisteraufsatz ABS/PMMA Halterung M5 L110*B40 W8 O-Ring EPDM Verschraubung DMG/8*6 1/4 PVDF Kanisterregal Spülblock Prozessventil EPDM/PP/Edelstahl:1.4408/PTFE Spülkörper PVDF/1.4401 Spülanschluss Rückschlagventile PVDF+FKM/PVDF+FFKM/1.4571+FKM Halterung Blech 1.4571 Halterung Schelle 1.4404... - Seite 101 Liquiline Control CDC90 Technische Daten Schlauchdurchmesser Größe Medium DN 3/4 mm Druckluft DN 6/8 mm Schlauchtülle Endress+Hauser...
-
Seite 102: Stichwortverzeichnis
Stichwortverzeichnis Liquiline Control CDC90 Stichwortverzeichnis 0 … 9 Ersatzteile ....... . . 84 Ethernet . - Seite 103 Liquiline Control CDC90 Stichwortverzeichnis Verschlauchungsplan ......19 Verschmutzungsgrad ......99 Produkt identifizieren .
- Seite 104 *71499402* 71499402 www.addresses.endress.com...
