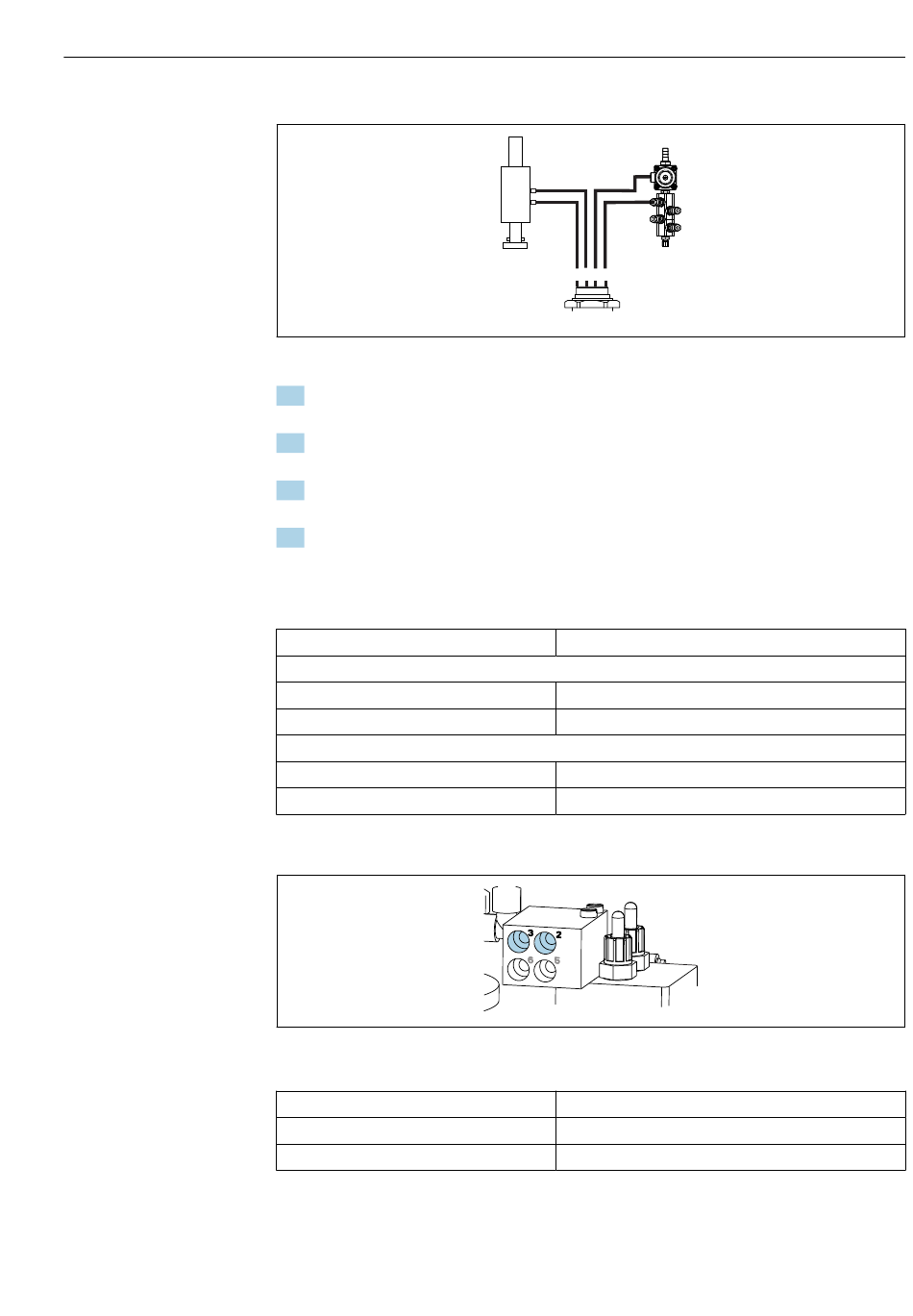

Einzelschläuche aus Multischlauch M2/M4 an Armatur anschließen
 16 Anschlüsse M1 an Armatur und Spülblock, Beispiel am 1-Kanal-Gerät
1. Schlauch 1 /11 an den Anschluss für das Verfahren der Armatur in der Messposition
anschließen.
2. Schlauch 2/12 an den Anschluss für das Verfahren der Armatur in der Serviceposi-
tion anschließen.
3. Schlauch 3/13 an die Druckluftansteuerung Wasserventil des Spülblocks anschlie-
ßen.
4. Schlauch 4/14 an den Anschluss für die Spülluft am Spülblock anschließen.
Anschluss Armatur Armaturen CPA87x und CPA472D
‣
Die Schläuche wie folgt anschließen:
Schlauchnummer:
CPA87x
Schlauch 1/11
Schlauch 2/12
CPA472D
Schlauch 1/11
Schlauch 2/12
Anschluss Armatur CPA473/474
‣
Die Schläuche wie folgt anschließen:
Schlauchnummer:
Schlauch 1/11
Schlauch 2/12
2 3 1 4
M1
Anschluss an Armatur:
I, Messposition
O, Serviceposition
oberer Anschluss
unterer Anschluss
Anschluss an Armatur:
2 am Block, Messen
3 am Block, Service
Montage
A0034130
A0033220
