Montage
20
2. Das Gegenstück (3) von der anderen Seite an das Rohr anlegen.
3. Die Spülblockhalterung mit den mitgelieferten Schrauben (2) verbinden.

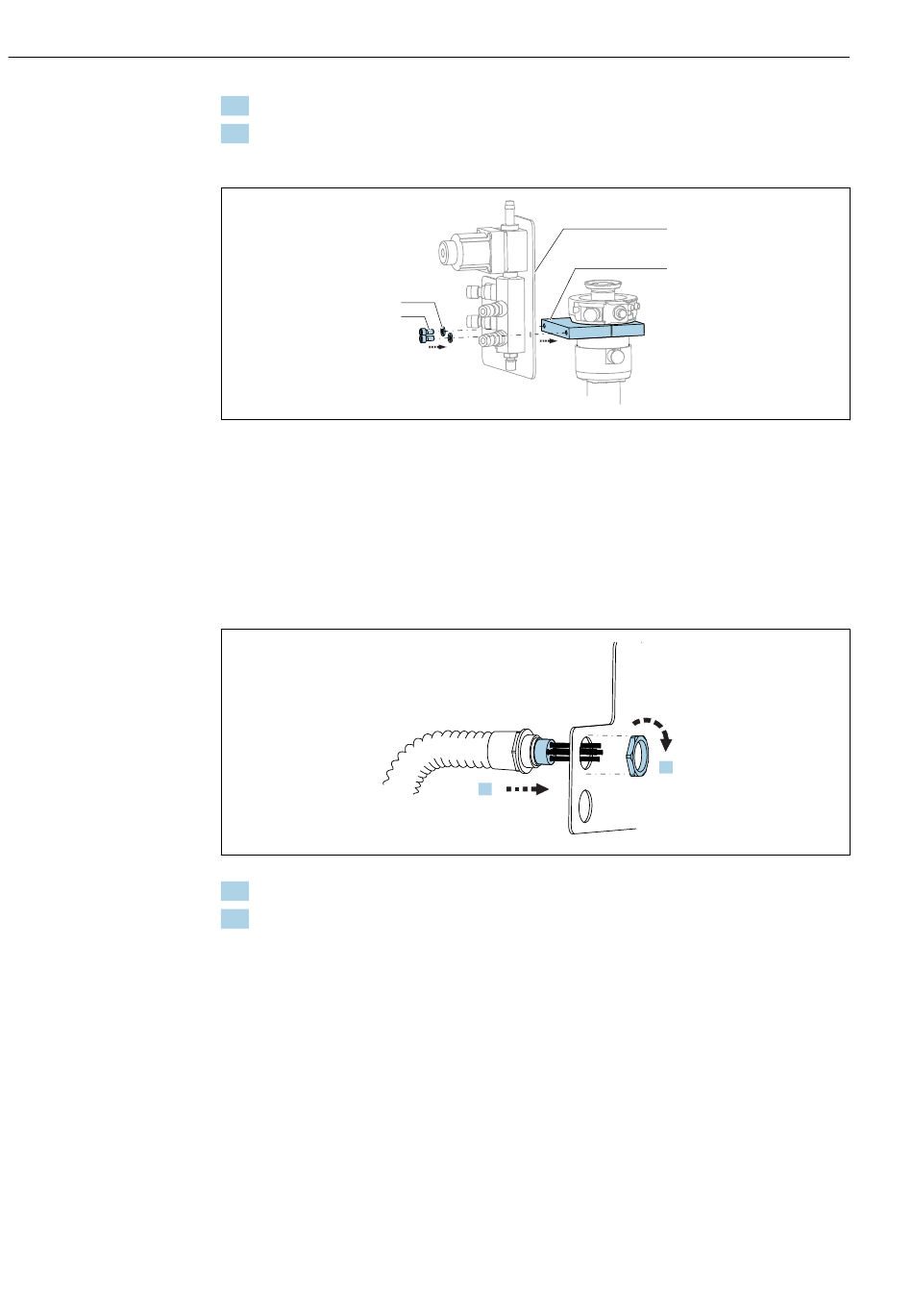

Spülblock an Spülblockhalterung
4
3
‣
Das Blech des Spülblocks (1) an der Spülblockhalterung (2) mit den mitgelieferten
Schrauben (3) und Unterlegscheiben (4) befestigen.
5.2.4 Druckluft und Medien am Spülblock anschließen
Je nach Konfiguration wird unter Ein- oder Zweikanalsystem unterschieden und mit "/"
gekennzeichnet.
Multischlauch M1/M3 an der Spülblockhalterung befestigen
1. Die Schläuche durch die Öffnung am Spülblockblech führen.
2. Mit dem Gegenstück die Kabelverschraubung befestigen.
1.
Liquiline Control CDC90
1
2
A0032672
2.
A0032731
