Montage
24
5.2.7 Druckluftversorgung anschließen
Druckluftversorgung
Folgende Punkte beim Anschluss beachten:
• Schlauchspezifikationen laut der Technische Daten →  100
• Die Druckluftleitung ist bauseitig zu stellen.
• Druckluft beträgt 4...6 bar (58...87 psi).
• Der optimale Betriebsdruckluft liegt bei 6 bar (87 psi).
• Die Luft muss gefiltert (Porenweite maximal 50 μm), öl- und kondensatfrei sein.
• Der Innendurchmesser darf maximal 6 mm (0.24 in) betragen.
• Der Außendurchmesser muss maximal 8 mm (0.31 in) betragen.
Anschluss in der pneumatischen Steuereinheit
Die Verschlauchung für die interne Druckluftversorgung in der pneumatischen Steuer-
einheit, ist von Werk aus schon angeschlossen.

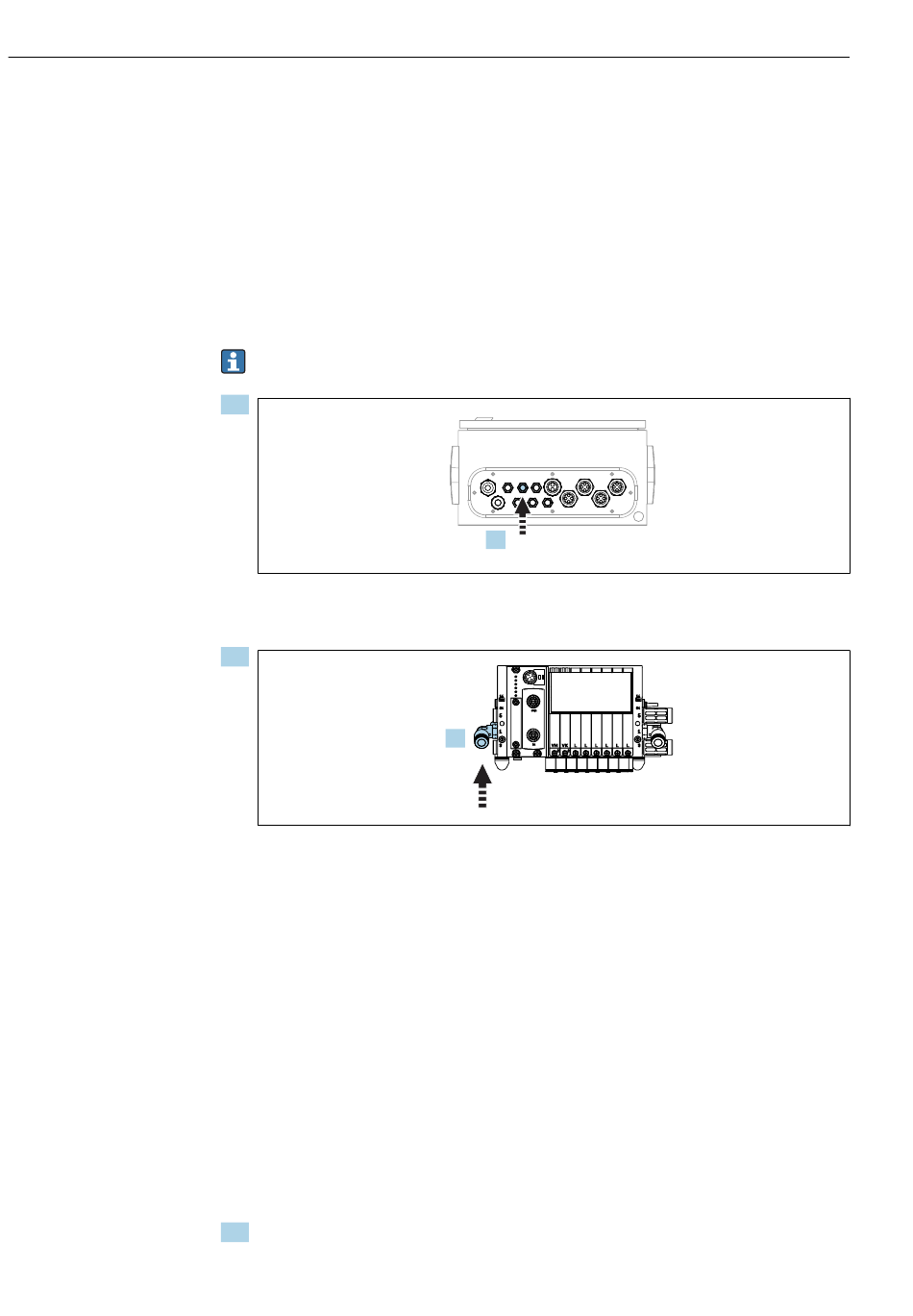

1.
Den Schlauch für die externe Druckluftversorgung in die vorgesehene Kabelver-
schraubung der pneumatischen Steuereinheit führen.
2.
Den Schlauch für die Druckluftversorgung an die Versorgung der Pilotventilinsel
anschließen.
5.3 Gateway (optional) montieren
Das optionale Gatway wird bei Bestellung der folgenden digitalen Kommunikationsarten
mitgeliefert:
• EtherNet/IP
• PROFIBUS DP
• Profinet
Die Montage erfolgt kundenseitig.
‣
Das Gateway auf einer Tragschiene TS 35/7,5 montieren. Siehe dazu die Dokumenta-
tion des Herrstellers.
5.4 Montagekontrolle
1. Nach der Montage alle Geräte auf Beschädigungen prüfen.
1.
2.
Liquiline Control CDC90
A0033429
A0033430
