Elektrischer Anschluss
40
2.
1

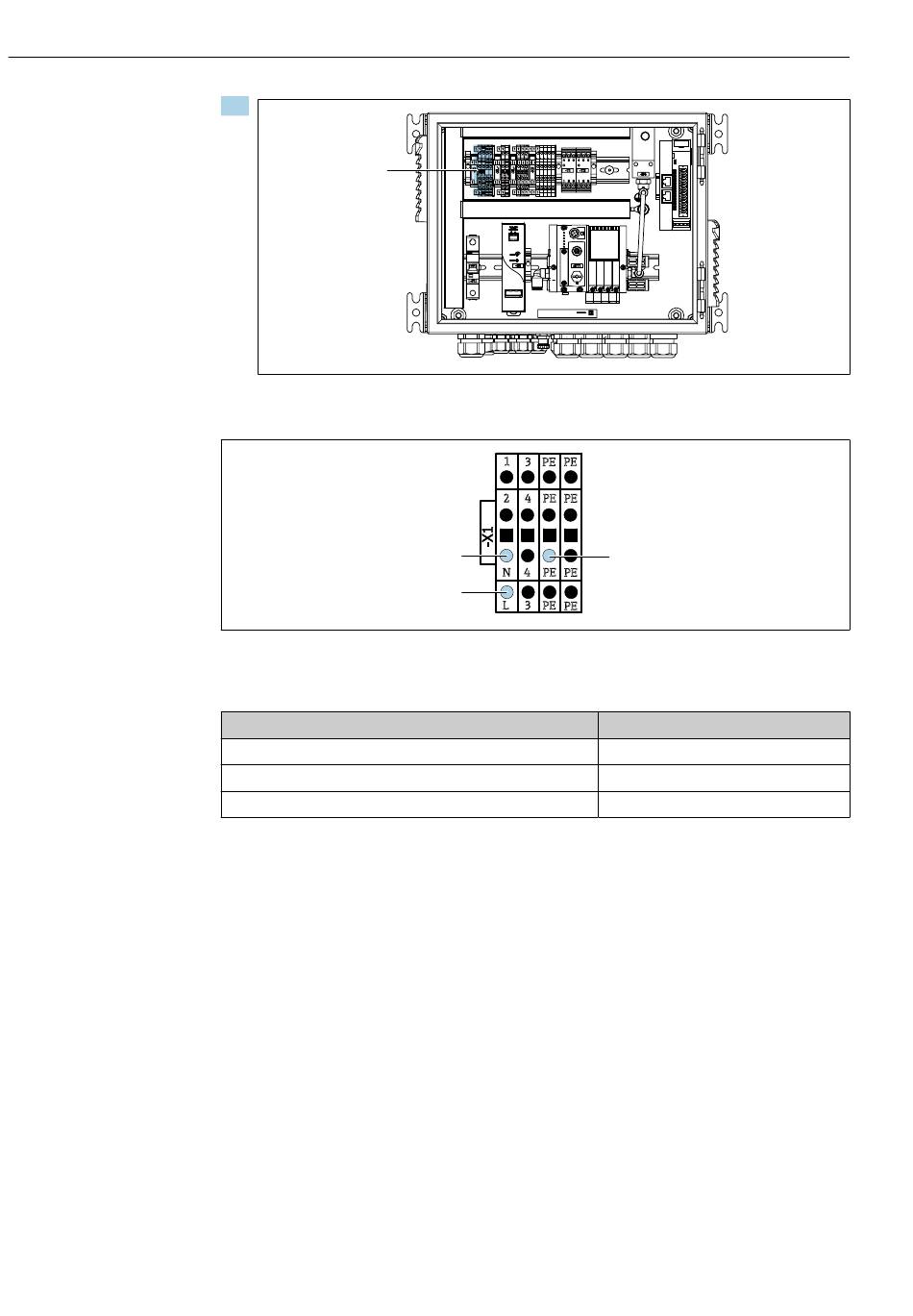

Die Adern an die Aktorenklemme (1) folgendermaßen anschließen:
 32 Klemmenplan der Hauptversorgungsspannung der Aktorenklemme X1 in der pneumatischen Steuerein-
heit
Klemme -X1 unten
L
PE
N
6.10 Gateway (optional) anschließen
Spannungsversorgung des Gateway anschließen
Die Spannungsversorgung des Gateways erfolgt kundenseitig. Siehe dazu die Dokumenta-
tion des Herrstellers.
‣
Der 2-polige 2,5mm² Anschlussklemmenblock für die Spannungsversorgung an der
Oberseite des Gateways wie folgt belegen:
1
3 PE PE
2 4 PE PE
BU
GN
N 4 PE PE
BN
L 3 PE PE
Kabelader
L1, BN
PE, GN-YE
N, BU
Liquiline Control CDC90
A0055125
A0035338
