6.2.2 CDC90 Steuereinheit öffnen
HINWEIS
Spitze oder scharfe Hilfsmittel
Der Einsatz ungeeigneter Hilfsmittel kann zu Kratzern auf dem Gehäuse oder Schäden an
der Dichtung führen und damit die Gehäusedichtigkeit beeinträchtigen!
‣
Keine spitzen oder scharfen Gegenstände, z. B. Messer, zum Öffnen des Gehäuses
benutzen.
‣
Ausschließlich einen Kreuzschlitz-Schraubendreher PH2 verwenden.
1.
2.
4.

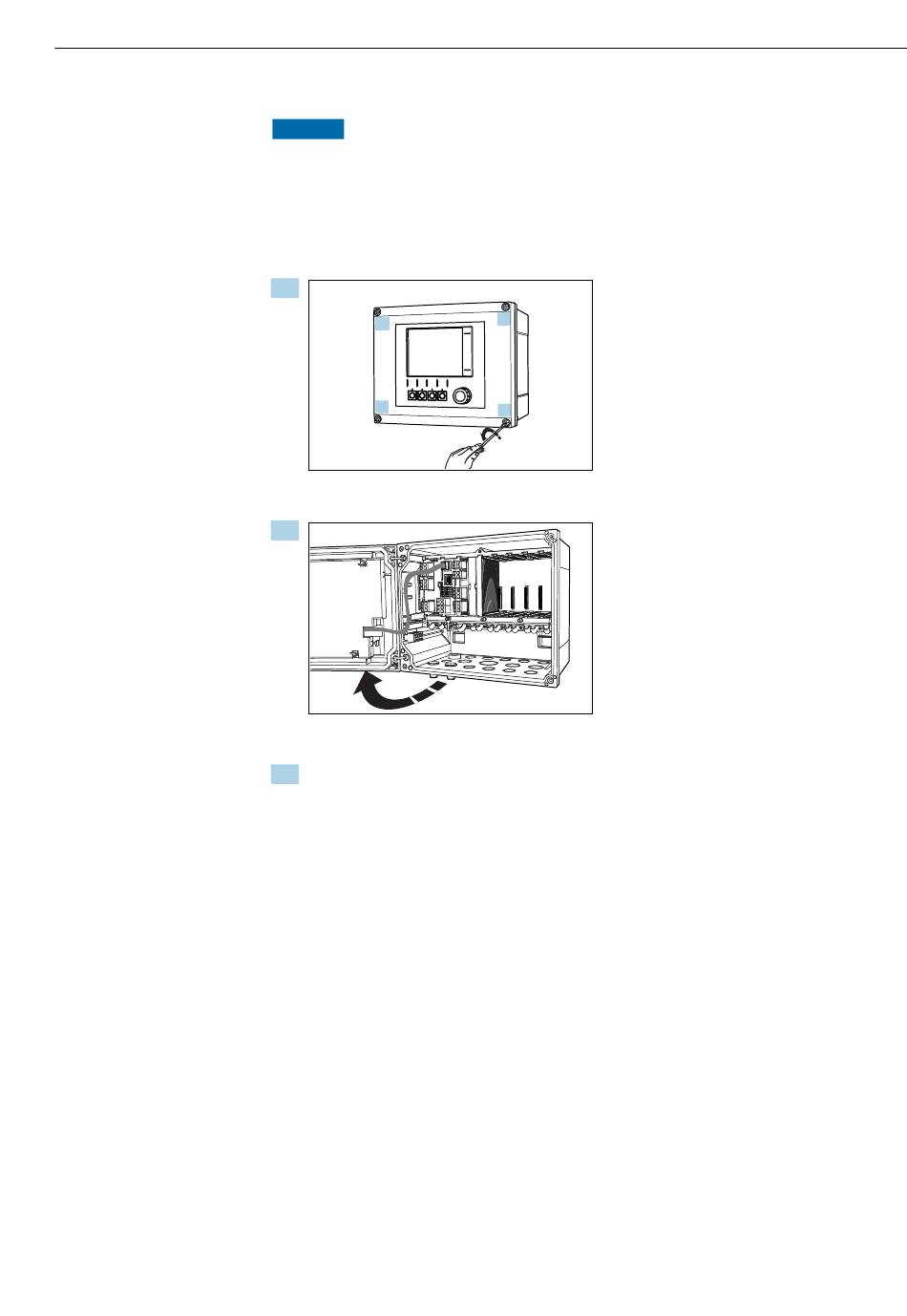

Gehäuseschrauben mit Kreuzschlitz-Schraubendreher PH2 kreuzweise lösen.
2.
≤ 180°
Displaydeckel öffnen, max. Öffnungswinkel 180° (abhängig von Einbausituation).
3. Beim Gehäuseschließen: Ebenfalls schrittweise und kreuzweise vorgehen.
6.2.3 Kabelschirm auflegen
Die Kabel des Gerätes müssen geschirmte Kabel sein.
Möglichst nur konfektionierte Originalkabel verwenden.
3.
1.
Elektrischer Anschluss
