Liquiline Control CDC90
Endress+Hauser
1

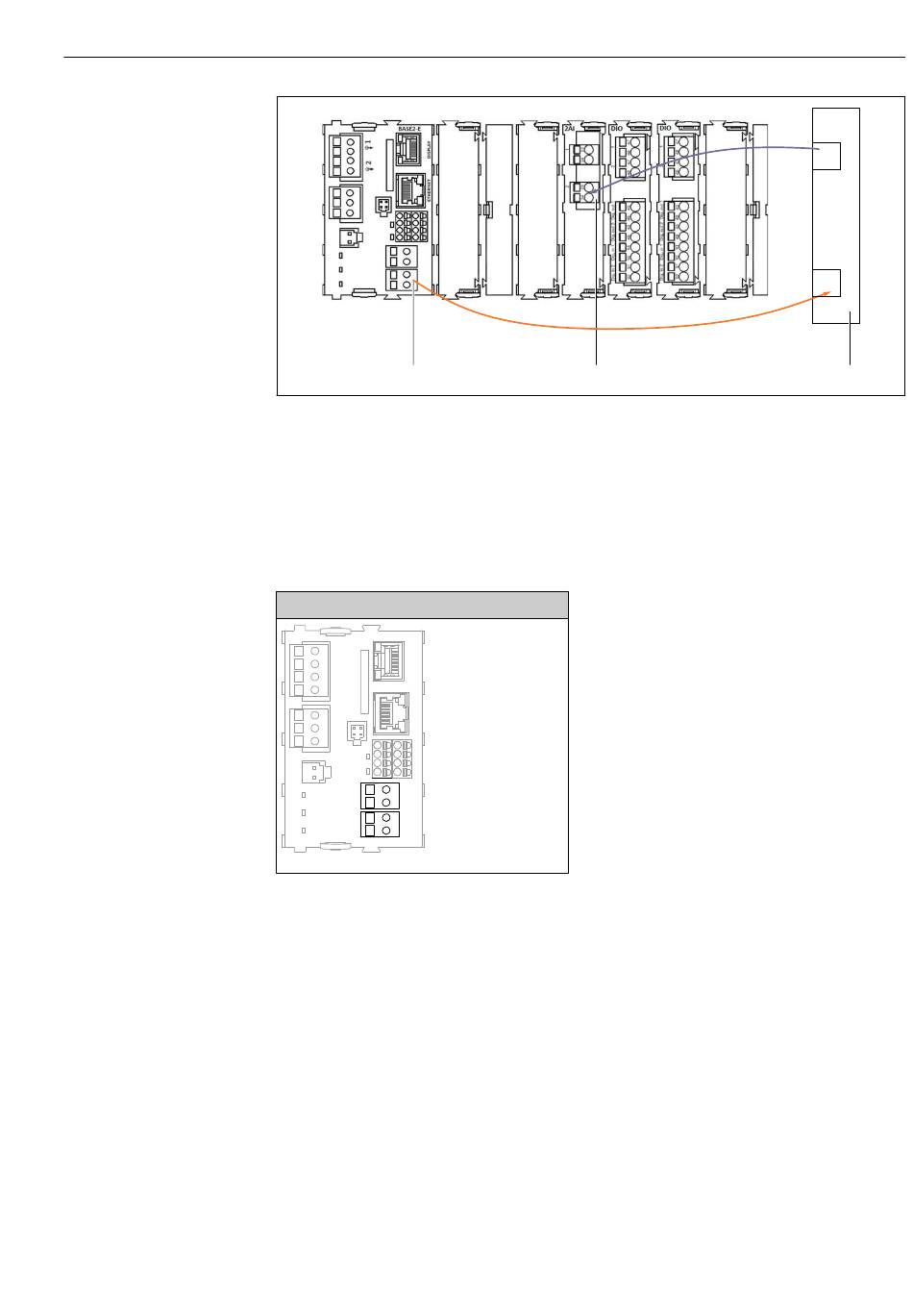

1 Analogausgang in BASE2-E
2 Analogeingang 2AI
3 Prozessleitsystem, PLS
Statussignale
Übertragung der Statussignale von der Messstelle zum Leitsystem:
• 2. Ausgang zur Übertragung der Statussignale von der Messstelle zum Leitsystem
• Optional: Zusätzliches 4AO Modul für Messwerte.
Modul BASE2-E, 2AO
Messwertübertragung
Übertragung von Messwerten von der Messstelle zum Leitsystem erfolgt über die optio-
nale Analoge Stromausgangsmodul. Die Konfiguration der Analogausgänge erfolgt über
die CDC90 Steuereinheit. Dazu entweder via Webserver (BA01225C) auf das innere Steu-
ermodul zugreifen oder mittels eines optional erhältlichen externen Displays.
2
A0045051
Elektrischer Anschluss
AO
AI
3
A0044848
