Liquiline Control CDC90
Endress+Hauser
Die Anschlüsse auf der Endstufenklemme in der pneumatischen Steuereinheit für 2-Kanal-
Gerät
Endstufenklemme T3 unten
Pin 1
Pin 2
Endstufenklemme T4 unten
Pin 1
Pin 2
6.8.2 Cleanfit CPA473/474
Die Armaturen mit pneumatischen Endlagenschalter sind auf elektrische Endlagenschalter
umzurüsten.
Überwachung der Armaturposition
1

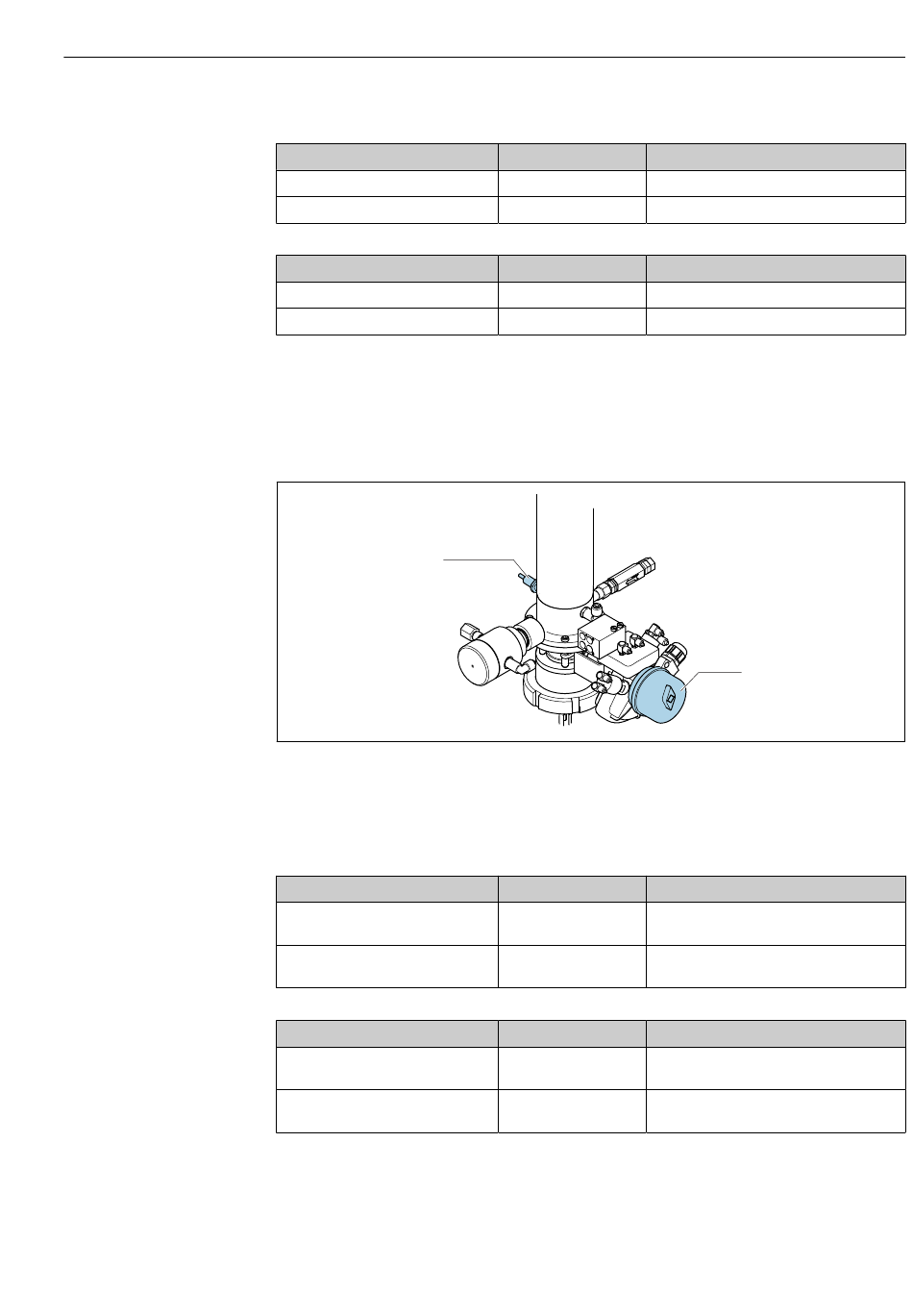

 29 Druckluftansteuerung CPA473/474
‣
Die Anschlüsse für die Positionsrückmeldung folgendermaßen in der pneumatischen
Steuereinheit anschließen:
Die Anschlüsse auf der Endstufenklemme in der pneumatischen Steuereinheit
Endstufenklemme T1 unten
Pin 1
Pin 2
Endstufenklemme T2 unten
Pin 1
Pin 2
Kabelader Funktion
W27, BN oberer Endlagenschalter
W27, BU oberer Endlagenschalter
Kabelader Funktion
W28, BN unterer Endlagenschalter
W28, BU unterer Endlagenschalter
Endlagenschalter Funktion
Pos 2, BN Endlagen- Endlagenschalter, Rückmeldung Service
schalter am Kugelhahn
Pos 2, BU Endlagen- Endlagenschalter, Rückmeldung Service
schalter am Kugelhahn
Kabelader Funktion
Pos 1, BN Endlagen- Endlagenschalter, Rückmeldung Messen
schalter an der Armatur
Pos 1, BU Endlagen- Endlagenschalter, Rückmeldung Messen
schalter an der Armatur
Elektrischer Anschluss
2
A0033325
