Gateway (optional)

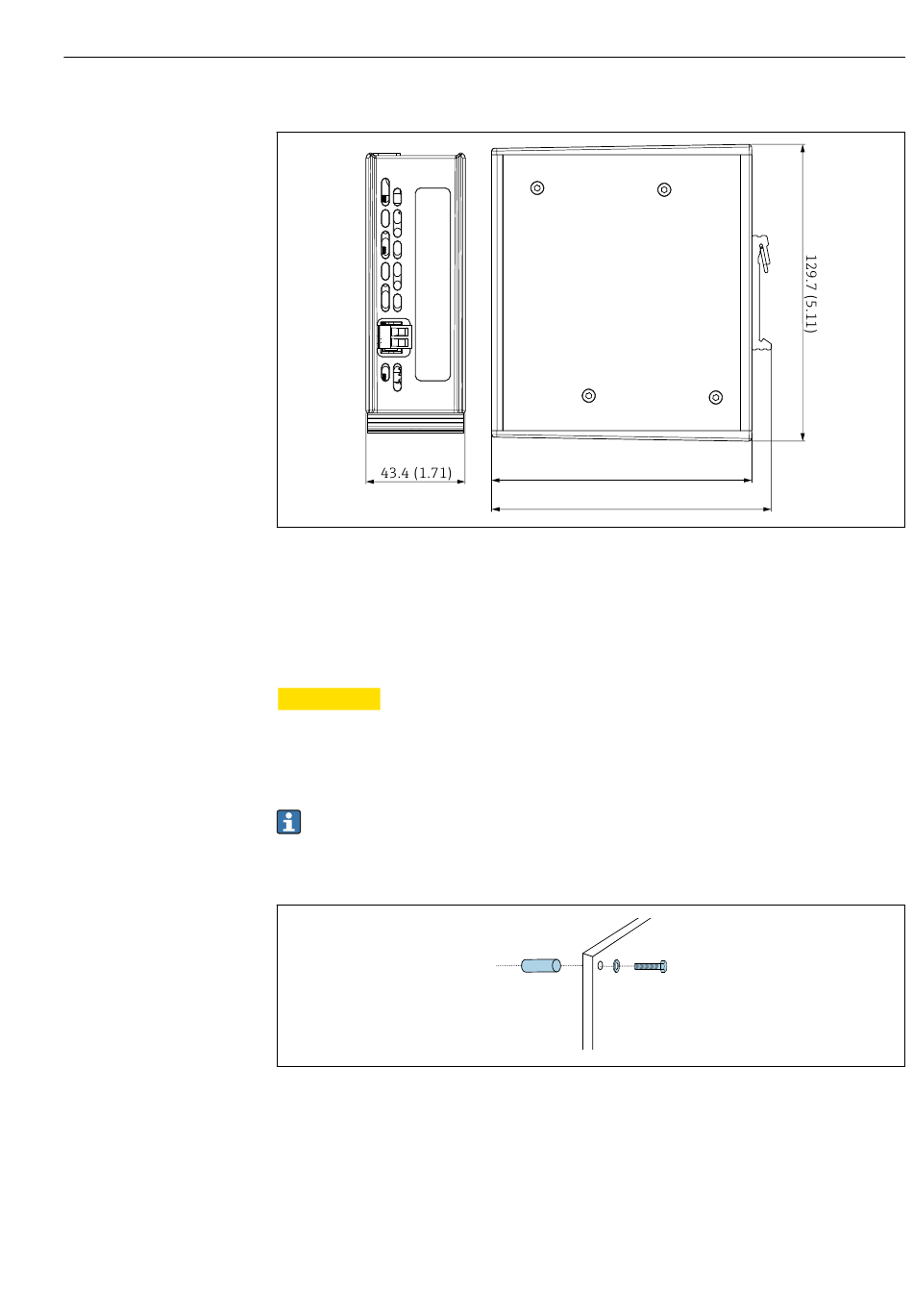

 11 Abmessungen Gateway. Maßeinheit mm (in)
5.2 System montieren
5.2.1 Panel an Wand oder Stahlträger montieren
VORSICHT
L
Verletzungsgefahr
Aufgrund des Gewichts kann es zu Quetschungen oder anderen Verletzungen kommen.
‣
Zu zweit montieren.
‣
Geeignetes Montagewerkzeug verwenden.
Die Baugruppen sind auf einer Montageplatte vormontiert und vorverkabelt.
Zur Befestigung der Montageplatte an der Wand sind Distanzhülsen (30 mm (1,2 in)
Abstand) im Lieferumfang enthalten.
 12 Wandmontage
Die Montageplatte hat für die Halterung an der Wand Bohrlöcher vorgesehen. Dübel und
Schrauben müssen bauseitig gestellt werden.
‣
Montageplatte an den dafür vorgesehenen Befestigungslöchern und mit den beigeleg-
ten Distanzhülsen montieren.
113.7 (4.47)
124.5 (4.90)
Montage
A0056038
