Anschluss PROFINET und PROFIBUS DP über Gateway
Das Gateway muss extern verbaut werden. Ein 3 m (3.28 ft) Ethernet-Kabel ist beigelegt.
Kabel zum Prozessleitsystem muss bauseitig gestellt werden.

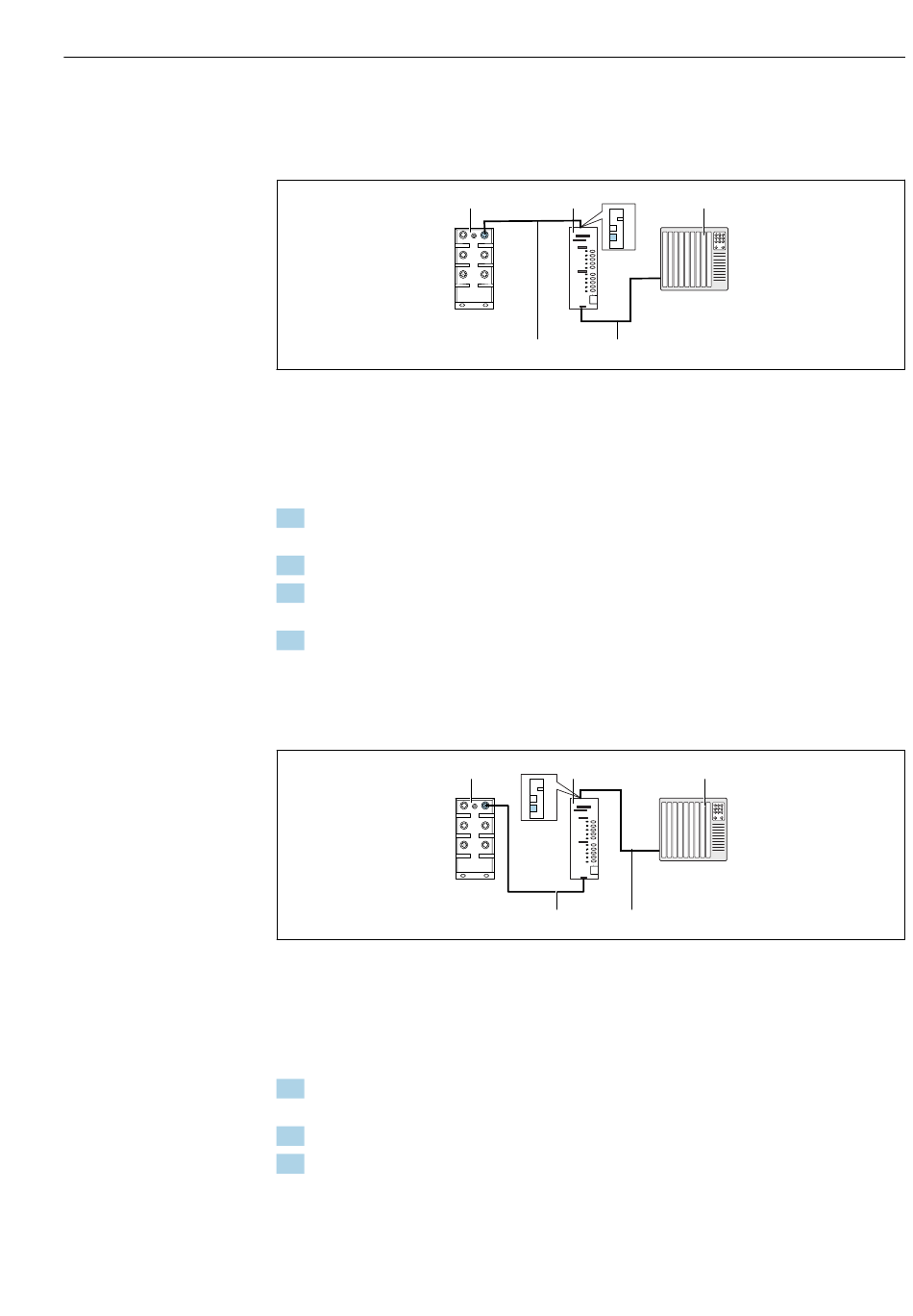

 23 Anschluss Kommunikation PROFINET und PROFIBUS DP
1 Ethernet Switch am CDC90
2 Gateway
3 Prozessleitsystem PLS
4 Ethernet-Kabel, Kommunikation CDC90/Gateway
5 Kommunikationsverbindung Gateway/Prozessleitsystem PLS
1. Für die Verbindung zum CDC90 das Ethernet-Kabel (4) auf der Oberseite des Gate-
ways anschießen.
2. Das Endstück an das Ethernet Switch (1) am Port 5 anschließen.
3. Für die Verbindung zum PLS, das Kabel für die Kommunikation (5) auf der Unterseite
des Gateways anschließen.
4. Das Endstück an das PLS (3) anschließen.
Anschluss EtherNet/IP über Gateway
Das Gateway muss extern verbaut werden. Ein 3 m (3.28 ft) Ethernet-Kabel ist beigelegt.
Kabel zum Prozessleitsystem muss bauseitig gestellt werden.
 24 Anschluss Kommunikation EtherNet/IP
1 Ethernet Switch am CDC90
2 Gateway
3 Prozessleitsystem PLS
4 Ethernet-Kabel, Kommunikation CDC90/Gateway
5 Kommunikationsverbindung Gateway/Prozessleitsystem PLS
1. Für die Verbindung zum CDC90 das Ethernet-Kabel (4) an der Unterseite des Gate-
ways anschießen.
2. Das Endstück an das Ethernet Switch (1) am Port 5 anschließen.
3. Für die Verbindung zum PLS, das Kabel für die Kommunikation (5) an der Oberseite
des Gateways anschließen.
2
1
4 5
2
1
4 5
Elektrischer Anschluss
3
3
A0044818
A0044819
