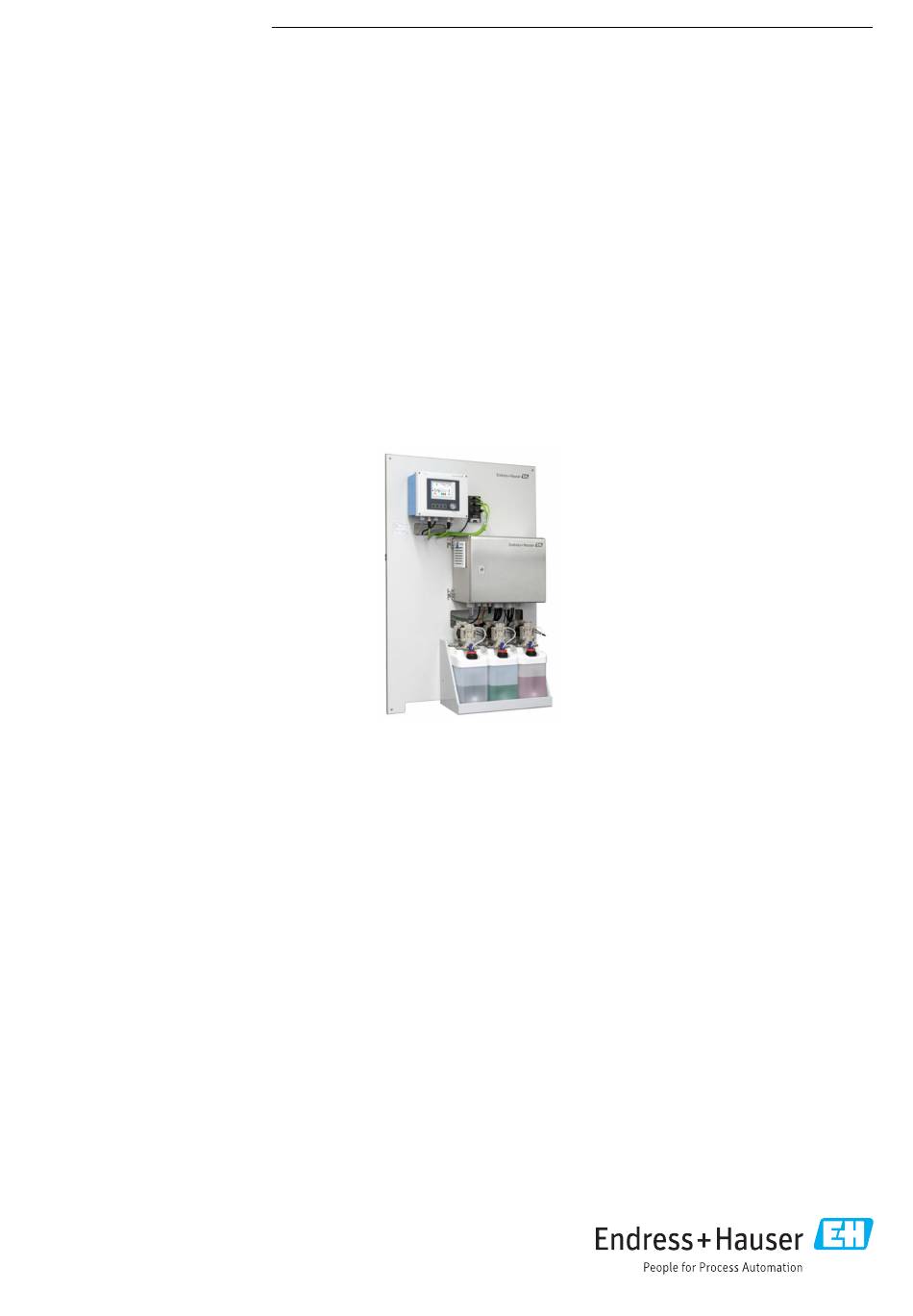

TI01340C/07/DE/05.22-00
71561595
2022-03-04
Anwendungsbereiche

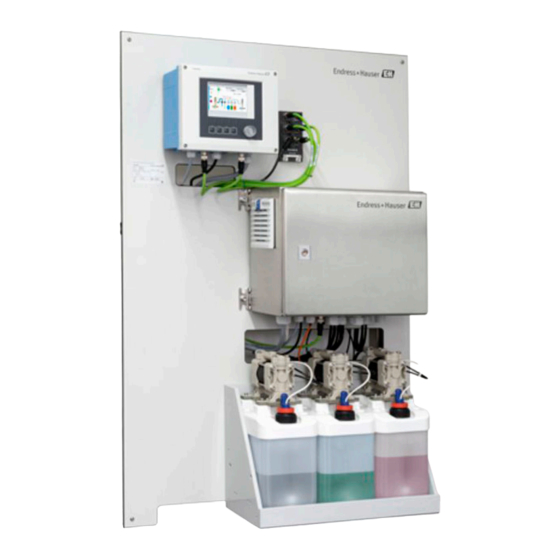

Das Liquiline Control CDC90 automatisiert die Reinigung und
Kalibrierung von Memosens pH- und Redox-Messstellen in
allen Industrien.
Products
Technische Information
Liquiline Control CDC90
Das smarte System für automatisierte Messstellen
Solutions
Ihre Vorteile
• Optimierte Reinigungs- und Kalibrierzyklen stellen zuverläs-
sige und reproduzierbare Messsignale sicher, die zur Verbes-
serung der Produktausbeute, -qualität und
Rohmaterialverbrauch beitragen.
• Optimierte Reinigungs- und Kalibrierzyklen insbesondere bei
Sensor Verschmutzung und Verblockung, sichert zuverläs-
sige Messwerte und damit Ihre Produktsicherheit.
• Liquiline Control CDC90 minimiert Wartungs- und Instand-
haltungsmaßnahmen in schwer erreichbaren und gefährli-
chen Umgebungen. Damit erhöht sich die Arbeitssicherheit
Ihrer Service Mitarbeiter.
• Nahtlose Systemintergation in Ihr Prozessleitsystem dank
zertifizierter Kommunikationsstandards wie Analogsignale
(0/4 ... 20 mA), PROFIBUS DP, Modbus TCP, EtherNet/IP,
Profinet, inklusive Webserver Technologie.
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiline Control CDC90
Inhaltszusammenfassung für Endress+Hauser Liquiline Control CDC90
- Seite 1 Liquiline Control CDC90 Das smarte System für automatisierte Messstellen Anwendungsbereiche Ihre Vorteile Das Liquiline Control CDC90 automatisiert die Reinigung und • Optimierte Reinigungs- und Kalibrierzyklen stellen zuverläs- Kalibrierung von Memosens pH- und Redox-Messstellen in sige und reproduzierbare Messsignale sicher, die zur Verbes- allen Industrien.
-
Seite 2: Inhaltsverzeichnis
Liquiline Control CDC90 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Schlauchspezifikation ......21 Messprinzip . -
Seite 3: Arbeitsweise Und Systemaufbau
Liquiline Control CDC90 Arbeitsweise und Systemaufbau Messprinzip Das Liquiline Control CDC90 automatisiert die Reinigung und Kalibrierung von Memosens pH- und Redox-Messstellen in allen Industrien. Es reinigt, kalibriert, überwacht und verifiziert automatisch bis zu zwei Sensoren, wodurch Wartungsaufwände reduziert, die Arbeitssicherheit in gefährlichen Umgebungen verbessert und die Ausbeute und Qualität Ihres Produktes gefördert wird. -
Seite 4: Reinigungs-/Kalibrierprogramme
• Einpunkt oder Zweipunktkalibrierung Durch Einstellung der verwendeten Puffer und der automatischen Berechnung der pH-Werte in Abhängigkeit der Temperatur, sind die Tabellen der Puffer z.B. nach DIN, Endress+Hauser, gespei- chert. • Automatische Übernahme der Kalibrierdaten bei digitalen Sensoren mit Memosens-Technologie Gerätearchitektur... - Seite 5 Liquiline Control CDC90 Der IPC ist für das Verfahren der Armatur sowie zur Ansteuerung der Pilotventilinsel zuständig und verarbeitet sämtliche Zustände der Schwimmerschalter, und Druckschalter. Der IPC stellt ausschließlich die digitale Feldbuskommunikation zur Leitstelle her. Sowohl im IPC als auch im Liquiline Messumformer ist die Bedienung und Konfiguration über den Webserver des jeweiligen Gerätes möglich.
- Seite 6 Liquiline Control CDC90 A0048433 3 Übersicht Analoge und Digitale Kommunikation Gehäuse der CDC90 Steuereinheit BASE2-E Modul Verbindung EtherCAT zwischen Ethernet Switch und pneumatischer Steuerereinheit (W20-W21-W22) Ethernet Switch Verbindung zu PLS Verbindung Modbus TCP zwischen Ethernet Switch und BASE2-E (W19-W24)
- Seite 7 Liquiline Control CDC90 Slot 5 Port 1 Pin 47 A0044889 4 Beispiel der Portcodierung Grundregel für Hardware- Aufrüstungen Beachten Sie beim Geräte-Upgrade: • Upgrade nur auf 1x 4 AO-Modul möglich • Es dürfen maximal zwei Module "DIO" verwendet werden.
- Seite 8 Liquiline Control CDC90 Pneumatische Steuereinheit 1 Messstelle A0044121 6 Pneumatische Steuereinheit für eine Messstelle 100 / 230 VAC Klemme Pilotventile +24 V Klemme Aufhängung 0 V Klemme Kabelverschraubung Klemmen für Schwimmerschalter und Druckschalter 24 VDC Netzteil Endstufenklemme für Armaturen Endlagenschalter...
- Seite 9 Liquiline Control CDC90 2 Messstellen A0044120 7 Pneumatische Steuereinheit für eine 2. Messstelle Erweiterung der Endstufenklemmen für eine 2. Messstelle Erweiterung der Pilotventile für eine 2. Messstelle Spülblock A0036050 8 Spülblock Wasseranschluss (Schlauchtülle D12 PP) Anschluss Multischlauch Flüssigkeit Kanister 1 Flüssigkeit Kanister 2...
-
Seite 10: Verlässlichkeit
Eingang 4:2 auf dem AI-Modul sind vorkonfiguriert. Es müssen nur die Stromausgänge auf dem 4 AO-Modul zur Messwertübertragung eingestellt werden. Das Liquiline Control CDC90 verfügt über eine interne Kommunikation über Modbus, die rein zum sicheren Ablauf und einwandfreien Betrieb des Geräts sorgen. Diese sind nicht für eine externe Kom- munikation zum Kunden vorgesehen. -
Seite 11: Messbereiche
Liquiline Control CDC90 Messbereiche → Dokumentation des angeschlossenen Sensors Eingangstypen • Digitale Sensoreingänge für Sensoren mit Memosens-Protokoll (Base-E Modul in der CDC90 Steu- ereinheit ) • Digitale Eingänge (Modul DIO in der CDC90 Steuereinheit) • Digitalen Eingänge Namur (pneumatischen Steuereinheit) •... -
Seite 12: Analoge Eingänge, Passiv In Cdc90 Steuereinheit
Liquiline Control CDC90 Analoge Eingänge, passiv in Spanne CDC90 Steuereinheit > 0 ... 20 mA Signal-Charakterisierung linear Innenwiderstand nichtlinear Endress+Hauser... -
Seite 13: Ausgang
Liquiline Control CDC90 Ausgang Ausgangstypen • Analoge Ausgänge, auf dem Base-E Modul, aktiv in CDC90 Steuereinheit • Digitale Ausgänge, auf dem Externes Remote IO, DIO, aktiv in der pneumatischer Steuereinheit Analoge Ausgänge, aktiv in Ausfallsignal CDC90 Steuereinheit Einstellbar, entsprechend Empfehlung NAMUR NE 43 •... - Seite 14 Liquiline Control CDC90 Modbus TCP HINWEIS Das Gerät nutzt eine EtherCat Verbindung für die interne Kommunikation. EtherCAT kann abhängig von der Netzwerkslast zu Ausfällen in den CDC90 IPCs führen, wenn mehrere CDC90 Geräte im selben Netzwerk integriert sind. ‣ Um die Netzwerklast bei einer Modbus TCP Verbindung zu reduzieren, muss eine Trennung der Netzwerke erfolgen.
-
Seite 15: Energieversorgung
Liquiline Control CDC90 Energieversorgung Versorgungsspannung 100 ... 230 V AC Frequenz 50/60 Hz Leistungsaufnahme max. 50 VA Versorgungskabel der Hilfsenergie (Netz) Kabelspezifikation Kabelquerschnitt: • Mindestquerschnitt 3 x 0,75 mm² bis 10 m Länge • Mindestquerschnitt 3 x 1,5 mm² bis 20 m Länge Überspannungsschutz... -
Seite 16: Leistungsmerkmale
Liquiline Control CDC90 Leistungsmerkmale Ansprechzeit Stromausgänge = max. 500 ms für einen Sprung von 0 auf 20 mA Stromeingänge = max. 330 ms für einen Sprung von 0 auf 20 mA Digitale Ein- und Ausgänge = max. 330 ms für einen Sprung von Low nach High Referenztemperatur 25 °C (77 °F) -
Seite 17: Konstruktiver Aufbau
Liquiline Control CDC90 Konstruktiver Aufbau Abmessungen Abmessungen CDC90 Steuereinheit Ø9 (0.35) 199 (7.38) 128 (5.04) 95 (3.74) 237 (9.33) A0012396 9 Abmessungen Feldgehäuse in mm (in) Abmessungen Pneumatische Steuereinheit 210 (8.27) 380 (15.0) A0031929 10 Abmessungen pneumatische Steuereinheit in mm (in) - Seite 18 Liquiline Control CDC90 Abmessungen Kanisterträger 160 (6.3) 150 (5.9) 8.5 (0.33) Ø 470 (18.50) 220 (8.66) A0033139 11 Abmessungen Kanisterträger in mm (in) 65 (2.56) 140 (5.51) 151 (5.94) 190 (7.48) A0032277 12 Abmessungen Kanister mit Pumpe in mm (in)
- Seite 19 Liquiline Control CDC90 Abmessungen Spülblock 195 (7.68) 120 (4.72) Ø 5,5 (0.22) Ø 5,5 (0.22) 108 (4.25) 5,5 (0.22) Ø 181 (7.13) Ø 5,5 (0.22) 223.5 (8.80) A0032267 13 Abmessungen Spülblock PVDF, in mm (in) 132.5 (5.2) 149 (5.87) A0033402 ...
-
Seite 20: Gewicht
Liquiline Control CDC90 Abmessungen Montageplatte 770 (30.31) 8 (0.31) 8 (0.31) 150 (6.00) 380 (15.00) 20 (0.79) 86 (3.39) 600 (23.62) A0031946 15 Abmessungen der Montageplatte in mm (in) Gewicht Gerät Gewicht Gerät komplett auf Montageplatte ca. 52 kg (114.64 lbs) CDC90 Steuereinheit ca. -
Seite 21: Schlauchspezifikation
Liquiline Control CDC90 Gerät Material Pneumatischen Steuereinheit Gehäuse Nichtrostender Stahl 1.4301 (AISI 304), lackierter Stahl Gehäusedichtungen EPDM (Ethylen-Propylen-Dien-Kautschuk) Kabelverschraubungen PA (Polyamid) V0 nach UL94 Gehäusedichtungen EPDM Pumpenkanistereinheit Pumpe PVDF+CF/PP/NBR+PTFE/PTFE/PP Kanister Schwimmerschalter PVC/EPDM/PE Kanisteraufsatz ABS/PMMA Halterung M5 L110*B40 W8 O-Ring EPDM... - Seite 22 Liquiline Control CDC90 Schlauchdurchmesser Größe Medium ID 6 mm (0,24 in)/ AD 8 mm (0,31 in) Druckluft Druckluftversorgung, Spülluft: ID 6 mm (0,24 in)/ AD 8 mm (0,31 in) Druckluft Armaturen, Ventile, Pumpen: ID 4 mm (0,16 in)/ AD 6 mm (0,24 in)
-
Seite 23: Bedienbarkeit
Liquiline Control CDC90 Bedienbarkeit Vor-Ort-Bedienung A0033711 16 Touchdisplay Das CDC90 ist über ein Touchdisplay bedienbar. Außerdem stehen für die Programmbedienung Soft- keys zur Verfügung. Menüübersicht A0033714 Position Funktion Uhrzeit Anzeige und Schnellzugriff der wichtigsten Fehlermeldung Anzeige und Navigation zur Messstelle 1 und Anzeige pH-Wert bzw. Redox-Wert in mV Bei einer Messstelle: Zweiter Messwert von Messstelle 1 und Temperaturwert Bei zwei Messstellen: Anzeige und Navigation zur Messstelle 2 und Anzeige pH-Wert bzw. -
Seite 24: Zertifikate Und Zulassungen
Liquiline Control CDC90 Zertifikate und Zulassungen Aktuell verfügbare Zertifikate und Zulassungen zum Produkt sind über den Produktkonfigurator unter www.endress.com auswählbar: Produkt mit Hilfe der Filter und Suchmaske auswählen. Produktseite öffnen. Konfiguration auswählen. Endress+Hauser... -
Seite 25: Bestellinformationen
Liquiline Control CDC90 Bestellinformationen Produktseite www.endress.com/cdc90 Produktkonfigurator Konfiguration: Diesen Button auf der Produktseite anklicken. Erweiterte Auswahl wählen. In einem neuen Fenster öffnet sich der Konfigurator. Das Gerät nach Ihren Anforderungen konfigurieren, indem Sie für jedes Merkmal die gewünschte Option wählen. -
Seite 26: Sensoren
Liquiline Control CDC90 Cleanfit CPA474 • Prozess-Wechselarmatur aus Kunststoff mit Kugelhahnabsperrung für eine besonders sichere Abtrennung des Prozessmediums von der Umgebung • Produktkonfigurator auf der Produktseite: www.endress.com/cpa474 Technische Information TI00345C Cleanfit CPA871 • Flexible Prozess-Wechselarmatur für Wasser, Abwasser und chemische Industrie •... - Seite 27 Liquiline Control CDC90 Memosens CPS171D • pH-Elektrode für Bio-Fermenter mit digitaler Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps171d Technische Information TI01254C Memosens CPS91E • pH-Sensor für stark verschmutzte Medien • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps91e...
- Seite 28 Liquiline Control CDC90 pH-ISFET-Sensoren Memosens CPS47D • Sterilisierbarer und autoklavierbarer ISFET-Sensor für die pH-Messung • Nachfüllbarer KCI-Flüssig-Elektrolyt • Produktkonfigurator auf der Produktseite: www.endress.com/cps47d Technische Information TI01412C Memosens CPS77E • Sterilisierbarer und autoklavierbarer ISFET-Sensor für die pH-Messung • Digital mit Memosens 2.0 Technologie •...
-
Seite 29: Zusätzliche Funktionalität
Liquiline Control CDC90 Zusätzliche Funktionalität Hardware-Erweiterungsmodulsmodule Kit Erweiterungsmodul DIO • 2 x Digitaler Eingang • 2 x Digitaler Ausgang • Hilfsspannungsversorgung für digitalen Ausgang • Bestellnummer: 71135638 Kit Erweiterungsmodul 4AO • 4 x Analogausgang 0/4 ... 20 mA • Bestellnummer: 71135633 Sonstiges Zubehör... - Seite 30 • Portabel, zur Inbetriebnahme • Bestellnummer: 71185296 Pufferlösungen Qualitätspuffer von Endress+Hauser - CPY20 Als sekundäre Referenzpufferlösungen werden Lösungen verwendet, die gemäß DIN 19266 von einem durch die DAkkS (Deutsche Akkreditierungsstelle GmbH) nach DIN 17025 akkreditierten Labor auf primäres Referenzmaterial der PTB (Physikalisch-Technische Bundesanstalt) oder auf Standard-Referenzmaterial von NIST (National Institute of Standards and Technology) zurückgeführt...
- Seite 32 *71561595* 71561595 www.addresses.endress.com...
