- Seite 1 Products Solutions Services BA02239C/07/DE/01.22-00 71560673 2022-02-28 Gültig ab Version 02.02.00 Betriebsanleitung Liquiline Control CDC90 Datenübertragung über PROFIBUS DP...
- Seite 3 Liquiline Control CDC90 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Symbole ......
-
Seite 4: Symbole Am Gerät
Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben. Dokumentation Diese Zusatzdokumentation ist nur in Verbindung mit einem Liquiline Control CDC90 mit PROFIBUS DP zu verwenden. Diese Zusatzdokumentation ist ein Bestandteil der Betriebsanleitung und erweitert diese um Informationen zum Einsatz mit PROFIBUS DP. -
Seite 5: Abkürzungsverzeichnis
Liquiline Control CDC90 Hinweise zum Dokument https://www.profibus.com/download/installation-guide/ Abkürzungsverzeichnis PROFIBUS und PROFINET International (www.profibus.com) n.A. Nicht anwendbar Not a Number (IEEE-754, 7Fh A0h 00h 00h) Elektronisches Typenschild (engl. electronic name plate) I&M Identification & Maintenance Analog Input (PA-Profil Funktionsblock) Discrete Input (PA-Profil Funktionsblock) -
Seite 6: Grundlegende Sicherheitshinweise

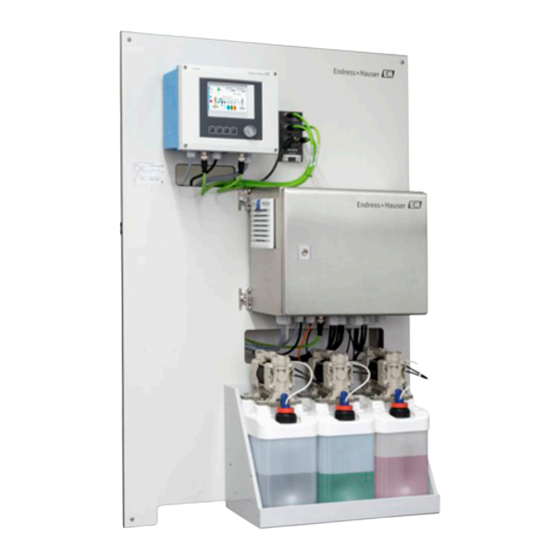

Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dür- fen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline Control CDC90 ist ein vollautomatisches Mess-, Reinigungs- und Kalibriersystem für Memosens-Sensoren. Das System ist komplett versehen mit Versorgungskabeln und Verschlauchung. 2.2.1 Nicht bestimmungsgemäße Verwendung... - Seite 7 Liquiline Control CDC90 Grundlegende Sicherheitshinweise Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. VORSICHT Nicht abgeschaltete Programme während der Wartungstätigkeiten. Verletzungsgefahr durch Medium oder Reiniger! ‣ Laufende Programme beenden. ‣ In den Service Modus schalten bevor Sie Sensoren aus der Armatur nehmen.
-
Seite 8: Produktsicherheit
Grundlegende Sicherheitshinweise Liquiline Control CDC90 Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und internationalen Normen sind berücksichtigt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß... -
Seite 9: Elektrischer Anschluss
Leitsystem. Für ein ein- und zweikanaliges System ist nur ein Gateway erforderlich und in der Bestel- lung enthalten. Die Montage und Verdrahtung lesen Sie die Installationsanleitung des Gateways im Lieferumfang der Liquiline Control CDC90. Gateway muss extern verbaut werden. A0044818 ... -
Seite 10: Ip-Konfiguration Zwischen Gateway Und Prozessleitsystem (Pls)
Elektrischer Anschluss Liquiline Control CDC90 3.1.2 IP-Konfiguration zwischen Gateway und Prozessleitsystem (PLS) 1. Die PROFIBUS-Schnittstelle auf der Unterseite des Gateways anschließen. → 1, 9 2. Beim Anschließen der Stromversorgung vorher sicherstellen, dass sich alle Schalter in der oberen (Null-)Position befinden. -
Seite 11: Systemintegration
Liquiline Control CDC90 Systemintegration Systemintegration Übersicht zu Systemdateien Beachten Sie die Installationsrichtlinien, die von der PROFIBUS Nutzerorganisation zur Verfügung gestellt werden. Sie können die elektronische Ausgabe kostenlos von der Web- seite der PNO beziehen. http://www.profibus.com/download/installation-guide/ PROFIBUS/DP -Kommunikation im System einbinden 4.2.1... -
Seite 12: Ausgangsparameter
Systemintegration Liquiline Control CDC90 A0041929 Es wird nur eine Feldbuskommunikation verwendet, um Befehle an das Liquiline Con- trol CDC90 zu senden oder die Werte zu lesen. Sobald das Protokoll aktiviert wurde, die Verbindung zur Leitstelle aber nicht erkannt oder nicht hergestellt ist, kommt eine Out of Spec Meldung 1003: Die Kommunikation zum ver- teilten Steuersystem ist unterbrochen. - Seite 13 Liquiline Control CDC90 Systemintegration Die Programme ID sind im Konfigurationstool "CDC90 program configuration tool" zu sehen oder befinden sich in der Vor-Ort-Anzeige unter Menü / Benutzerführung / Pro- gramme. Systemsteuerung Parameter Beschreibung Datentype Bytes OpMode-Control 2 = OpMode ist automatisch...
-
Seite 14: Eingangsparameter
Systemintegration Liquiline Control CDC90 Eingangsparameter Systeminformation Parameter Beschreibung Datentype Bytes OpMode-State 0 = OpMode ist Einstellung Unsigned16 0, 1 1 = OpMode ist manuell 2 = OpMode ist automatisch 3 = OpMode ist Fernsteuerung Alarm-State 0 = CDC90 hat keinen Alarm... - Seite 15 Liquiline Control CDC90 Systemintegration Parameter Beschreibung Datentype Bytes CalibrationResult1-Value REAL 14, 15, 16, 17 CalibrationResult1-Unit 0 = Keine Einheit Unsigned16 18, 19 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ...
- Seite 16 Systemintegration Liquiline Control CDC90 Parameter Beschreibung Datentype Bytes CalibrationResult2-Type 0 = Keine Kalibrierungsart definiert Unsigned16 32, 33 1 = Rohmesswert 2 = Messwert 3 = Temperatur 4 = Offset 5 = Medium 1 6 = Messwert 1 7 = Medium 2...
- Seite 17 Liquiline Control CDC90 Systemintegration Parameter Beschreibung Datentype Bytes CalibrationResult4-Valid 0 = ok Unsigned16 50, 51 1 = beschäftigt 2 = lokale Kalibrierung aktiv 3 = Sensor nicht konfiguriert 4 = Sensor nicht unterstützt 5 = ungültige Eingabe 6 = Kalibrierungsfehler...
- Seite 18 Systemintegration Liquiline Control CDC90 Messwerteeinheiten der Sensoren Informationen über Messstelle 1 und Messstelle 2 Sensor Messwert 1 Messwert 2 Messwert 3 Messwert 4 Messwert 5 pH Glass Aktueller Messwert Rohmesswert mV Impedanz Glas Temperatur ---- MΩ °C pH ISFET Aktueller Messwert...
- Seite 19 Liquiline Control CDC90 Systemintegration Parameter Beschreibung Datentype Bytes Channel1-Value2-Unit 0 = Keine Einheit Unsigned16 84, 85 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C...
- Seite 20 Systemintegration Liquiline Control CDC90 Parameter Beschreibung Datentype Bytes Channel1-Value5-Unit 0 = Keine Einheit Unsigned16 108, 109 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C...
- Seite 21 Liquiline Control CDC90 Systemintegration Parameter Beschreibung Datentype Bytes Channel2-Value2-Unit 0 = Keine Einheit Unsigned16 132, 133 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C...
- Seite 22 Systemintegration Liquiline Control CDC90 Parameter Beschreibung Datentype Bytes Channel2-Value5-Unit 0 = Keine Einheit Unsigned16 156, 157 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C...
- Seite 23 Liquiline Control CDC90 Systemintegration Parameter Beschreibung Datentype Bytes CustomValve4 0 = Aus Unsigned16 196, 197 1 = Ein CustomValve5 0 = Aus Unsigned16 198, 199 1 = Ein CustomDo1 0 = Aus Unsigned16 200, 201 1 = Ein CustomDo2 202, 203...
- Seite 24 *71560673* 71560673 www.addresses.endress.com...
