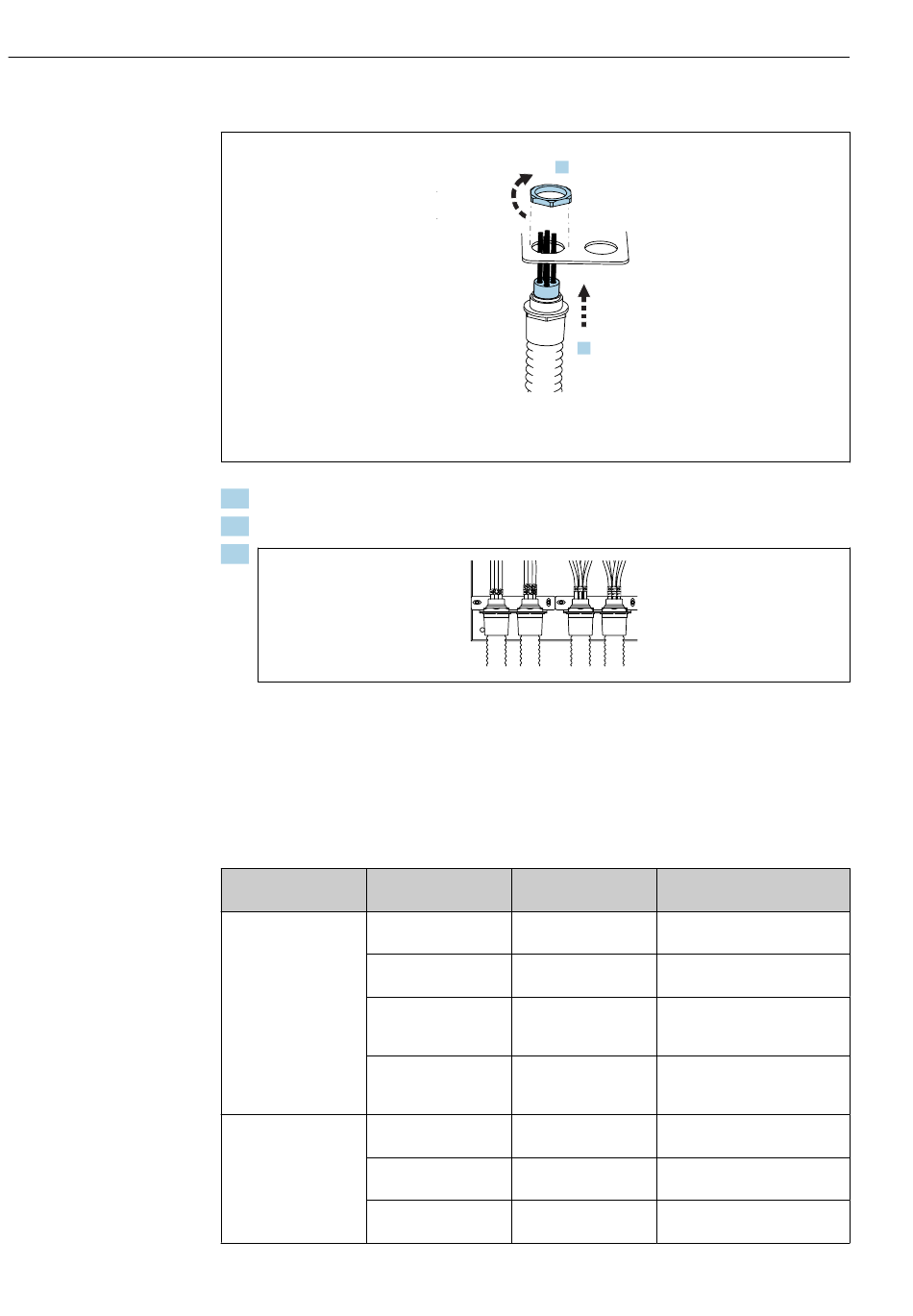

Die Multischläuche fassen die einzelnen Druck- und Flüssigkeitsschläuche zusammen.
1. Die Schläuche durch die Öffnung der Multischlauchhalterung am Panel führen.
2. Mit dem Gegenstück die Kabelverschraubung befestigen.
3.
Die Multischläuche je nach Konfiguration montieren: Von links nach rechts: Platz 1 =
M2 (Schläuche A-C), Platz 2 = M4 (Schläuche A2-C2), Platz 3 = M1 (Schläuche 1-4),
Platz 4 = M3 (Schläuche 11-14)
Einzelschläuche anschließen
‣
Die Einzelschläuche am System je nach Konfiguration (Einkanal/Zweikanal) wie folgt
anschließen:
Multischlauch Funktion
M1 /M3(Druckluft- Druckluftansteuerung
schlauch) Armatur Messposition
Druckluftansteuerung
Armatur Serviceposition
Druckluftansteuerung
Wasserventil am Spül-
block
Druckluftansteuerung
Spülluft am Spülblock
(Rückschlagventil)
M2/M4(Flüssigkeits- Pumpe A/ Kanister
schlauch) A(links)
Pumpe B/ Kanister
B(mitte)
Pumpe C / Kanister C
(rechts)
2.
1.
M1 M2 M3 M4
Schlauchbezeichnung
Einkanal/Zweikanal
1/11
2/12
3/13
4/14
A/A2
B/B2
C/C2
Liquiline Control CDC90
A0055094
A0055095
Anschlussbezeichnung Panel
Einkanal/Zweikanal
1/11
2/12
3/13
4/14
A/A2
B/B2
C/C2
