5. Die Überwurfmutter wieder an das Ventil anschrauben.
 Der Schlauch sitzt nun fest im Ventil.
5.2.5 Spülwasser am Spülblock anschließen
VORSICHT
L
Zu hohe Wassertemperaturen beschädigen die Spülschläuche.
Verletzungsgefahr durch austretenden Wasserdampf.
‣
Darauf achten, dass die Wassertemperatur 60°C (140 °F) nicht überschreitet.
Beim Wasseranschluss folgende Punkte beachten:
• Die Spülwasserleitung ist bauseitig zu stellen.
• Der Wasserdruck muss 3...6 bar (44...87 psi) betragen.
• Der Innendurchmesser des Spülwasserschlauches muss 12 mm (0.47 in) betragen;
Schnittstelle zum Spülblock: Schlauchtülle = d12 mm (0.47 in).
• Bei Verwendung einer Armatur mit Sperrwasserfunktion muss der Sperrwasserdruck
größer als der Prozessdruck sein. Die Sperrwasserfunktion ist in der Betriebsanleitung
der jeweiligen Armatur beschrieben.
Auf die Qualität des Spülwassers achten. Partikel größer als 100 μm müssen mit Hilfe
eines Wasserfilters gefiltert werden.
Zur Adaption der Spülanschlüsse der Armatur liegen zwei Adapter G1/4" auf 6/8 mm
Schlauch bei. Die Armatur muss G 1/4" Spülanschlüsse haben.

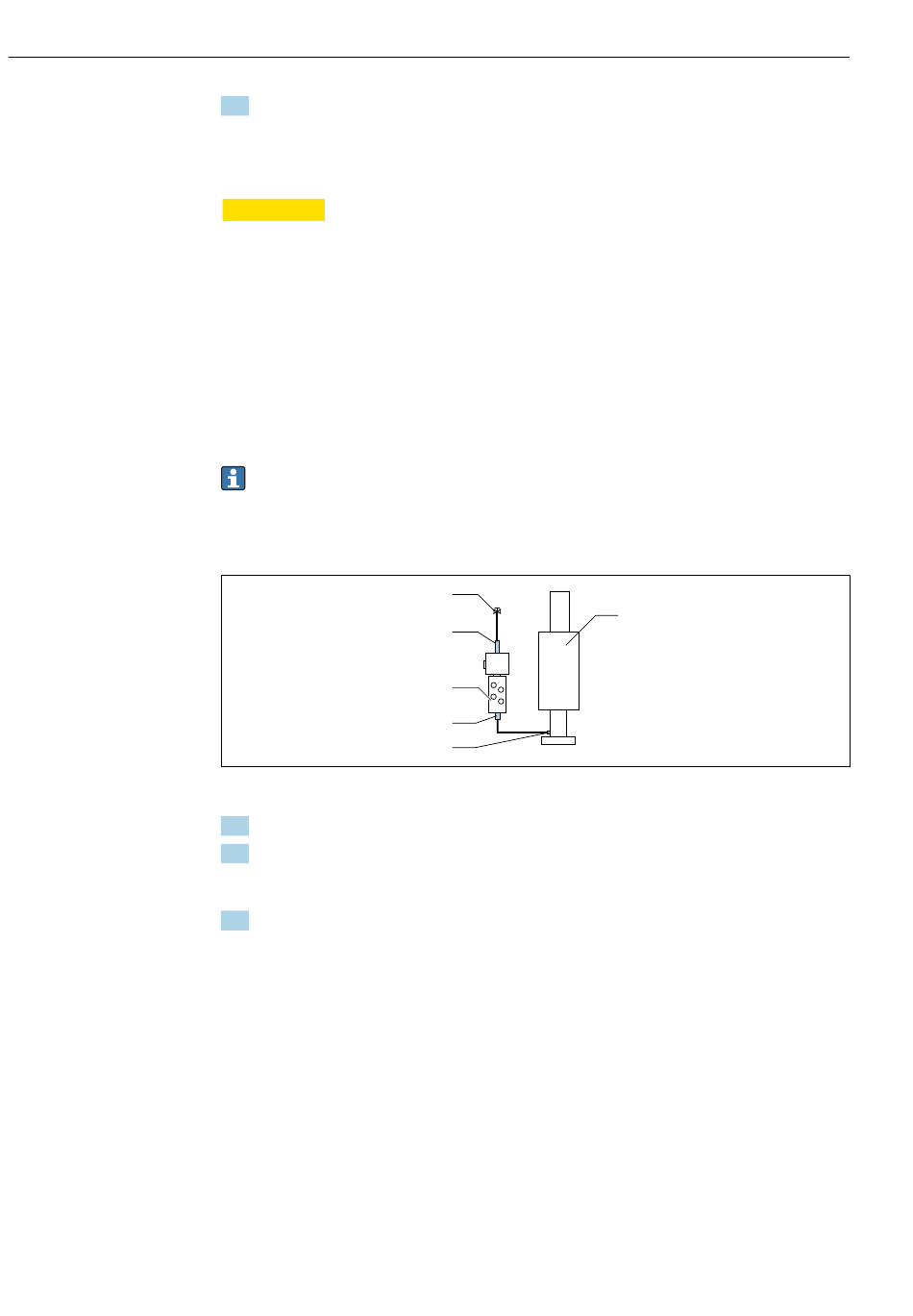

 15 Spülblock mit einer Armatur
1. Die Leitung gründlich durchspülen.
2. Das Spülwasser (6) an den Wasseranschluss (5) des Spülblocks (4) anschließen. Der
Schlauch ist nach Stand der Technik bauseitig zu sichern, z.B. mit Hilfe einer
Schlauchschelle.
3. Den Spülkammeranschluss (3) am Spülblock mit dem Spülanschluss (2) der Armatur
(1) anschließen.
5.2.6 Druckluft an Armatur anschließen
Je nach Konfiguration wird unter 1- oder 2-Kanal-Gerät unterschieden und mit "/" gekenn-
zeichnet.
6
5
4
3
2
Liquiline Control CDC90
1
Endress+Hauser
A0032653
