Montage
18

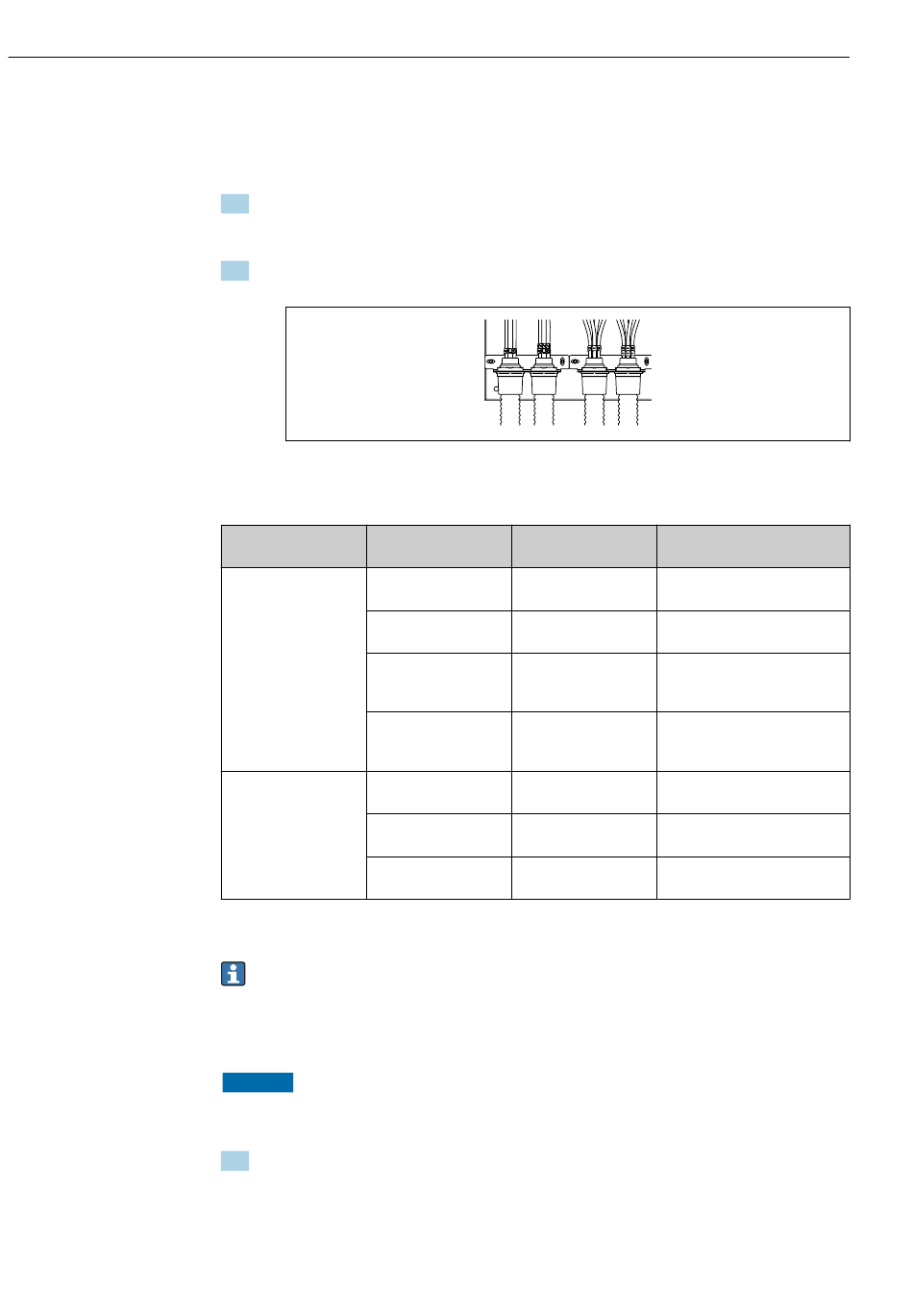

5.2.2 Multischläuche am Panel anschließen
Bei Auslieferung sind die Multischläuche je nach Bestellausprägung an der Halterung vor-
montiert. Die Halterung mit den Multischläuche müssen noch an die Montageplatte
geschraubt werden.
1. Die Halterung der Multischläuche mit den beigefügten Schrauben mit 3 Nm an die
Montageplatte festschrauben. An der Montageplatte sind Gewindebohrungen vorge-
sehen.
2. Zur besseren Positionierung die Halterung mit den Multischläuchen M3 und M4 als
erstes montieren.

Die Einzelschläuche am System sind je nach Konfiguration (Einkanal/Zweikanal) vom
Werk aus angeschlossen:
Multischlauch Funktion
M1 /M3(Druckluft- Druckluftansteuerung
schlauch) Armatur Messposition
Druckluftansteuerung
Armatur Serviceposition
Druckluftansteuerung
Wasserventil am Spül-
block
Druckluftansteuerung
Spülluft am Spülblock
(Rückschlagventil)
M2/M4(Flüssigkeits- Pumpe A/ Kanister
schlauch) A(links)
Pumpe B/ Kanister
B(mitte)
Pumpe C / Kanister C
(rechts)
Maximale Multschlauchlänge
Maximale Länge des Multischlauchs beträgt 10 m (32.8 ft).
Multischläuche kürzen
Die Schläuche im Multischlauch sind je nach Entfernungen anzupassen.
HINWEIS
Die einzelnen Schläuche können nicht zugeordnet werden.
‣
Schlauchmarkierungen nicht entfernen.
1. Verschraubung vom Wellschutzschlauch vom Wellschutzschlauch abdrehen und
dabei den Wellschutzschlauch nach hinten wegziehen.
 Der Stopften löst sich eigenständig von der Verschrauben des Wellschutz-
schlauch, beim Zurückziehen der Verschraubung.
M1 M2 M3 M4
Schlauchbezeichnung Anschlussbezeichnung Panel
Einkanal/Zweikanal Einkanal/Zweikanal
1/11 1/11
2/12 2/12
3/13 3/13
4/14 4/14
A/A2 A/A2
B/B2 B/B2
C/C2 C/C2
Liquiline Control CDC90
A0055095
