Elektrischer Anschluss
36

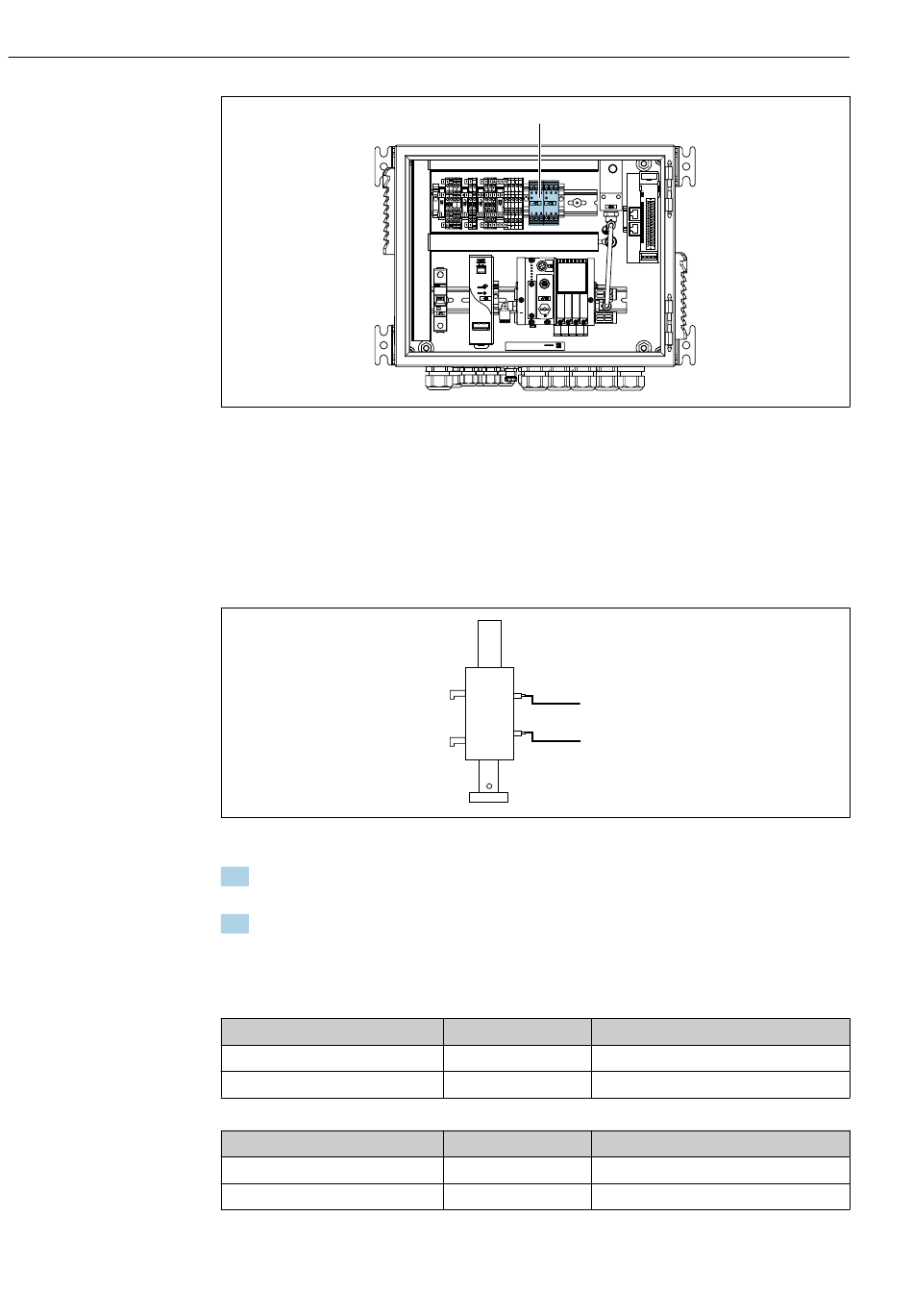

 27 Endstufenklemme in der pneumatischen Steuereinheit
1 Endstufenklemme
6.8.1 Cleanfit CPA472D
Die Armaturen mit pneumatischen Endlagenschalter sind auf elektrische Endlagenschalter
umzurüsten.
Überwachung der Armaturposition
 28 Positionsrückmeldung CPA472D
1. Die Kabel für die Positionsrückmeldung durch die Kabelverschraubung an der Unter-
seite der pneumatischen Steuereinheit führen.
2. Die Kabel an der Endstufenklemme verdrahten. Die Klemmen an der Endstufen-
klemme sind wie folgt vorbelegt:
Die Anschlüsse auf der Endstufenklemme in der pneumatischen Steuereinheit für 1-Kanal-
Gerät
Endstufenklemme T1 unten
Pin 1
Pin 2
Endstufenklemme T2 unten
Pin 1
Pin 2
1
W26
W25
Kabelader Funktion
W26, BN oberer Endlagenschalter
W26, BU oberer Endlagenschalter
Kabelader Funktion
W25, BN unterer Endlagenschalter
W25, BU unterer Endlagenschalter
Liquiline Control CDC90
A0055126
