Endress+Hauser Liquiline Control CDC90 Betriebsanleitung

Endress+Hauser Liquiline Control CDC90 Betriebsanleitung

Reinigungs- und kalibrierungsautomatisierung von memosenssensoren
Vorschau ausblenden Andere Handbücher für Liquiline Control CDC90:

Werbung

Quicklinks

Diese Anleitung herunterladen

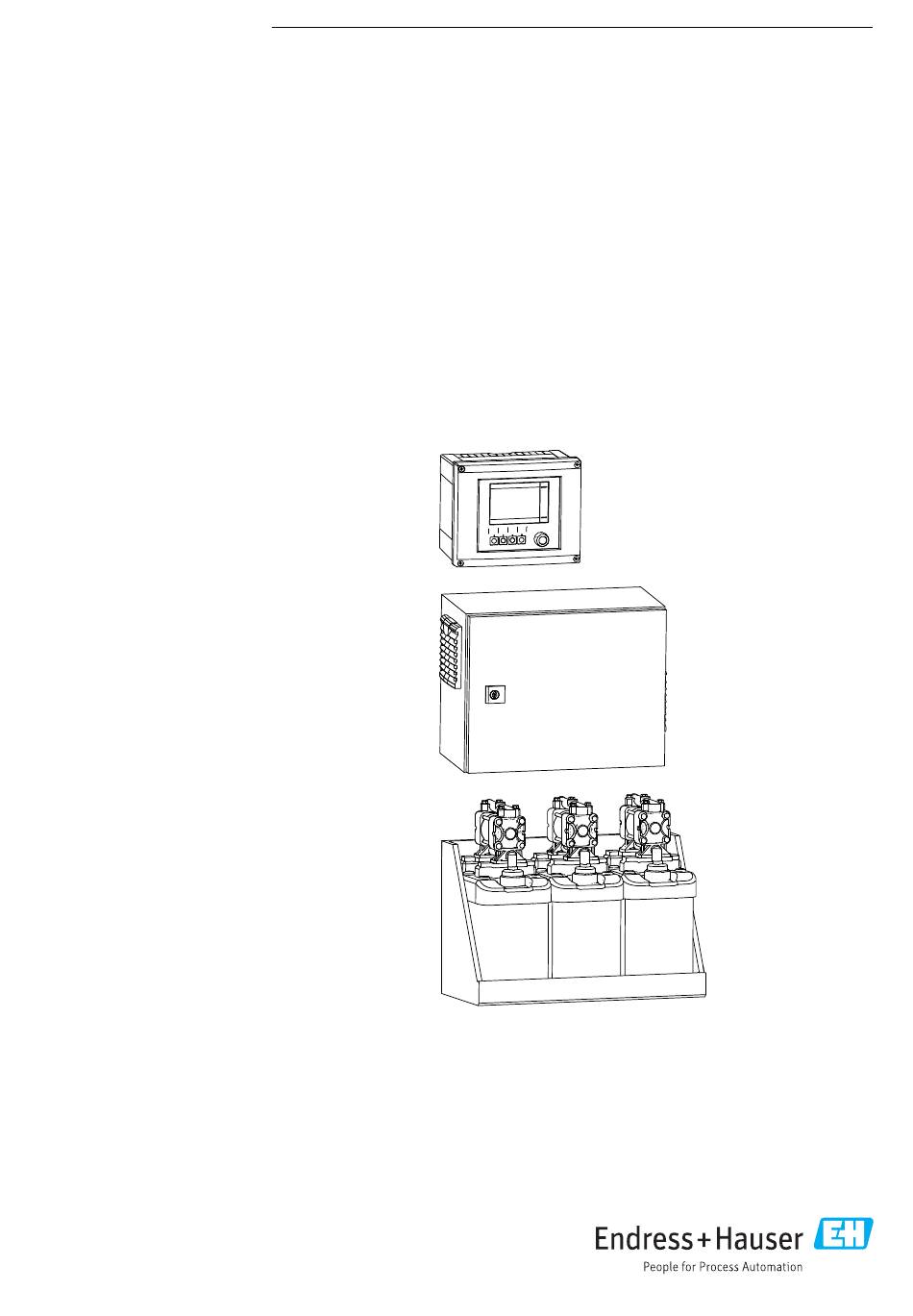

BA01707C/07/DE/01.17
71356848
Products
Betriebsanleitung
Liquiline Control CDC90
Reinigungs- und Kalibrierungsautomatisierung von
Memosenssensoren
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Liquiline Control CDC90

Inhaltszusammenfassung für Endress+Hauser Liquiline Control CDC90

  • Seite 1 Products Solutions Services BA01707C/07/DE/01.17 71356848 Betriebsanleitung Liquiline Control CDC90 Reinigungs- und Kalibrierungsautomatisierung von Memosenssensoren...
  • Seite 3 Liquiline Control CDC90 Inhaltsverzeichnis Inhaltsverzeichnis Zugriff auf Bedienmenü via Vor-Ort- Hinweise zum Dokument ... . 4 Anzeige ......54 Warnhinweise .
  • Seite 4 Verweis auf Dokumentation zum Gerät Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline Control CDC90 • Betriebsanleitung Memosens, BA01245C – Softwarebeschreibung für Memosens-Eingänge – Kalibrierung von Memosens-Sensoren – Sensorbezogene Diagnose und Störungsbehebung...
  • Seite 5 Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline Control CDC90 in Verbindung mit einen Liquiline CM44 ist ein vollautomatisches Mess-, Reinigungs- und Kalibriersystem für Memosenssensoren. Das System ist komplett versehen mit Versorgungskabeln und Verschlauchung.
  • Seite 6 Grundlegende Sicherheitshinweise Liquiline Control CDC90 VORSICHT Nicht abgeschaltete Reinigung während Kalibrierung oder Wartungstätigkeiten Verletzungsgefahr durch Medium oder Reiniger ‣ Schalten Sie eine angeschlossene Reinigung aus, bevor Sie einen Sensor aus dem Medium nehmen. ‣ Schützen Sie sich durch Schutzkleidung, -brille und -handschuhe oder andere geeignete Maßnahmen, wenn Sie die Reinigungsfunktion prüfen wollen und deshalb die Reini-...
  • Seite 7 Liquiline Control CDC90 Grundlegende Sicherheitshinweise Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und europäischen Normen sind berücksichtigt. 2.5.2 IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß...
  • Seite 8 Produktbeschreibung Liquiline Control CDC90 Produktbeschreibung Gerät inklusive Zubehörmöglichkeiten Eine komplette Messeinrichtung besteht aus folgenden Komponenten: • Steuereinheit • Medienverteiler • Kanisterpumpeneinheit Das System wird in verschiedenen Ausführungen angeboten. Hier sehen Sie eine Gesamt- übersicht mit allen Modulen des Systems. A0032271 ...
  • Seite 9 Liquiline Control CDC90 Produktbeschreibung 3.1.1 Gerätoptionen A0032274  3 CDC90 auf Montageplatte A0032273  2 CDC90 mit Schrank, Kühlmodul und Heizung (optional) A0032275  4 CDC90 Komponenten Endress+Hauser...
  • Seite 10 Produktbeschreibung Liquiline Control CDC90 Medienverteiler A0031834  5 Medienverteiler Pilotventilblock Busknoten Aktorenklemme Druckluft Endstufenklemme F1 Sicherung Medienverteiler und Steurereinheit Druckschalter F1 Sicherung Klimagerät (optional) Externes Remote IO, DIO 24 V Netzteil Pilotventile 230/100 V Klemme Filter 24 V Klemme Ventilscheibe...
  • Seite 11 Liquiline Control CDC90 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme 1. Achten Sie auf unbeschädigte Verpackung.  Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. 2. Achten Sie auf unbeschädigten Inhalt.
  • Seite 12 Warenannahme und Produktidentifizierung Liquiline Control CDC90 2. Wählen Sie unterhalb der Seite den Link Online-Tools zu Produktinformationen und dann Vom Bestellcode zur Konfiguration.  Ein Zusatzfenster öffnet sich. 3. Geben Sie den Bestellcode vom Typenschild in die Suchmaske ein und wählen Sie anschließend Details anzeigen.
  • Seite 13 Liquiline Control CDC90 Montage Montage Montagebedingungen Das Gerät ist für die Wandmontage bestimmt. Wandmontage als: • Panel • Umschrank • Offener Aufbau 5.1.1 Aufstellungsort Beachten Sie bei der Aufstellung des Gerätes folgende Punkte: • Stellen Sie sicher, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht.
  • Seite 14 Montage Liquiline Control CDC90 5.2.2 Abmessungen Montageplatte Steuereinheit 8 (0.31) 8 (0.31) 25 (0.98) 625 (24.6) 650 (25.6) A0033104  7 Montageplatte in mm (in) 5.2.3 Abmessungen Medienverteiler 210 (8.27) 380 (15.0) A0031929  8 Abmessungen Medienverteiler in mm (in) 5.2.4...
  • Seite 15 Liquiline Control CDC90 Montage 470 (18.50) 220 (8.66) 8.5 (0.33) Ø A0033139  10 Abmessungen Kanisterträger in mm (in) 65 (2.56) 140 (5.51) 151 (5.94) 190 (7.48) A0032277  11 Abmessungen Kanister mit Pumpe in mm (in) 5.2.5 Abmessungen Spülblock 195 (7.68)
  • Seite 16 Montage Liquiline Control CDC90 132.5 (5.2) 149 (5.87) A0033402  13 Abmessungen Umschaltventil 2. Messstelle in mm (in) 5.2.6 Abmessungen Heizung 66.8 (2.63) 70 (2.76) A0031945  14 Abmessungen Heizung in mm (in) 5.2.7 Abmessungen Montageplatte 770 (30.31) 8 (0.31) 150 (6.00)
  • Seite 17 Liquiline Control CDC90 Montage 5.2.8 Abmessungen Umschrank 800 (31.50) 350 (13.78) 396 (15.90) A0031930  16 Abmessungen Umschrank in mm (in) 800 (31.50) 396.2 (15.60) 270(10.60) 350 (13.78) 304 (11.67) A0031931  17 Abmessungen Umschrank mit Kühlmodul in mm (in)
  • Seite 18 Montage Liquiline Control CDC90 5.3.1 Wandmontage Umschrank A0031955  18 Montage der Halterungen Der Umschrank hat für die Halterung an der Wand Bohrlöcher vorgesehen. Dübel und Schrauben müssen bauseitig gestellt werden. ‣ Schrauben Sie nun den Umschrank an die Wand mit den von Ihnen gestellten Materia- lien.
  • Seite 19 Liquiline Control CDC90 Montage 0.5-2* (1.64-6.56) A0032617  19 Maximale Entfernungen der Systemkomponenten in m (ft) bei Verwendung der standardmäßig mitgelieferten Multischläuche je nach bestellter Multischlauchausführung Achten Sie darauf, dass die Multischläuche eine maximale Länge von 10 m (32.8 ft) haben.
  • Seite 20 Montage Liquiline Control CDC90 A0034409  21 Halterung Multischlauch ‣ Schrauben Sie die Halterung des Multischlauchs mit Unterlegscheiben wie auf der Gra- fik beschrieben an die Wand. 5.3.3 Spülblock an Armatur befestigen VORSICHT Verletzungsgefahr Es kann es zu Quetschungen oder anderen Verletzungen kommen.
  • Seite 21 Liquiline Control CDC90 Montage Multischlauch an Spülblock befestigen A0032731 1. Führen Sie die Schläuche durch die Öffnung am Spülblockblech. 2. Befestigen Sie mit dem Gegenstück die Kabelverschraubung. Anschluss an Spülblockventil A0032739 1. Schrauben Sie den Kopf des Ventils ab. 2. Entfernen Sie den Kopf und den darunter liegenden Klemmring.
  • Seite 22 Montage Liquiline Control CDC90 5.3.4 2. Messstelle A0033444 Führen Sie die Montageplatte mit dem Umschaltventil an der Halterung des Spülb- locks entlang. A0033445 Verbinden Sie die beiden Teile mit den mitgelieferten Schrauben. Mechanischer Anschluss VORSICHT Zu laute Pumpengeräusche Die Geräusche der Pumpen könnten unangenehm für das Gehör werden.
  • Seite 23 Liquiline Control CDC90 Montage A0031871  22 Verschlauchungsplan Medium und Druckluft Pumpen 1-3 (I = Input, O = Output) Prozessventil Pufferlösungen und Reiniger Wasseranschluss Armatur Flüssigkeit Spülblock Druckluft Pilotventilblock in der pneumatischen Steuereinheit Die einzelnen Schläuche befinden sich zusammengefasst in Multischläuche.
  • Seite 24 Montage Liquiline Control CDC90 5.4.2 Druckluftversorgung anschließen Druckluftversorgung Beachten Sie beim Anschluss folgende Punkte: • Die Druckluftleitung ist bauseitig zu stellen. • Der optimale Luftdruck beträgt 4...6 bar (58...87 psi). • Die Luft muss gefiltert (50 μm), öl- und kondensatfrei sein. Der Innendurchmesser muss mindestens 6 mm (0,23") betragen.
  • Seite 25 Liquiline Control CDC90 Montage Pilotventil Funktion Schlauch Nummer Druckluftansteuerung Pro- zessventil Verfahren der Armatur Druckluftansteuerung Arma- Spülluft Anschluss M1 am Spülblock und Armatur 3. Schließen Sie die Schläuche wie folgt an: A0034130  23 Anschlüsse M1 an Armatur und Spülblock M2- Flüssigkeitsschläuche von Pumpen zum Spülblock...
  • Seite 26 Montage Liquiline Control CDC90 A0033922  24 Anschluss Medien Anschluss M2 an Spülblock 2. Schließen Sie die Schläuche von den Pumpen an den Ventilen des Spülblock wie folgt A0033438 Schlauch Nummer Funktion Reiniger Puffer 1 Puffer 2 Endress+Hauser...
  • Seite 27 Liquiline Control CDC90 Montage M3 (2. Messstelle)- Luftschläuche vom Medienverteiler zum Umschaltventil und Armatur der 2. Messstelle Anschluss M3 im Medienverteiler Im Schlauchpaket des Multischlauchs M3 befinden sich folgende Schläuche: • Ansteuerung des Umschaltventils. • Druckluftansteuerung der Armatur • Verfahren der Armatur A0033441 Führen Sie die Schläuche des Multischlauchs M3 in die vorgesehene Kabelverschrau-...
  • Seite 28 Montage Liquiline Control CDC90 5.4.4 Spülleitung am Spülblock A0032651  25 Spülblock Reiniger (Pumpe 1) Luft Spülblock (Pilotventil 4) Puffer 2 (Pumpe 3) Wasseranschluss Ausgang Spülanschluss zur Armatur Luft Prozessventil (Pilotventil 3) Puffer 1 (Pumpe 2) Spülwasser anschließen Beachten Sie beim Wasseranschluss folgende Punkte: •...
  • Seite 29 Liquiline Control CDC90 Montage A0033443 1. Spülen Sie die Leitung gründlich durch. 2. Schließen Sie das Spülwasser (7) an den Wasseranschluss (6) des Spülblocks an. 3. Verbinden Sie den Spülkammeranschluss (4) am Spülblock (5) mit dem Spülan- schluss (3) des Umschaltventils (2) an.
  • Seite 30 Montage Liquiline Control CDC90 A+B=max 10 m A+B+C=max 10 m 1 = Medienverteiler 2 = Spülblock A = Länge Multischlauch zum Spülblock, Ansteuerung MS1 = Messstelle 1 von MS 1, MS 2 und die Medienschläuche MS2 = Messstelle 1 B und C = Länge Schläuche und Kabel vom Spülblock zur Messstelle 5.4.5...
  • Seite 31 Liquiline Control CDC90 Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen HINWEIS Das Gerät hat keinen Netzschalter ‣ Bauseitig ist eine Absicherung mit max. 10 A vorzusehen. Beachten Sie die lokalen Installationsvorschriften. ‣ Die Trennvorrichtung muss ein Schalter oder Leistungsschalter sein und muss von Ihnen als Trennvorrichtung für das Gerät gekennzeichnet werden.
  • Seite 32 Elektrischer Anschluss Liquiline Control CDC90 6.2.1 Belegung Kabelverschraubung A0033181  27 Kabelverschraubung Steuereinheit Verdrahtung Bezeichnung Belegung Versorgunggsspannung Ethernet Sensor 1. Messstelle Sensor 2. Messstelle Sensor, Schwimmschalter, Druckschalter, IPC Versorgung 6.2.2 Klemmenplan der Steuereinheit Die eindeutige Klemmenbezeichnung ergibt sich aus: Slot-Nr. : Port-Nr. : Klemme Gerät mit 2 Eingängen für digitale Sensoren, 2 Stromausgängen und 4 Relais...
  • Seite 33 Liquiline Control CDC90 Elektrischer Anschluss Slot 7 Port 1 Pin 41 128/SW Service A0031940  28 Erstellung eines Klemmenplans am Beispiel des NO-Kontakts (Klemme 41) eines Relais 6.2.3 Steuereinheit öffnen HINWEIS Spitze oder scharfe Hilfsmittel Der Einsatz ungeeigneter Hilfsmittel kann zu Kratzern auf dem Gehäuse oder Schäden an der Dichtung führen und damit die Gehäusedichtigkeit beeinträchtigen.
  • Seite 34 Elektrischer Anschluss Liquiline Control CDC90 6.2.4 Kabelmontageschiene A0025171  31 Kabelmontageschiene und ihre Funktion Kabelmontageschiene Weitere Gewindebolzen für Erdanschlüsse Gewindebolzen (Schutzleiteranschluss, zentraler Kabelschellen (Fixierung und Erdung der Sensor- Erdungspunkt) kabel) 6.2.5 Kabelschirm auflegen Verwenden Sie möglichst nur konfektionierte Originalkabel. Sensor-, Feldbus- und Ethernetkabel müssen geschirmte Kabel sein.
  • Seite 35 Liquiline Control CDC90 Elektrischer Anschluss 6.2.6 Kabelklemmen Steckklemmen für Memosens- und PROFIBUS/RS485-Anschlüsse Kabel bis Anschlag einführen Schraubendreher auf Feder drücken Schraubendreher herausziehen (Klemme öffnen) (Klemme schließen) Prüfen Sie nach dem Anschluss den festen Sitz jedes Kabelendes. Besonders konfek- tionierte Kabelenden lösen sich leicht, wenn sie nicht korrekt bis zum Anschlag einge- führt wurden.
  • Seite 36 Elektrischer Anschluss Liquiline Control CDC90 Versorgungsspannung an BASE-E anschließen – – – – – – L+ N- PE Power L/+ N/– PE L/+ N/– * A0015872 A0015873  35 Versorgungsanschluss am BASE-E  36 Gesamt-Anschlussplan BASE-E und Erweiterungsnetzteil (B) Internes Versorgungskabel Erweiterungsnetzteil Versorgungsspannung anschließen...
  • Seite 37 Liquiline Control CDC90 Elektrischer Anschluss HINWEIS Schutzleiter/Erdungskabel mit Adernendhülse oder offenem Kabelschuh Leichtes Lösen des Kabels und Verlust der Schutzfunktion ‣ Verwenden Sie zum Anschluss des Schutzleiters bzw. Erdungskabels an den Gewinde- bolzen ausschließlich ein Kabel mit geschlossenem Kabelschuh nach DIN 46211, 46225, Form A.
  • Seite 38 Elektrischer Anschluss Liquiline Control CDC90 1. Direkter Anschluss des Sensorkabels Schließen Sie das Sensorkabel an den Memosens-Klemmenstecker des Sensormoduls 2DS oder des Moduls Base-L, -H oder -E an. 2. Bei Anschluss über M12-Stecker Verbinden Sie den Sensorstecker mit einer vorher installierten oder werksseitig vor- handenen M12-Sensorbuchse.
  • Seite 39 Liquiline Control CDC90 Elektrischer Anschluss Zusätzliche Eingänge, Ausgänge oder Relais anschließen WARNUNG Fehlende Modulabdeckung Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen ‣ Wenn Sie Ihre Hardware ändern oder erweitern: Füllen Sie die Steckplätze immer von links nach rechts auf. Lassen Sie keine Lücke.
  • Seite 40 Elektrischer Anschluss Liquiline Control CDC90 2. Schließen Sie die Kabeladern gemäß Anschlussplan an: DIO 5 Kabel Supply/Digital I/O Digital In 2 Digital In 1 Supply 1 DIO 6 Kabel Supply/Digital I/O In 2 In 1 Supply 2 Supply 1 Die Kabel "12" und "13" sind für den IPC-Anschluss vorgesehen. Siehe →  47...
  • Seite 41 Liquiline Control CDC90 Elektrischer Anschluss 6.4.2 Stromeingänge Modul 2AI – –  43 Modul  44 Anschlussplan Eingang für das Kontrollsignal der Softkeys. Der zweite Eingang kann auch für die Fernsteuerung der Programmdurchführung verwendet werden. 6.4.3 Stromausgänge – –  46 Anschlussplan ...
  • Seite 42 Elektrischer Anschluss Liquiline Control CDC90 6.4.4 Relais Modul 4R  47 Modul  48 Anschlussplan Zur Steuerung der elektrischen Pumpen. Digitale Kommunikation anschließen 6.5.1 Ethernet anschließen Die Isolierung gegenüber auftretenden gefährlichen Spannungen muss von den ange- schlossenen externen Geräten gewährleistet werden.
  • Seite 43 Liquiline Control CDC90 Elektrischer Anschluss A0033454 Schließen Sie das Ethernet Adapterkabel W24 in die vorgesehene Kabelverschrau- bung "5".  Die Kabel W19 und W24 bilden eine Brücke. 3. Schließen Sie das Ethernet Adapterkabel am Ethernet-Switch (1) in den vorgesehe- nen Anschluss (2) an.
  • Seite 44 Elektrischer Anschluss Liquiline Control CDC90 Versorgungsspannung Ethernet-Switch anschließen A0034129 1. Schließen Sie die Versorgungsspannung (W9) für den Ethernet-Switch (1) an den Anschluss (2) an. 2. Führen Sie das Kabel in die Kabelverschraubung "9" des Medienverteilers →  48 3. Schließen Sie das W9 Kabel im Medienverteiler durch die Kabelverschraubung 4.
  • Seite 45 Liquiline Control CDC90 Elektrischer Anschluss LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung RJ45 10/100 • Aus = Übertragungsrate 10 MBit/s • Ein = Übertragungsrate 100 MBit/s...
  • Seite 46 Elektrischer Anschluss Liquiline Control CDC90 6.5.2 Busterminierung Zur Terminierung haben Sie zwei Möglichkeiten: 1. Interner Terminierungswiderstand (über DIP-Schalter auf der Modulplatine) "OFF" "ON"  51 DIP-Schalter für den internen Terminierungswiderstand ‣ Stellen Sie alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z.B. einer Pinzette, in die Stellung "ON".
  • Seite 47 Liquiline Control CDC90 Elektrischer Anschluss IPC anschließen A0033456 Schließen Sie das Kabel W9 in der Steuereinheit von innen in die vorgesehene M12- Kabelverschraubung "8". 2. Schließen Sie das W9-Kabel an das IPC-Modul (3) in den Anschluss X5 an. (NET) (I/O Bus)
  • Seite 48 Elektrischer Anschluss Liquiline Control CDC90 Medienverteiler anschließen 6.7.1 Belegung Kabelverschraubung 1 2 3 4 5 9 10 11 12 A0033199  53 Kabelverschraubung Medienverteiler Belegung Verdrahtung Bezeichnung Aktor Signalkabel Versorgungskabel Steuereinheit nicht belegt Ethernetkabel von Ventilblock W20->W22 Schlauch 8te/Schwarz in Ventilblock nicht belegt Schläuche M3...
  • Seite 49 Liquiline Control CDC90 Elektrischer Anschluss Klemme X2 oben Kabelader Funktion W6, BN Schwimmerschalter Puffer 2 W7, BK Druckschalter W7, BN Druckschalter 6.7.3 Armaturen CDC90 ist für folgende Armaturen ausgelegt: • Cleanfit CPA47x • CPA871/CPA875 Endlagenschalter Cleanfit CPA47x Armaturen mit pneumatischen Endlagenschalter werden auf elektrische umgerüstet.
  • Seite 50 Elektrischer Anschluss Liquiline Control CDC90 Cleanfit CPA8x Überwachung der Armatur A0032753  55 Druckluftansteuerung CPA87... Feedbackkabel A0017831 Endlagenschalter, Position Service Endlagenschalter, Position Messen Stecker, M12, Lötseite (Armatur innen) Codierung Stecker, Pin-Seite (Armatur außen) Klemmen Sie die Kabel an die vorgesehenen Pins, wie in der Grafik beschrieben.
  • Seite 51 Liquiline Control CDC90 Elektrischer Anschluss A0033429 Führen Sie das Kabel Ihrer Versorgungsspannung durch die Kabelverschraubung "5" des Medienverteilers. 3. Schließen Sie die Adern an die Aktorenklemme folgendermaßen an: Klemme X1 unten Kabelader L1, BN PE, GN-YE N, BU Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen...
  • Seite 52 Elektrischer Anschluss Liquiline Control CDC90 Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie alle nachfolgenden Fragen mit ja beantworten können.
  • Seite 53 Liquiline Control CDC90 Systemintegration Systemintegration Webserver 7.1.1 Aufbau der Datenverbindung 1. Starten Sie Ihren PC. 2. Stellen Sie zuerst in den Netzwerkverbindungseinstellungen des Betriebssystems eine manuelle IP-Adresse ein. 3. Starten Sie den Internet-Browser. 4. Wenn Sie zur Verbindung mit dem Internet einen Proxy-Server verwenden: Deaktivieren Sie den Proxy (Browser-Einstellungen unter "Verbindungen/LAN-Ein-...
  • Seite 54 Bedienungsmöglichkeiten Liquiline Control CDC90 Bedienungsmöglichkeiten Übersicht 8.1.1 Anzeige- und Bedienelemente A0031833  56 Übersicht Bedienung Touchdisplay LED-Leuchte (Grün = Betrieb, Rot= Fehler, Weiß= Aus) Softkeys (Funktionen einstellbar) Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.2.1 Bedienkonzept A0033711 Das CDC90 ist über ein Touchdisplay bedienbar. Außerdem stehen für die Programmbedie- nung Softkeys zur Verfügung.
  • Seite 55 Liquiline Control CDC90 Bedienungsmöglichkeiten 8.2.2 Softkeys belegen Die Softkeys sind mit folgenden Funktionen hinterlegt: Tastenkombination Funktion (gleichzeitig drü- cken) 1 und 2 Umschalten der Einstellung und Visualisierung der Messstelle auf 1 2 und 3 Umschalten der Einstellung und Visualisierung der Messstelle auf 2 3 und 4 Umschalten der Betriebsart "Service Armatur"...
  • Seite 56 Bedienungsmöglichkeiten Liquiline Control CDC90 8.2.3 Menüübersicht A0033714 Position Funktion Datum und Uhrzeit Fehlermeldung Anzeige und Navigation zur Messstelle Sprachauswahl Befehl, Schnellzugriff Messstellenübersicht Navigationsübersicht Menüpfad A0033712 Position Funktion Hauptmenü Setup, Einstellungsmöglichkeiten vom System und Programmkonfiguration Hauptmenü System, Messstellenübersicht, Wartungstätigkeiten und Verwaltung Hauptmenü...
  • Seite 57 Liquiline Control CDC90 Bedienungsmöglichkeiten Position Funktion Untermenü Zurück zur Navigationsübersicht Zugriff auf Bedienmenü via Webbrowser Über den Webserver stehen die selben Menüfunktionen wie für die Vor-Ort- Anzeige zur Verfügung. ‣ Geben Sie folgenden Pfad ein: 192.168.0.1:8080/cdc90.htm Wenn die IP Adresse des IPC sich geändert haben sollte, die richtige IP Adresse des IPC gefolgt mit :8080/cdc90.htm...
  • Seite 58 Inbetriebnahme Liquiline Control CDC90 Inbetriebnahme Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes ‣ Kontrollieren Sie, dass alle Anschlüsse entsprechend Anschlussplan korrekt ausgeführt sind. ‣ Stellen Sie sicher, dass die Versorgungsspannung mit der auf dem Typenschild angege- benen Spannung übereinstimmt.
  • Seite 59 Liquiline Control CDC90 Inbetriebnahme A0033912 1. Schrauben Sie den Schwimmerschalter auf. 2. Entnehmen Sie ihn zusammen mit dem Deckel und der Pumpe. 3. Befüllen Sie nun den leeren Kanister oder ersetzen Sie ihn durch einen vollen. Ver- wenden Sie zum Befüllen einen Trichter.
  • Seite 60 Inbetriebnahme Liquiline Control CDC90 9.3.2 Datum und Uhrzeit einstellen A0033834  58 Auswahl Systemzeit 1. Drücken Sie auf Systemzeit Einstellung in der oberen Menüleiste 2. Stellen Sie das Datum und die Uhrzeit in Ihrer gewünschten Zeitzone ein. 9.3.3 Startbildschirm Zur Kontrolle und Bedienung dient die Startübersicht. Sie ist in 4 Teile gegliedert: •...
  • Seite 61 Liquiline Control CDC90 Inbetriebnahme Um auf das Startbildschirm zurückzukommen gehen Sie auf Menü/System/Messtellen- übersicht. 9.3.4 Betriebsart Service Bei der Inbetriebnahme muss die Betriebsart auf Service gesetzt sein. 1. Gehen Sie im Menü unter Menü/Setup/Einstellungen. 2. Schalten Sie bei Betriebsart auf Service.
  • Seite 62 Inbetriebnahme Liquiline Control CDC90 9.3.8 Die Programme parametrieren Um die Messstellen zu überwachen, reinigen oder zu validieren besteht das System aus vorkonfigurierten Programmen und Programmschritten. Diese können erweitert oder neu erstellt werden. Während der Inbetriebnahme sollten Sie die vorhanden Programmschritte einstellen.
  • Seite 63 Liquiline Control CDC90 Betrieb Betrieb 10.1 Messmodus 10.1.1 Messwerte A0033715 Position Funktion Messwert Temperatur Programmschritt Name/ID/Restzeit Programmname Pfad:Menü/System/Messtellenübersicht/Messwerte Funktion Info Messwerte Messbild 1 Anzeige von • Hauptmesswert z.B. pH und Temperatur • Programmname • Programmschrittname • Armaturposition Messbild 2 Anzeige von •...
  • Seite 64 Betrieb Liquiline Control CDC90 10.1.2 Messstelle A0033716 Position Funktion Programm ID Programmschrittrestzeit Messwert- und Temperaturanzeige Ventil Spülblock Pilotventile, bei Betrieb leuchtet es grün Druckluft Kanisteranzeige, Restvolumen in Liter Gefördertes Pumpenvolumen in Liter Pumpe, bei Betrieb leuchtet es grün Programmschrittname Programmname Pfad:Menü/System/Messtellenübersicht/Messstelle...
  • Seite 65 Liquiline Control CDC90 Betrieb Pfad:Menü/Setup/Einstellungen Funktion Optionen Info nur zu sehen, wenn Betriebsart auf Auto ist Betriebsart Werkseinstellung Die Betriebsart bezieht sich auf das • Auto. Modus jeweilige Programm. • Manueller Modus Sind die Programme auf Auto. Modus • Stop Programm eingestellt und die Betriebsart auf •...
  • Seite 66 Betrieb Liquiline Control CDC90 Pfad:Menü/Setup/Einstellungen Funktion Optionen Info Kal. Messwert Werkseinstellung Messwertangabe • Undefiniert • pH • Redox mV • Redox % • Temperatur Werkseinstellung Bei Auswahl Zweipunktkalibrierung: Puffer 1 ...2 Bitte die Werte in CM44 Kalibrierein- stellung einfügen Min. Steigung Angabe der untersten Steigung für das...
  • Seite 67 Meas. In Messposition fahren ID 10 ist frei editierbar. Alle Programme können geändert bzw. optimiert werden. Der Standard Puffer 1 ist der Puffer 7 pH von Endress+ Hauser. Der Standard Puffer 2 ist der Puffer 4 pH von Endress+Hauser. Endress+Hauser...
  • Seite 68 Betrieb Liquiline Control CDC90 10.3.2 Programm erstellen Pfad:Menü/Setup/Programme Funktion Info Programm Auswahlliste von Programmen, die aus Pogrammschritten bestehen. Diese können in diesem Menü editiert werden. Programmname Eingabe bzw. Änderung des Programmname Programmschritt In diesem Menü können Sie die Programmschrittliste in einem Programm editieren Einfügen:...
  • Seite 69 Liquiline Control CDC90 Betrieb Name Funktion Measure position Fährt die Armatur in Messposition Service position Fährt die Armatur in Serviceposition Cleaner Steuert die Pumpe 1: Angeschlossen Reiniger Water Öffnet das Wasserventil H2O + Service Pos. Sperrwasser: Öffnet das Wasserventil Die Armatur fährt in Serviceposition H2O + Meas.
  • Seite 70 Betrieb Liquiline Control CDC90 Pfad:Menü/Setup/Programmschritte Funktion Optionen Info Einstellungen Pilotventil Auswahl Voreinstellung: • Pilotventil einsetzen Pilotventil einsetzen • Armatursteuerung Schaltet den Programmschritt ab • Armatur Messpos. Armatursteuerung • Armatur Servicepos. Regulierung des Drucks in der Armatur • Wasser • Luft Zusätzliche Auswahlmöglichkeiten:...
  • Seite 71 Liquiline Control CDC90 Betrieb Pfad:Menü/Setup/Programmschritte Funktion Optionen Info Sterilisation Auswahl mit Häckchen Der Programmschritt wird für die Sterilisation benutzt Wichtig für die Datenanalyse und Überwachung des Systems. Reinigung Auswahl mit Häckchen Der Programmschritt wird für die Reinigung benutzt Wichtig für die Datenanalyse und Überwachung des Systems.
  • Seite 72 Betrieb Liquiline Control CDC90 Das Programm lässt den Sensor reinigen und misst unmittelbar danach. Im Schritt "End" fließt das Wasser kontinuierlich in die Armatur. Dies kann in Anwendungen verwendet werden, bei denen der Batch extremer Temperaturen (bis zu 40 ° C) ausgesetzt und die Parkzeit größer als 2 Tage ist.
  • Seite 73 Fordert den Messumformer auf, Dateneingabekalibrierung Redox % vorzubereiten: Erfor- derlich in einem Kalibrierprogramm. Angaben mit der Temperatur-Tabelle: Fordert das System auf, die Messung unter der Berücksichtigung der Endress+Hauser Temperatur-Tabelle ein E+H Puffer 2 pH vorzunehmen. Fordert das System auf, die Messung unter der Berücksichtigung der Endress+Hauser Temperatur-Tabelle ein E+H Puffer 4 pH vorzunehmen.
  • Seite 74 Betrieb Liquiline Control CDC90 In diesem Beispiel wird ein Reinigungsprogramm zu einem Kalibrierprogramm erweitert. Name Dauer in Sekunden Service position Init. calibration Srart 1Pt.cal pH Water Cleaner Wait Cleaning end Buffer 7 Wait Buffer 1 end Meas. E+H 4.00 F...
  • Seite 75 Liquiline Control CDC90 Betrieb 10.3.4 Grenzwerte Grenzwerteinstellung Sensor Pfad:Menü/Setup/Grenzwerteinstellung/Sensor Funktion Optionen Info Grenzüberwachung Auswahl In diesem Menü kann die Grenzüberwachung • AUS ein oder ausgeschaltet werden. • EIN Werkseinstellung Warnung Regenerierungen Warngrenze der Regenerierungen. Alarm Regenerierungen Alarmgrenze für die Anzahl der Regenerierun- gen.
  • Seite 76 Betrieb Liquiline Control CDC90 10.3.5 Systemeinstellung Pfad:Menü/Systemeinstellung Funktion Info Nummer Eingabe der Messstellennummer Messstellenbezeichnung Bezeichnung der Messstelle ATEX Angabe, ob sich die Messstelle im Explosionsgeschützen Bereich befindet. Angeschlossener Sensor pH Glas; pH Isfet; Redox; pH Redox: Default Wert Fernsteuerung Stromwerte für die einzelnen Programme: ‣...
  • Seite 77 Liquiline Control CDC90 Betrieb Pumpe Die Ansteuerung der Pumpen geht über das Menü Systemeinstellung. Hier werden Die Pilotventile eingestellt. Pfad:Menü/Systemeinstellung/Pumpe Funktion Optionen Info Pumpentyp Werkseinstellung Pneumatisch oder Elektrisch Pneumatisch Pilotventil Slot Werkseinstellung Geben Sie hier den Slot der Pilotventile ein, wenn Sie mehr als einen haben.
  • Seite 78 Betrieb Liquiline Control CDC90 Pfad:Menü/Systemeinstellung/Pilotventilblock Funktion Optionen Info Startposition Eingabe über Textbox Position des Slots im Pilotventilblock Steuerung der Prozessventile Eingabe über Textbox Steuerung im Pharmabereich Armatur Pfad:Menü/Systemeinstellung/Armatur Funktion Optionen Info Werkseinstellung Das Gerät funktioniert mit zwei Armaturtypen.: 87x Serie.
  • Seite 79 Liquiline Control CDC90 Betrieb Pfad:Menü/Systemeinstellung/Kommunikation Funktion Optionen Info Analogausgänge Auswahl Auswahl der Stromausgänge in mA • 0...20 mA • 4...20 mA Werkseinstellung 0...20 mA Spreizung Angaben für die Stromausgänge 1 und 2, diese Werte kommen vom Messumformer. Werkseinstellung 2.00...12.00 Temperatur Werkseinstellung 10.00...45.00...
  • Seite 80 Betrieb Liquiline Control CDC90 Pfad: Befehl Funktion Info Nächster Schritt Der nächste Programmschritt wird gestartet. Kann aber nur betätigt werden, wenn ein Fehler aufgetreten ist. Armatur Service Die Armatur fährt in die Serviceposition. Kalibrierung Zweipunktkal. star- Beginn der Zweipunktkalibrierung. 10.4 Kalibrierung •...
  • Seite 81 Liquiline Control CDC90 Betrieb 10.5.2 Konfiguration mit CM44 Analoge Ausgänge Wenn Sie die Ausgänge des CM44 konfigurieren möchten, dann gehen Sie folgenderma- ßen vor: • Schließen Sie den Messumformer über den Ethernet-Switch an das Gerät an. • Gehen Sie auf Menü/Setup/Ausgänge: Stromausgänge...
  • Seite 82 Betrieb Liquiline Control CDC90 Messwert in Abhängigkeit von Datenquelle Datenquelle Messwert pH Glas Auswahl • Rohwert mV pH ISFET • pH • Temperatur Redox Auswahl • Temperatur • Redox mV • Redox % Sauerst. (amp.) Auswahl • Temperatur Sauerst. (opt.) •...
  • Seite 83 Liquiline Control CDC90 Betrieb Datenquelle Messwert Regler 1 Auswahl • Bipolar Regler 2 (nur für Stromausgänge) • Unipolar+ • Unipolar- Mathematische Alle mathematischen Funktionen können ebenfalls als Datenquelle und der daraus Funktionen errechnete Wert als Messwert verwendet werden. Ausgabe der Reglerstellgröße über den Stromausgang Ordnen Sie Unipolar+ dem Ausgang zu, an dem ein Aktor angeschlossen ist, der den Messwert anheben kann.
  • Seite 84 Betrieb Liquiline Control CDC90 Stellgröße eines Reglers ausgeben Zur Ausgabe einer Reglerstellgröße über ein Relais wird dieses moduliert. Das Relais zieht an (Puls, t ) und fällt wieder ab (Pause, t Funktion = Regler Funktion Optionen Info Datenquelle Auswahl Wählen Sie den Regler, der als Datenquelle die- •...
  • Seite 85 Liquiline Control CDC90 Betrieb Funktion = Regler Funktion Optionen Info Stellgrößentyp Auswahl Hier wird festgelegt, von welchem Teil des Reg- • Kein lers das Relais gespeist werden soll. Unipolar(+) • Unipolar(-) ist der Teil der Stellgröße, die der Regler benutzt, •...
  • Seite 86 Betrieb Liquiline Control CDC90 Funktion = Diagnosemeldung Funktion Optionen Info Betriebsmodus Auswahl wie zugeordnet • wie zugeordnet Mit dieser Auswahl werden über das Relais die • Namur M Diagnosemeldungen ausgegeben, die Sie dem • Namur S Relais individuell zugeordnet haben.
  • Seite 87 Liquiline Control CDC90 Betrieb Konfiguration binärer Ausgänge Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Binärausgang Auswahl Ein-/Ausschalten des Ausgangs • Aus • Ein Werkseinstellung Signaltyp Auswahl Wählen Sie den Signaltyp. • Statisches Signal Statisches Signal • PFM Vergleichbar einem Relais: Ausgabe eines Diag-...
  • Seite 88 Betrieb Liquiline Control CDC90 Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Datenquelle Auswahl Quelle, deren Wert als Frequenz über den binä- • Keine ren Ausgang ausgegeben werden soll. • Sensoreingänge • Binäreingänge • Regler • Feldbussignale • Mathefunktionen Werkseinstellung Keine Messwert Auswahl Wählen Sie den Messwert, der als Frequenz über...
  • Seite 89 Liquiline Control CDC90 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Übersicht zu Diagnoseinformationen 11.1.1 Gerätebedingte, allgemeine Diagnosemeldungen Zum Aufrufen der Fehlerliste wählen Sie: Pfad: Menü/DIAG/Diagnoseliste Pos. Fehlermeldung Fehlerbehebung Die Zeit für die Durchführung des Programmschritts ist überzogen. Für mehr Informationen werden weitere Fehlermeldung ausgege- ben.
  • Seite 90 Diagnose und Störungsbehebung Liquiline Control CDC90 Pos. Fehlermeldung Fehlerbehebung Messwert unsicher. Reinigen Sie den Sensor. Mögliche Gründe: Prüfen Sie die Applikation. Sensor verschmutzt Applikation falsch Messwert ungültig Prüfen Sie die Sensorversorgung. Geräteneustart durchführen unter Setup/ Diagnose /Zurücksetzen. ‣ Messwert nicht vorhanden.
  • Seite 91 Liquiline Control CDC90 Diagnose und Störungsbehebung Pos. Fehlermeldung Fehlerbehebung ‣ Invalide Dateneingabe bei der Prüfen Sie die Pufferwerte und die Grenz- Kalibriereinstellung. werte der Kalibrierergebnisse. Ungültige Dateneingabe ‣ Unstabile Messwerte. Stellen Sie sicher, dass der Prozess stabil ist. Wiederholen Sie die Kalibrierung. Wechseln Sie den Sensor.
  • Seite 92 Diagnose und Störungsbehebung Liquiline Control CDC90 Pos. Fehlermeldung Fehlerbehebung ‣ Warn Fördervolumengrenze der Tauschen Sie die Pumpe. Pumpe 3 erreicht. ‣ Alarm Fördervolumengrenze der Tauschen Sie die Pumpe. Pumpe 3 erreicht. Hochstromverbrauch der Pumpen- einheit Max. Nullpunkt Warnung Prüfen Sie den Sensor.
  • Seite 93 Liquiline Control CDC90 Diagnose und Störungsbehebung 11.2 Überwachung des Systems Das Gerät bietet Ihnen die Möglichkeit, das System zu überwachen. Sämtliche eingestellte Funktionen sind hier ablesbar. ‣ Gehen Sie zu Menü/DIAG/Überwachung. Pfad:Menü/DIAG/Überwachung Funktion Sensor Betriebszeit Anzahl Kalibrierungen Letzte Kalibrierung Nächste Kalibrierung Letzte Reinigung Nächste Reinigung...
  • Seite 94 Wartung Liquiline Control CDC90 Wartung WARNUNG Prozessdruck und -temperatur, Kontamination, Elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Falls bei der Wartung der Sensor ausgebaut werden muss, vermeiden Sie Gefahren durch Druck, Temperatur und Kontamination. ‣ Schalten Sie das Gerät spannungsfrei bevor Sie es öffnen.
  • Seite 95 Liquiline Control CDC90 Wartung 12.1.1 Medienverteiler Wöchentlich Jährlich Prüfen Sie Druckluftanschlüsse auf Prüfen Sie ob Innenraum sauber, trocken und frei von Kor- Dichtigkeit: rosion ist. • Pilotventile • Reinigen und trocknen Sie den Innenraum • Pumpen • Prüfen Sie Dichtungen, Verschraubungen und Pumpen auf Dichtigkeit und Unversehrtheit.
  • Seite 96 Wartung Liquiline Control CDC90 12.1.3 Armaturen Für die Wartung und Fehlerbeseitigung an der Armatur ziehen Sie die entsprechende Armaturen-Betriebsanleitung zu Rate. Dort finden Sie die Beschreibungen für Montage, Demontage, Sensortausch, Dichtungstausch, Beständigkeit sowie Hinweise auf Ersatzteile und Zubehör. Wöchentlich Jährlich Prüfen Sie das Armatureno-...
  • Seite 97 Liquiline Control CDC90 Wartung 12.1.5 Kabel, Anschlüsse und Versorgungsleitungen Wöchentlich Monatlich Halbjährlich ‣ Prüfen Sie die Dichtigkeit Wenn die Armatur sich Prüfen Sie, ob Innenraum und Leiter- von: in feuchter Umgebung karten sauber, trocken und frei von Kor- oder im Freien befindet rosion sind.
  • Seite 98 Reparatur Liquiline Control CDC90 Reparatur 13.1 Allgemeine Hinweise Verwenden Sie ausschließlich die Ersatzteile von Endress + Hauser um eine sichere und stabile Funktion zu gewährleisten. Ausführliche Informationen zu den Ersatzteilen erhältlich über: www.endress.com/device-viewer Kontrollieren Sie nach der Reparatur auf Vollständigkeit, sicheren Zustand und Funk- tion.
  • Seite 99 • Gehäuseunterteil Feldgehäuse • Kabelmontageschiene mit Doppelschellenklemmen und Schrauben (Pos. 12) • Anleitung Ersatzteilkits CM44x Kit CM44x/CM44xR: Elektronikmodul Backplane 71101457 • Backplane komplett • Austausch nur durch Endress+Hauser-Service Kit CM444R, CM448R 71222276 Schaltschrankeinbaugehäuse komplett Kit CM44x/CM44xR: Elektronikmodul Erweiterungsbackplane 71141366 • Erweiterungsbackplane komplett •...
  • Seite 100 Reparatur Liquiline Control CDC90 Pos. Bestellnr. Kit CM44x/CM44xR: Erweiterungsmodul AOR (2 Relais + 2 Stromausgänge) 71111053 • Erweiterungsmodul AOR komplett • Anleitung Ersatzteilkits CM44x Kit CM44x/CM44xR: Klemmensatz Erweiterungsmodul AOR 71107453 Kit CM44x/CM44xR: Erweiterungsmodul 4R (4 Relais) 71125376 • Erweiterungsmodul 4R komplett •...
  • Seite 101 Liquiline Control CDC90 Reparatur 13.2.2 Medienverteiler A0031834  62 Medienverteiler Pos. Bestellnr. Kit CDC90 Luftfilter 71361218 Kit CDC90 Wandhalterung 71361219 Kit CDC90 Verschraubungen 71361220 Kit CDC90 Ventilinsel 8-fach 71361221 Kit CDC90 Ventilinsel 16-fach 71361222 Kit CDC90 Ventilmodul 2-fach (NC) 71361223...
  • Seite 102 Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.
  • Seite 103 Liquiline Control CDC90 Zubehör Beachten Sie die lokalen Vorschriften. Batterien müssen Sie zwingend entsprechend der lokalen Batterieverordnung entsor- gen. Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Doku- mentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich an Ihren Ser- vice oder Ihre Vertriebszentrale.
  • Seite 104 Zubehör Liquiline Control CDC90 14.1.2 Emaille-pH-Elektroden Ceramax CPS341D • pH-Elektrode mit pH-empfindlichem Emaille • Für höchste Ansprüche an Messgenauigkeit, Druck, Temperatur, Sterilität und Lebens- dauer • Produktkonfigurator auf der Produktseite: www.endress.com/cps341d Technische Information TI00468C 14.1.3 Redoxsensoren Orbisint CPS12D • Redoxsensor für die Prozesstechnik •...
  • Seite 105 Liquiline Control CDC90 Zubehör Tophit CPS491D • ISFET-Sensor mit Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Produktkonfigurator auf der Produktseite: www.endress.com/cps491d Technische Information TI00377C 14.1.5 pH-Redox-Kombisensoren Memosens CPS16D • pH-Redox-Kombisensor für die Prozesstechnik • Mit schmutzabweisendem PTFE-Diaphragma • Mit Memosens-Technologie •...
  • Seite 106 Zubehör Liquiline Control CDC90 Kit CM442: Upgradekit auf CM444/CM448 • Erweiterungsnetzteil 24 V DC und Erweiterungsbackplane • Basismodul BASE-E • Bei der Bestellung des Kits müssen Sie die Seriennummer ihres Geräts angeben. • Best.-Nr. 71211434 14.3 Sonstiges Zubehör 14.3.1 SD-Karte •...
  • Seite 107 Liquiline Control CDC90 Technische Daten Technische Daten 15.1 Eingang Messgrößen → Dokumentation des angeschlossenen Sensors Messbereiche → Dokumentation des angeschlossenen Sensors Eingangstypen • Digitale Sensoreingänge für Sensoren mit Memosens-Protokoll • Analoge Stromausgänge (optional) • Digitale Eingänge (optional) • Relais (optional) Eingangssignal Je nach Ausführung:...
  • Seite 108 Technische Daten Liquiline Control CDC90 Prüfspannung 500 V 15.4 Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: 2 x 0/4 ... 20 mA, aktiv, galvanisch getrennt gegeneinander und gegen die Sensorstromkreise EtherNet/IP Signalkodierung IEEE 802.3 (Ethernet) Datenübertragungsrate 10 / 100 MBd...
  • Seite 109 Liquiline Control CDC90 Technische Daten 15.6 Stromausgänge, aktiv Spanne 0 ... 23 mA 2,4 ... 23 mA bei HART-Kommunikation Signal-Charakterisierung linear Elektrische Spezifikation Ausgangsspannung max. 24 V Prüfspannung 500 V Endress+Hauser...
  • Seite 110 Technische Daten Liquiline Control CDC90 15.7 Relaisausgänge Elektrische Spezifikation Relaistypen • 1 Wechselkontakt einpolig (Alarmrelais) • 2 oder 4 Wechselkontakte einpolig (optional mit Erweiterungsmodulen) Maximale Last • Alarmrelais: 0,5 A • Alle anderen Relais: 2,0 A Schaltvermögen der Relais Basismodul (Alarmrelais) Schaltspannung Last (max.)
  • Seite 111 Liquiline Control CDC90 Technische Daten 15.8 Protokollspezifische Daten EtherNet/IP Protokoll EtherNet/IP ODVA-Zertifizierung Geräteprofil Generisches Gerät (product type: 0x2B) Hersteller-ID 0x049E Gerätetyperkennung 0x109C Polarität Auto-MIDI-X Verbindungen Explicit Message 6 Multicast 3 consumers Minimum RPI 100 ms (default) Maximum RPI 10000 ms...
  • Seite 112 Technische Daten Liquiline Control CDC90 Webserver Der Webserver ermöglicht den Vollzugriff auf Gerätekonfiguration, Messwerte, Diagnose- meldungen, Logbücher und Servicedaten über Standard-WiFi/WLAN/LAN/GSM- oder 3G- Rooter mit einer benutzerdefinierten IP-Adresse. TCP-Port Unterstützte Merkmale • Ferngesteuerte Gerätekonfiguration(1 Session) • Speichern/Wiederherstellen der Gerätekonfiguration (über SD-Karte) •...
  • Seite 113 Liquiline Control CDC90 Technische Daten Messabweichung Stromein- Typische Messabweichungen: und ausgänge < 20 µA (bei Stromwerten < 4 mA) < 50 µA (bei Stromwerten 4 ... 20 mA) jeweils bei 25 ˚C (77˚ F) zusätzliche Abweichung in Abhängigkeit von der Temperatur: <...
  • Seite 114 Technische Daten Liquiline Control CDC90 Elektrische Sicherheit IEC 61010-1, Schutzklasse I Niederspannung: Überspannungskategorie II Umgebung < 2000 m (< 6562 ft) ü. NN Max. Höhe über NN < 2000 m (< 6562 ft) ü. NN Verschmutzungsgrad Das Produkt ist für Verschmutzungsgrad 2 geeignet.
  • Seite 115 Liquiline Control CDC90 Technische Daten Gerät Material Medienverteiler Gehäuse Nichtrostender Stahl 1.4301 (AISI 304), lackierter Stahl Gehäusedichtungen EPDM (Ethylen-Propylen-Dien-Kautschuk) Kabelverschraubungen PA (Polyamid) V0 nach UL94 Gehäusedichtungen EPDM Pumpenkanistereinheit Pumpe PVDF+CF/PP/NBR+PTFE/PTFE/PP Kanister Schwimmschalter PVC/EPDM/PE Kanisteraufsatz ABS/PMMA Halterung M5 L110*B40 W8 O-Ring...
