Liquiline Control CDC90
Endress+Hauser

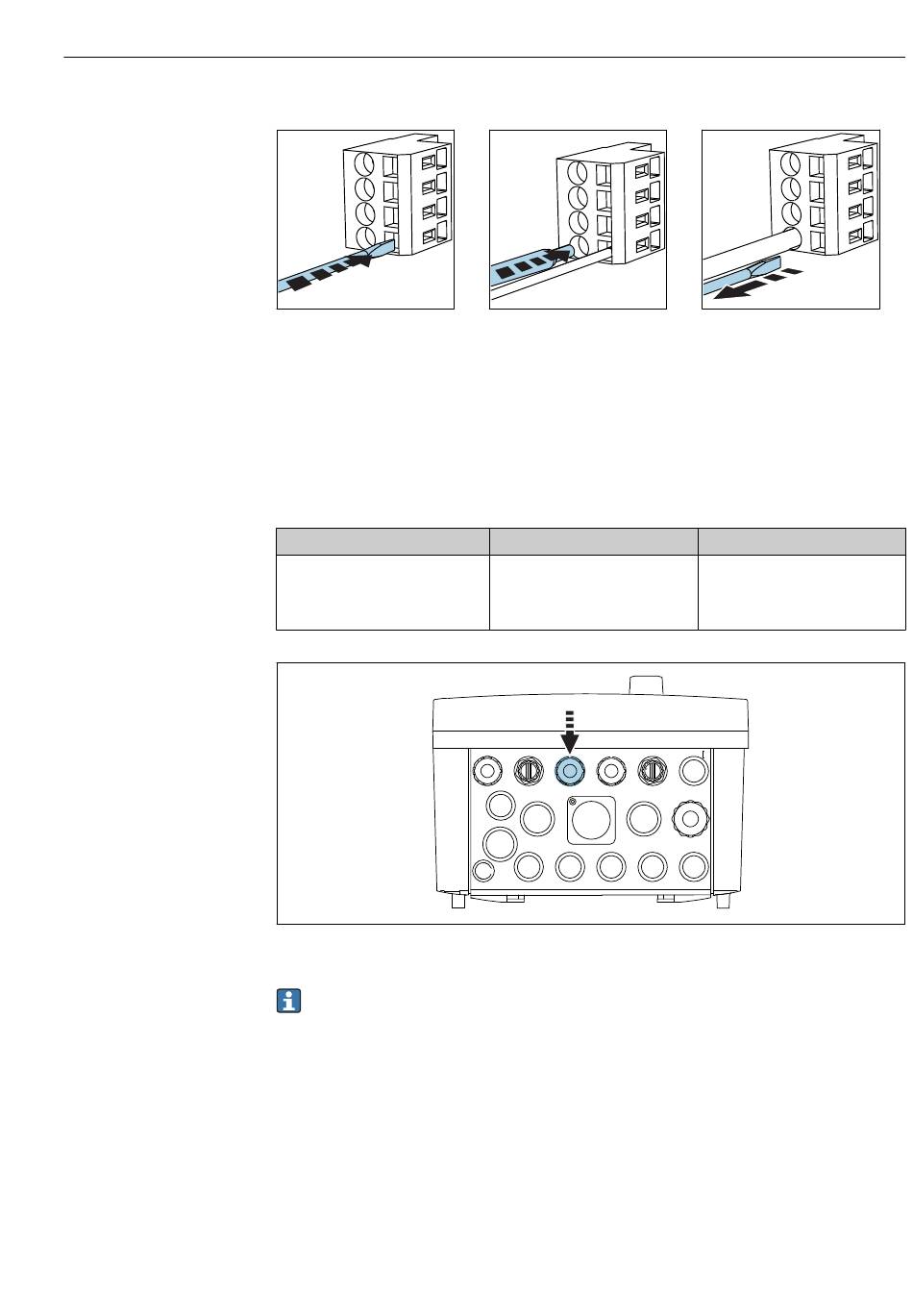

Alle anderen Steckklemmen
Schraubendreher auf Feder
drücken (Klemme öffnen).
6.3
Sensoren anschließen
6.3.1
Sensortypen
Sensoren mit Memosens-Protokoll
Sensortypen
Digitale Sensoren ohne zusätzliche
interne Spannungsversorgung
Sensorkabel der 1. Messstelle durch die vorgesehen Kabelverschraubung "6" führen.
Die Kabelverschraubung "7" ist für den Sensor der 2. Messstelle vorgesehen.
Sensorkabel anschließen
Direkter Anschluss des Sensorkabels
Sensorkabel an den Klemmenstecker des Moduls BASE2-E anschließen.
Kabel bis Anschlag einführen.
Sensorkabel
mit Steckverbindung und induktiver
Signalübertragung
H
5
6
7
Elektrischer Anschluss
Schraubendreher herausziehen
(Klemme schließen).
Sensoren
• pH-Sensoren
• Redox-Sensoren
• Kombinierte pH-/Redox-Senso-
ren
8
G
A0033455
29
