Elektrischer Anschluss
30

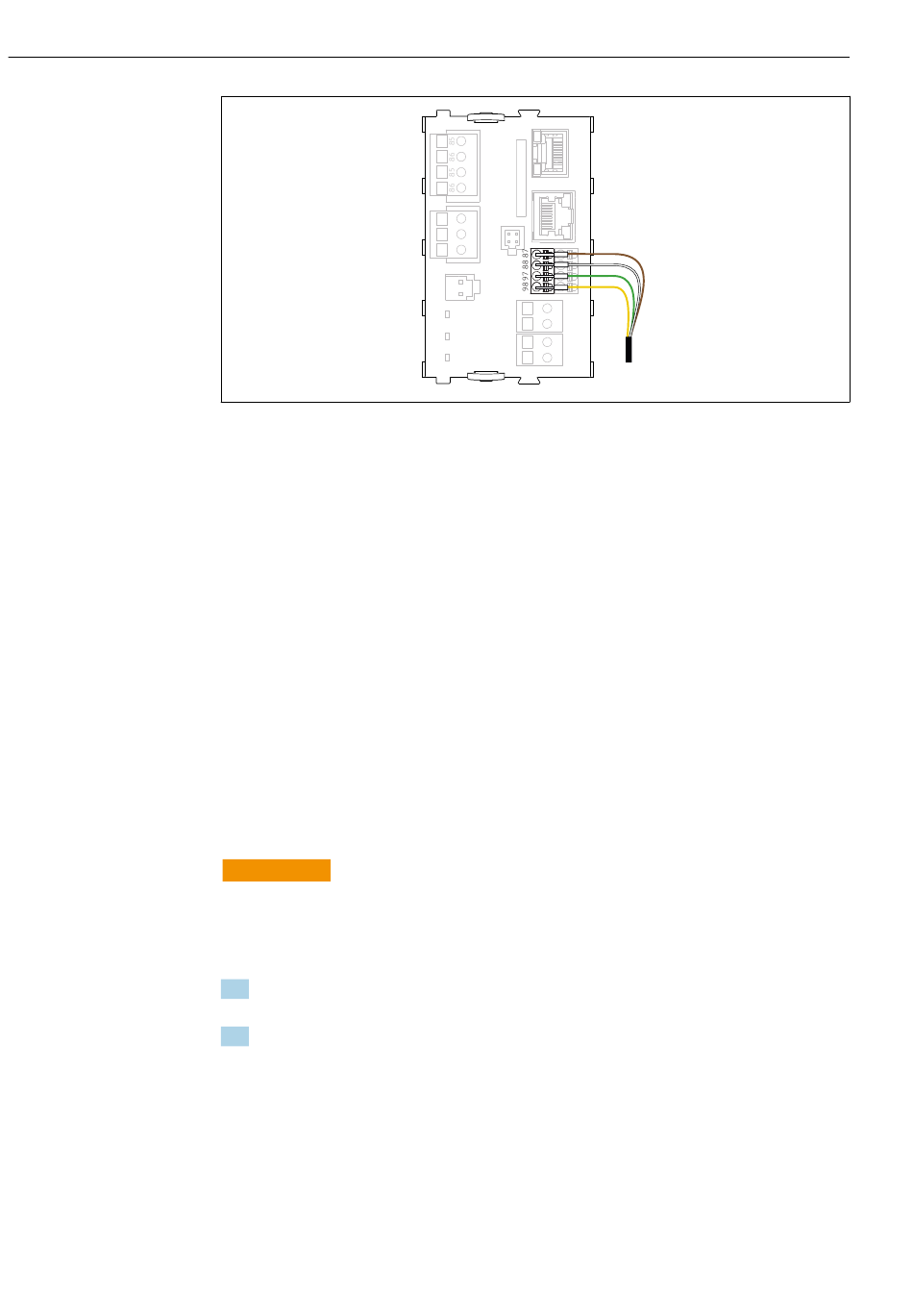

 20
Direkter Anschluss der Sensoren ohne zusätzliche Versorgungsspannung
6.4
Kommunikation anschließen
Folgende Kommunikationsmöglichkeiten in der CDC90 Steuereinheit stehen zur Verfü-
gung:
• Analoge Stromeingang- und Ausgänge
• Ansteuerung erfolgt über den Analogen Stromeingang (AI).
• Die Signalrückmeldung erfolgt über den Analogen Stromausgang (AO).
• Die Einstellungen sind über dem Webserver des Messumformers (Standard IP Adresse
192.168.0.4) oder der Vor-Ort-Anzeige zu realisieren.
• Modbus TCP (Server). Für die Anbindung zwischen Modbus TCP zum Gerät. Folgende
Protokolle vom Prozessleitsystem werden mit einem vorkonfigurierten Gateway ermög-
licht.
• PROFIBUS DP (Slave)
• EtherNet/IP
• PROFINET (Device)
• Digitale Kommunikation
6.5
Analoge Kommunikation anschießen
WARNUNG
L
Fehlende Modulabdeckung
Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen!
Nur 4AO Modul nachrüstbar auf Steckplatz 7. Sonstige Hardware darf nicht verändert
werden.
1. Zusätzlich benötigte Schirmungen zentral im Schaltschrank über bauseitige Klem-
menblöcke mit PE verbinden.
2. Anschluss der Klemmen hier befolgen: →  28
Anschluss analoge Kommunikation
Für die analoge Kommunikation, die Signalleitung an die folgenden Anschlüsse anschlie-
ßen:
• Der Analogausgang 1:2 am in BASE2-E-Modul wird für die Kommunikation mit CDC90
verwendet.
• Der Analogeingang 4:2 (Modul 2AI) wird für die Kommunikation mit dem CDC90 ver-
wendet.
Liquiline Control CDC90
BN
WH
GN
YE
Sensor
Endress+Hauser
A0039629
