BA02241C/07/DE/01.22-00
71560675
2022-02-28
Gültig ab Version
02.02.00
Products
Betriebsanleitung
Liquiline Control CDC90
Datenübertragung über EtherNet/IP
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Liquiline Control CDC90

  • Seite 1 Products Solutions Services BA02241C/07/DE/01.22-00 71560675 2022-02-28 Gültig ab Version 02.02.00 Betriebsanleitung Liquiline Control CDC90 Datenübertragung über EtherNet/IP...
  • Seite 3 Liquiline Control CDC90 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Symbole ......
  • Seite 4: Symbole Am Gerät

    Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben. Dokumentation Diese Zusatzdokumentation ist nur in Verbindung mit einem Liquiline Control CDC90 mit EtherNet/IP zu verwenden. Diese Zusatzdokumentation ist ein Bestandteil der Betriebsanleitung und erweitert diese um Informationen zum Einsatz mit EtherNet/IP.
  • Seite 5: Abkürzungsverzeichnis

    Liquiline Control CDC90 Hinweise zum Dokument Abkürzungsverzeichnis n.A. Nicht anwendbar Not a Number (IEEE-754, 7Fh A0h 00h 00h) Elektronisches Typenschild (engl. electronic name plate) I&M Identification & Maintenance Analog Input (PA-Profil Funktionsblock) Discrete Input (PA-Profil Funktionsblock) Analog Output (PA-Profil Funktionsblock)
  • Seite 6: Grundlegende Sicherheitshinweise

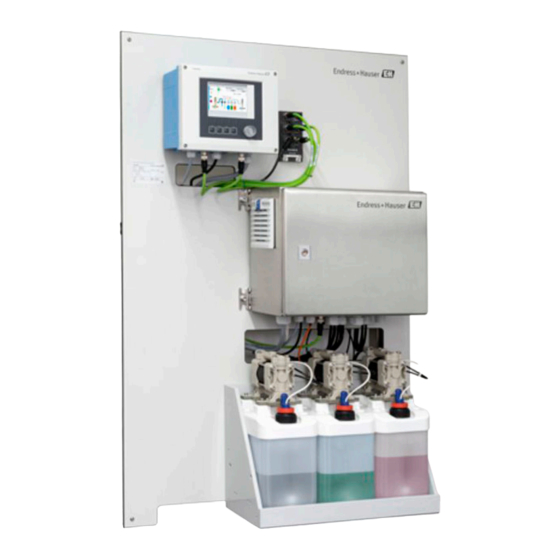

    Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dür- fen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline Control CDC90 ist ein vollautomatisches Mess-, Reinigungs- und Kalibriersystem für Memosens-Sensoren. Das System ist komplett versehen mit Versorgungskabeln und Verschlauchung. 2.2.1 Nicht bestimmungsgemäße Verwendung...
  • Seite 7 Liquiline Control CDC90 Grundlegende Sicherheitshinweise Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. VORSICHT Nicht abgeschaltete Programme während der Wartungstätigkeiten. Verletzungsgefahr durch Medium oder Reiniger! ‣ Laufende Programme beenden. ‣ In den Service Modus schalten bevor Sie Sensoren aus der Armatur nehmen.
  • Seite 8: Produktsicherheit

    Grundlegende Sicherheitshinweise Liquiline Control CDC90 Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und internationalen Normen sind berücksichtigt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß...
  • Seite 9: Elektrischer Anschluss

    Leitsystem. Für ein ein- und zweikanaliges System ist nur ein Gateway erforderlich und in der Bestel- lung enthalten. Die Montage und Verdrahtung lesen Sie die Installationsanleitung des Gateways im Lieferumfang der Liquiline Control CDC90. Gateway muss extern verbaut werden. A0044819 ...
  • Seite 10: Ip-Konfiguration Zwischen Gateway Und Prozessleitsystem (Pls)

    Elektrischer Anschluss Liquiline Control CDC90 3.1.2 IP-Konfiguration zwischen Gateway und Prozessleitsystem (PLS) 1. Die EtherNet/IP-Schnittstelle auf der Oberseite des Gateways anschließen. →  1,  9 2. Beim Anschließen der Stromversorgung vorher sicherstellen, dass sich alle Schalter in der oberen (Null-)Position befinden.
  • Seite 11: Systemintegration

    Liquiline Control CDC90 Systemintegration Systemintegration EtnerNet/IP-Kommunikation im System einbinden 4.1.1 EDS-Datei Die Datei kann über folgenden Quellen bezogen werden: Deutsch https://www.de.endress.com/de/messgeraete-fuer-die-prozesstechnik/ fluessigkeitsanalyse-produktuebersicht/pH-elektrode-automatische-reinigung- kalibrierung-cdc90 English https://www.endress.com/en/Field-instruments-overview/liquid-analysis-product- overview/pH-sensor-automatic-cleaning-calibration-cdc90 ‣ Folgende EDS-Datei in das PLS-System hochladen: 005A000C004B0300.eds Die folgenden herstellerspezifischen EDS-Dateien sind verfügbar: https://www.anybus.com/de/support/file-doc-downloads/x-gateway-specific/?
  • Seite 12: Ausgangsparameter

    Systemintegration Liquiline Control CDC90 4.1.3 Diagnose Diagnoseinformationen werden in der Betriebsanleitung des Gateways beschrieben. 4.1.4 Parameter Tabellen Variablen Bytes Größe Bytes Summe Systemsteuerung 00 … 13 14 Outputs Systeminformation 00 … 13 Kalibrierungsergebnis 14 … 63 Informationen über Mess- 64 … 111 stelle 1 Informationen über Mess-...
  • Seite 13: Eingangsparameter

    Liquiline Control CDC90 Systemintegration A0047731  4 Programmerstellung im Konfigurationstool Eingangsparameter Systeminformation Parameter Beschreibung Datentype Bytes OpMode-State 0 = OpMode ist Einstellung UINT 0, 1 1 = OpMode ist manuell 2 = OpMode ist automatisch 3 = OpMode ist Fernsteuerung...
  • Seite 14 Systemintegration Liquiline Control CDC90 Sensor Kalibrierergebnis Kalibrierergebnis Kalibrierergeb- Kalibrierergeb- Kalibrierer- Messwert 1 Messwert 2 nis Messwert 3 nis Messwert 4 gebnis Mess- wert 5 Aktueller Rohmess- Aktueller Messwert Temperatur Offset-Wert keine Angabe wert °C (Rohmesswert+Off- set) pH Kalibrierung Aktueller Rohmess-...
  • Seite 15 Liquiline Control CDC90 Systemintegration Parameter Beschreibung Datentype Bytes CalibrationResult2-Unit 0 = Keine Einheit UINT 28, 29 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C...
  • Seite 16 Systemintegration Liquiline Control CDC90 Parameter Beschreibung Datentype Bytes CalibrationResult3-Type 0 = Keine Kalibrierungsart definiert UINT 42, 43 1 = Rohmesswert 2 = Messwert 3 = Temperatur 4 = Offset 5 = Medium 1 6 = Messwert 1 7 = Medium 2...
  • Seite 17 Liquiline Control CDC90 Systemintegration Parameter Beschreibung Datentype Bytes CalibrationResult5-Valid 0 = ok UINT 60, 61 1 = beschäftigt 2 = lokale Kalibrierung aktiv 3 = Sensor nicht konfiguriert 4 = Sensor nicht unterstützt 5 = ungültige Eingabe 6 = Kalibrierungsfehler...
  • Seite 18 Systemintegration Liquiline Control CDC90 Parameter Beschreibung Datentype Bytes Channel1-Value1-Unit 0 = Keine Einheit UINT 76, 77 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C...
  • Seite 19 Liquiline Control CDC90 Systemintegration Parameter Beschreibung Datentype Bytes Channel1-Value4-Unit 0 = Keine Einheit UINT 100, 101 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C...
  • Seite 20 Systemintegration Liquiline Control CDC90 Parameter Beschreibung Datentype Bytes Channel2-Value1-Unit 0 = Keine Einheit UINT 124, 125 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C...
  • Seite 21 Liquiline Control CDC90 Systemintegration Parameter Beschreibung Datentype Bytes Channel2-Value4-Unit 0 = Keine Einheit UINT 148, 149 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C...
  • Seite 22 Systemintegration Liquiline Control CDC90 Parameter Beschreibung Datentype Bytes Pump3 180, 181 CustomValve1 0 = Aus UINT 182, 183 1 = Ein ChannelSwitch1 0 = Aus UINT 184, 185 1 = Ein ChannelSwitch2 0 = Aus UINT 186, 187 1 = Ein...
  • Seite 23: Geräteinformation

    Liquiline Control CDC90 Systemintegration Geräteinformation Parameter Beschreibung Datentype Bytes Firmware Firmware Version STRING(8) 272 … 279 ShortOrdercode Kurzer Bestellcode STRING(16) 280 … 295 SerialNumber Seriennummer STRING(16) 296 … 311 ManufactoringDate Herstellungsdatum DATETIME 312 … 319 OrginalOrdercodeExt Erweiterter Bestellcode der Fertigung STRING(64) 320 …...
  • Seite 24 *71560675* 71560675 www.addresses.endress.com...
