Liquiline Control CDC90
Endress+Hauser

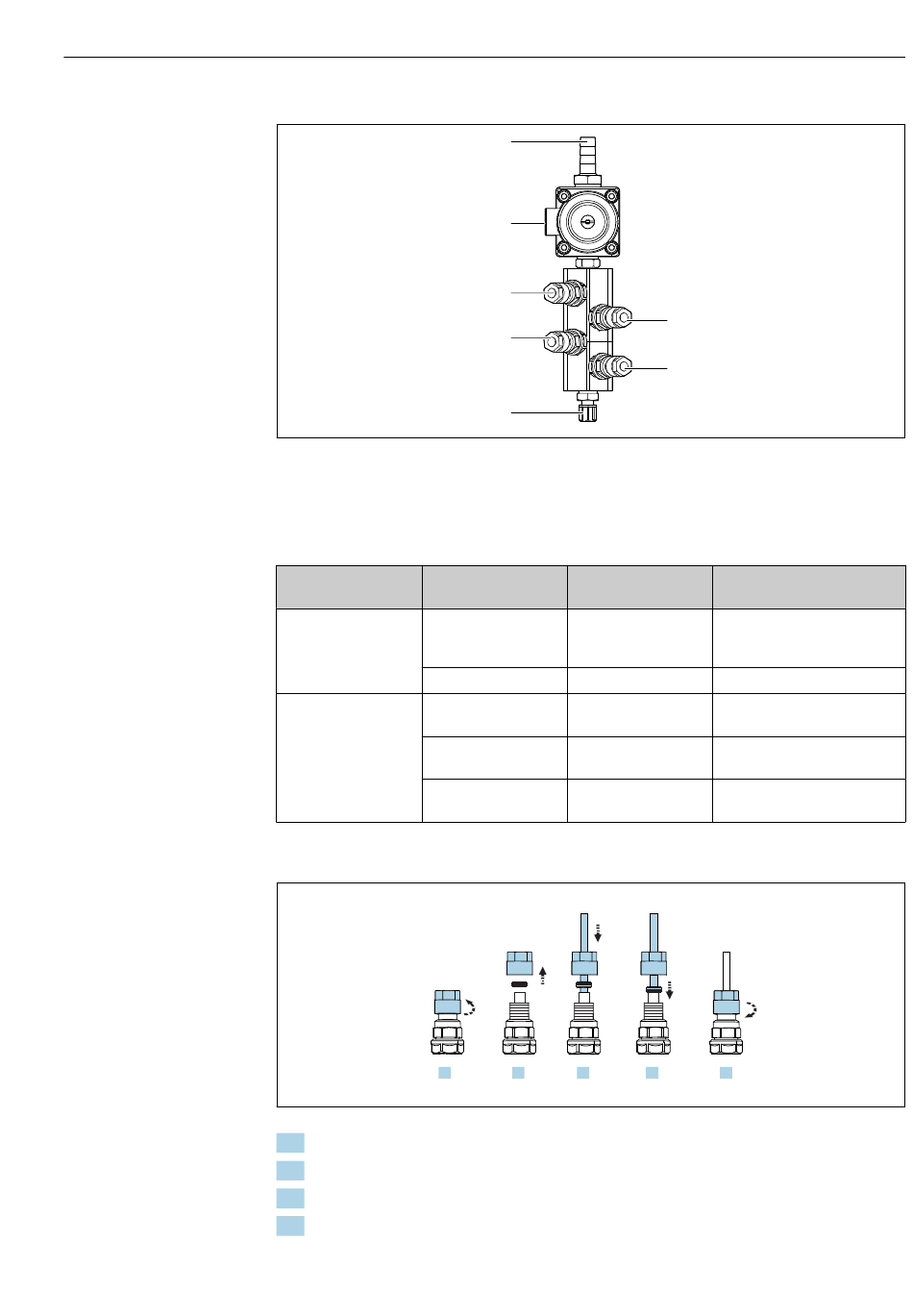

Einzelschläuche aus Multischlauch M1/M3 dem Spülblock zuweisen
 14 Spülblock, Beschriftung je nach Systemkonfiguration
a Wasseranschluss
b Ausgang Spülanschluss zur Armatur
‣
Die Einzelschläuche am System wie folgt anschließen:
Multischlauch Funktion
M1 /M3(Druckluft- Druckluftansteuerung
schlauch) Wasserventil am Spül-
block
Spülluft am Spülblock
M2/M4(Flüssigkeits- Pumpe A/ Kanister
schlauch) A(links)
Pumpe B/ Kanister
B(mitte)
Pumpe C / Kanister C
(rechts)
Einzelschläuche anschließen
1.
1. Die Überwurfmutter des Ventils abschrauben.
2. Die Überwurfmutter und den darunter liegenden Klemmring entfernen.
3. Den Schlauch durch die Überwurfmutter und den Klemmring in das Ventil führen.
4. Mit dem Klemmring den Schlauch am Ventil durch leichtes Andrücken einklemmen.
a
3/13
4/14
B/B2
b
Schlauchbezeichnung
Einkanal/Zweikanal
3/13
4/14
A/A2
B/B2
C/C2
2. 3. 4.
A/A2
C/C2
Position Spülblock
Einkanal/Zweikanal
3/13
4/14
A/A2
B/B2
C/C2
5.
Montage
A0055102
A0032739
