3.1.3 Übersicht pneumatische Steuereinheit
1-Kanal
Die pneumatische Steuereinheit steuert Luft, Flüssigkeiten und Strom. Unter anderem
wird hier die Versorgungsspannung angelegt.
14
13
12
11
10

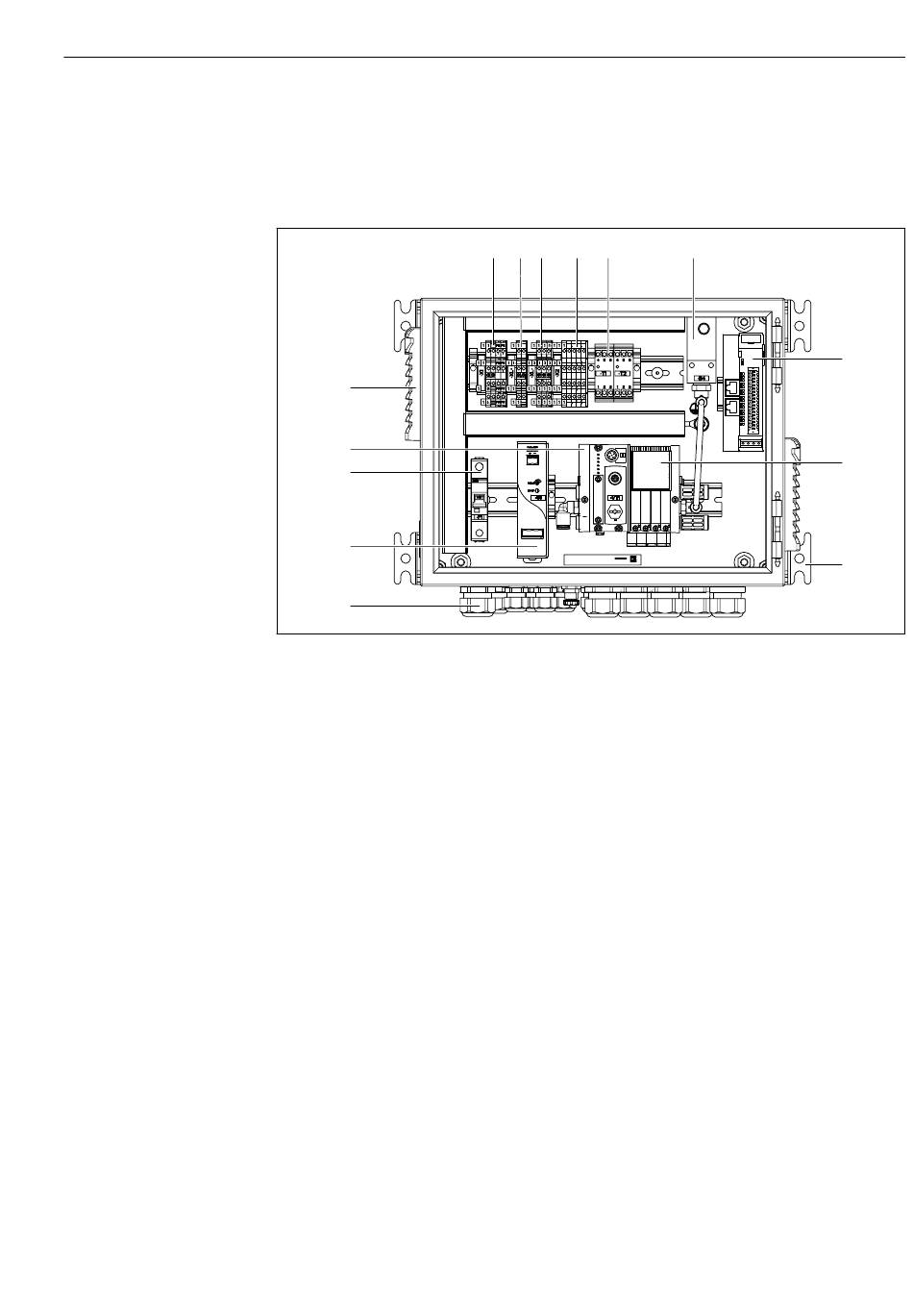

 6 Pneumatische Steuereinheit für einen Kanal
1 100 / 230 VAC Klemme
2 +24 V Klemme
3 0 V Klemme
4 Klemmen für Schwimmerschalter und Druckschalter
5 Endstufenklemme für Armaturen Endlagenschalter
6 Druckschalter
7 Externes Remote IO, DIO
2 3 5
1 4
8
9
10
11
12
13
14
Produktbeschreibung
6
7
8
9
Pilotventile
Aufhängung
Kabelverschraubung
24 VDC Netzteil
F1 Systemsicherung
Pilotventilblock Busknoten
Lüftungsschlitze
A0055128
