KA01306C/07/DE/03.18
71399972
Products
Kurzanleitung

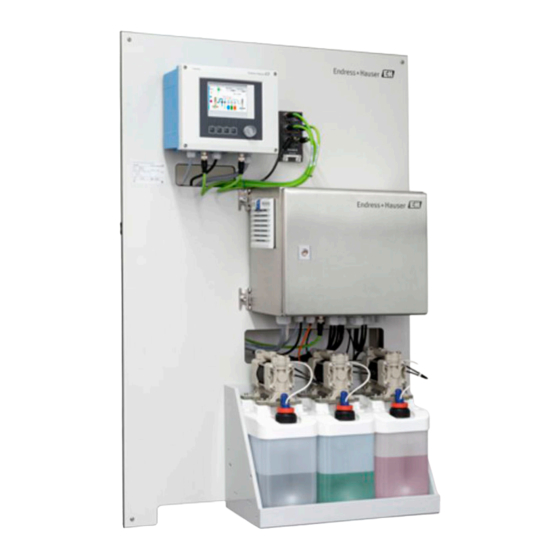

Liquiline Control CDC90
Reinigungs- und Kalibrierungsautomatisierung von
Memosenssensoren
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiline Control CDC90

Inhaltszusammenfassung für Endress+Hauser Liquiline Control CDC90

  • Seite 1 Reinigungs- und Kalibrierungsautomatisierung von Memosenssensoren Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquiline Control CDC90 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Liquiline Control CDC90 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Warnhinweise .

  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Liquiline Control CDC90 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.

  • Seite 5: Dokumentation

    Liquiline Control CDC90 Hinweise zum Dokument Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: • Betriebsanleitung Liquiline Control CDC90 – Gerätebeschreibung – Inbetriebnahme – Betrieb – Softwarebeschreibung (ohne Sensor-Menüs, diese sind in einer eigenen Anleitung beschrieben, s.u.)

  • Seite 6: Grundlegende Sicherheitshinweise

    Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Liquiline Control CDC90 in Verbindung mit einen Liquiline CM44 ist ein vollautomatisches Mess-, Reinigungs- und Kalibriersystem für Memosenssensoren. Das System ist komplett ver- sehen mit Versorgungskabeln und Verschlauchung.
  • Seite 7 Liquiline Control CDC90 Grundlegende Sicherheitshinweise Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen. Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. VORSICHT Nicht abgeschaltete Reinigung während Kalibrierung oder Wartungstätigkeiten Verletzungsgefahr durch Medium oder Reiniger! ‣...

  • Seite 8: Produktsicherheit

    Grundlegende Sicherheitshinweise Liquiline Control CDC90 Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vorschriften und europäischen Normen sind berücksichtigt. 2.5.2 IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß...

  • Seite 9: Warenannahme Und Produktidentifizierung

    Liquiline Control CDC90 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren.

  • Seite 10: Lieferumfang

    Warenannahme und Produktidentifizierung Liquiline Control CDC90 Einzelheiten zur Ausführung des Produkts erfahren Internetseite des Produkts aufrufen. Oberhalb der Seite den Link Dienstleistungen wählen.  Ein zusätzlicher Seitenbereich klappt auf. Online-Tools zu Produktinformationen und darin Vom Bestellcode zur Konfigura- tion wählen.

  • Seite 11: Montage

    Liquiline Control CDC90 Montage Montage Montagebedingungen Das Gerät ist für die Wandmontage bestimmt. Wandmontage als: Panel 4.1.1 Aufstellungsort Beachten Sie bei der Aufstellung des Gerätes folgende Punkte: • Stellen Sie sicher, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht.

  • Seite 12: Abmessungen

    Montage Liquiline Control CDC90 Abmessungen 4.2.1 Abmessungen CDC90 Steuereinheit Ø9 (0.35) 199 (7.38) 128 (5.04) 95 (3.74) 237 (9.33) A0012396  1 Abmessungen Feldgehäuse in mm (inch) Endress+Hauser...

  • Seite 13: Abmessungen Pneumatische Steuereinheit

    Liquiline Control CDC90 Montage 4.2.2 Abmessungen pneumatische Steuereinheit 210 (8.27) 380 (15.0) A0031929  2 Abmessungen pneumatische Steuereinheit in mm (in) 4.2.3 Abmessungen Kanisterträger 500 (19.67) 228 (9.0) 470 (18.50) 210 (8.27) 8 (0.31) A0031928  3 Abmessungen Kanisterträger mit Halterung in mm (in...
  • Seite 14 Montage Liquiline Control CDC90 160 (6.3) 150 (5.9) 8.5 (0.33) Ø 470 (18.50) 220 (8.66) A0033139  4 Abmessungen Kanisterträger in mm (in) 65 (2.56) 140 (5.51) 151 (5.94) 190 (7.48) A0032277  5 Abmessungen Kanister mit Pumpe in mm (in)
  • Seite 15 Liquiline Control CDC90 Montage 4.2.4 Abmessungen Spülblock 195 (7.68) 120 (4.72) 108 (4.25) 181 (7.13) 223.5 (8.80) A0032267  6 Abmessungen Spülblock PVDF, in mm (in) 132.5 (5.2) 149 (5.87) A0033402  7 Abmessungen Umschaltventil 2. Messstelle in mm (in)

  • Seite 16: Wandmontage

    Montage Liquiline Control CDC90 4.2.5 Abmessungen Montageplatte 770 (30.31) 8 (0.31) 8 (0.31) 150 (6.00) 380 (15.00) 20 (0.79) 600 (23.62) 86 (3.39) A0031946  8 Abmessungen der Montageplatte in mm (in) Wandmontage VORSICHT Verletzungsgefahr Aufgrund des Gewichts kann es zu Quetschungen oder anderen Verletzungen kommen.

  • Seite 17: Maximale Schlauch- Und Kabellänge Bei Einer Messstelle

    Liquiline Control CDC90 Montage A0032776 Die Montageplatte hat für die Halterung an der Wand Bohrlöcher vorgesehen. Dübel und Schrauben müssen bauseitig gestellt werden. ‣ Montieren Sie die Montageplatte an den dafür vorgesehenen Befestigungslöchern und mit den beigelegten Distanzhülsen. Maximale Schlauch- und Kabellänge bei einer Messstelle In der Abbildung unten sehen Sie die maximalen Schlauch- und Kabellänge zwischen den Sys-...

  • Seite 18: Multischlauchhalterung

    Montage Liquiline Control CDC90 0.5-2* (1.64-6.56) A0032617  9 Maximale Entfernungen der Systemkomponenten in m (ft) bei Verwendung der standardmäßig mitgelieferten Multischläuche je nach bestellter Multischlauchausführung Achten Sie darauf, dass die Multischläuche eine maximale Länge von 10 m (32.8 ft) haben.

  • Seite 19: Spülblock An Armatur Befestigen

    Liquiline Control CDC90 Montage A0034409  10 Halterung Multischlauch ‣ Schrauben Sie die Halterung des Multischlauchs mit Unterlegscheiben wie auf der Grafik beschrieben an die Wand. Spülblock an Armatur befestigen VORSICHT Verletzungsgefahr Es kann es zu Quetschungen oder anderen Verletzungen kommen.
  • Seite 20 Montage Liquiline Control CDC90 Spülblock an Spülblockhalterung A0032672 ‣ Befestigen Sie das Blech des Spülblocks (1) an der Spülblockhalterung (2) mit den mitgelie- ferten Schrauben (3) und Unterlegscheiben (4). Multischlauch an Spülblock befestigen A0032731 Führen Sie die Schläuche durch die Öffnung am Spülblockblech.

  • Seite 21: Spülblock Für 2. Messstelle Montieren

    Liquiline Control CDC90 Montage Anschluss an Spülblockventil A0032739 Schrauben Sie den Kopf des Ventils ab. Entfernen Sie den Kopf und den darunter liegenden Klemmring. Führen Sie den Schlauch durch den Kopf und den Klemmring in das Ventil. Fixieren Sie mit dem Klemmring den Schlauch am Ventil durch leichtes andrücken.

  • Seite 22: Mechanischer Anschluss

    Montage Liquiline Control CDC90 A0033445 Verbinden Sie die beiden Teile mit den mitgelieferten Schrauben. Mechanischer Anschluss VORSICHT Zu laute Pumpengeräusche Die Geräusche der Pumpen könnten unangenehm für das Gehör werden. ‣ Tragen Sie in der Nähe der Pumpen einen Gehörschutz.
  • Seite 23 Liquiline Control CDC90 Montage A0031871  11 Verschlauchungsplan Medium und Druckluft Pumpen 1-3 (I = Input, O = Output) Prozessventil Pufferlösungen und Reiniger Wasseranschluss Armatur Flüssigkeit Spülblock Druckluft Pilotventilblock in der pneumatischen Steuereinheit Die einzelnen Schläuche befinden sich zusammengefasst in Multischläuche.

  • Seite 24: Druckluftversorgung Anschließen

    Montage Liquiline Control CDC90 Multischlauch Funktion Schlauchnummern Spülluft Verfahren der Armatur Reiniger Puffer 1 Puffer 2 Druckluftansteuerung Umschaltventil 2. Messstelle 8, 11 Druckluftansteuerung Armatur, 2. Messstelle Verfahren der Armatur, 2. Messstelle 4.8.2 Druckluftversorgung anschließen Druckluftversorgung Beachten Sie beim Anschluss folgende Punkte: •...

  • Seite 25: Multischläuche Anschließen

    Liquiline Control CDC90 Montage A0033430 Schließen Sie den Schlauch an die Versorgung der Pilotventilinsel an. 4.8.3 Multischläuche anschließen M1- Luftschläuche von der pneumatische Steuereinheit zum Spülblock und Armatur Anschluss M1 im der pneumatische Steuereinheit Die Luftschläuche für die Pilotventile befinden sich im Schlauchpaket des Multischlauchs M1.
  • Seite 26 Montage Liquiline Control CDC90 Anschluss M1 am Spülblock und Armatur A0034130  12 Anschlüsse M1 an Armatur und Spülblock Schlauch 1 an die Druckluftansteuerung der Armatur anschließen. Schlauch 2 an den Anschluss für das Verfahren der Armatur anschließen. Schlauch 3 an das Prozessventil des Spülblocks anschließen.
  • Seite 27 Liquiline Control CDC90 Montage Schlauch Nummer Pumpe Funktion Pumpe 1 Reiniger Pumpe 2 Puffer 1 Pumpe 3 Puffer 2 Für den Transport von Reiniger und Puffer an der Pumpe schließen Sie die Schläuche folgendermaßen an: A0033922  13 Anschluss Medien Anschluss M2 an Spülblock...
  • Seite 28 Montage Liquiline Control CDC90 A0033438 Schlauch Nummer Funktion Reiniger Puffer 1 Puffer 2 Endress+Hauser...
  • Seite 29 Liquiline Control CDC90 Montage M3 (2. Messstelle)- Luftschläuche vom der pneumatische Steuereinheit zum Umschaltventil und Armatur der 2. Messstelle Anschluss M3 in der pneumatische Steuereinheit Im Schlauchpaket des Multischlauchs M3 befinden sich folgende Schläuche: • Ansteuerung des Umschaltventils. • Druckluftansteuerung der Armatur •...

  • Seite 30: Spülleitung Am Spülblock

    Montage Liquiline Control CDC90 8 91 0 A0033440 Schlauch Nummer Funktion 8, 11 Umschaltventil Druckluftansteuerung der Armatur Verfahren der Armatur 4.8.4 Spülleitung am Spülblock A0032651  14 Spülblock Reiniger (Pumpe 1) Luft Spülblock (Pilotventil 4) Puffer 2 (Pumpe 3) Wasseranschluss Ausgang Spülanschluss zur Armatur...
  • Seite 31 Liquiline Control CDC90 Montage Spülwasser anschließen Beachten Sie beim Wasseranschluss folgende Punkte: • Die Spülwasserleitung ist bauseitig zu stellen. • Der Wasserdruck muss 3...6 bar (43,5...87 psi) betragen. Achten Sie auf die Qualität des Spülwassers. Partikel größer als 100 μm sollten mit Hilfe eines Wasserfilters gefiltert werden.
  • Seite 32 Montage Liquiline Control CDC90 A0033443  16 Spülblock mit zwei Armaturen (1 und 2. Messstelle) Spülen Sie die Leitung gründlich durch. Schließen Sie das Spülwasser (7) an den Wasseranschluss (6) des Spülblocks an. Verbinden Sie den Spülkammeranschluss (4) am Spülblock (5) mit dem Spülanschluss (3) des Umschaltventils (2) an.
  • Seite 33 Liquiline Control CDC90 Montage Installatinsvariante 1 Installationsvariante 2 M S 1 MS 2 M S 1 MS 2 MS1+MS3=max 10 m A+B= max 10 m 1 = Pneumatische Steuereinheit 2 = Spülblock A = Länge Multischlauch zum Spülblock, Ansteuerung von MS1 = Messstelle 1 MS 1, MS 2 und die Medienschläuche...

  • Seite 34: Montagekontrolle

    Elektrischer Anschluss Liquiline Control CDC90 Pilotventil Funktion Schlauch Nummer Pumpe 1 Pumpe 2 Pumpe 3 Montagekontrolle Überprüfen Sie nach der Montage alle Geräte auf Beschädigungen. Prüfen Sie, ob die vorgeschriebenen Montageabstände eingehalten wurden. Sichern Sie, dass die Temperaturgrenzen am Einbauort eingehalten werden.

  • Seite 35: Cdc90 Steuereinheit Anschließen

    Liquiline Control CDC90 Elektrischer Anschluss Versorgungsspannung: 100 ... 230 V AC Netzspannungsschwankungen dürfen ± 10 % nicht überschreiten. CDC90 Steuereinheit anschließen WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.

  • Seite 36: Module Der Cdc90 Steuereinheit

    Elektrischer Anschluss Liquiline Control CDC90 5.2.2 Module der CDC90 Steuereinheit Die CDC90 Steuereinheit besteht aus: • Basismodul BASE-E (enthält 2 Sensoreingänge, 2 Stromausgänge) • Kommunikationsmodul ETH • Modul 4AO (4 Stromausgänge, optional) • Modul 2AI (2 Stromeingänge) • Modul DIO •...
  • Seite 37 Liquiline Control CDC90 Elektrischer Anschluss ≤ 180°  20 Gehäuseschrauben mit Kreuzschlitz-  21 Displaydeckel öffnen, max. Öffnungswinkel Schraubendreher in diagonaler Folge lösen 180° (abhängig von Einbausituation) Lösen Sie die Gehäuseschrauben schrittweise. Beginnen Sie mit einer beliebigen Schraube und lösen Sie danach die diagonal gegenüber liegende usw.

  • Seite 38: Kabelschirm Auflegen

    Elektrischer Anschluss Liquiline Control CDC90 5.2.4 Kabelmontageschiene A0025171  22 Kabelmontageschiene und ihre Funktion (Feldgerät) Kabelmontageschiene Weitere Gewindebolzen für Erdanschlüsse Gewindebolzen (Schutzleiteranschluss, zentraler Kabelschellen (Fixierung und Erdung der Sensorka- Erdungspunkt) bel) 5.2.5 Kabelschirm auflegen Verwenden Sie möglichst nur konfektionierte Originalkabel. Sensor-, Feldbus- und Ethernetkabel müssen geschirmte Kabel sein.
  • Seite 39 Liquiline Control CDC90 Elektrischer Anschluss Verlegen Sie das Kabel im Gehäuse so, dass der freigelegte Kabelschirm in eine der Kabelschellen passt und die Kabeladern sich leicht bis zum Anschlussstecker am Elekt- ronikmodul verlegen lassen. Schrauben Sie die Kabelschelle auf und klemmen Sie das Kabel ein. Anschließend ziehen Sie die Schraube der Kabelschelle wieder fest.
  • Seite 40 Elektrischer Anschluss Liquiline Control CDC90 5.2.7 Versorgungsspannung CDC90 Steuereinheit anschließen Kabelverschraubung "H" A0033453 ‣ Führen Sie das Kabel der Versorgungsspannung durch die vorgesehen Kabelverschraubung "H". Endress+Hauser...
  • Seite 41 Liquiline Control CDC90 Elektrischer Anschluss Versorgungsspannung an BASE-E anschließen – – – – – – L+ N- PE Power L/+ N/– PE L/+ N/– * A0015872 A0015873  26 Versorgungsanschluss am BASE-E  27 Gesamt-Anschlussplan BASE-E und (Feldgerät) Erweiterungsnetzteil (B)
  • Seite 42 Elektrischer Anschluss Liquiline Control CDC90 – – – – + RD - BK – – Power L/+ N/– PE L/+ N/– * A0015873 A0025365  29 Gesamt-Anschlussplan BASE-E und  28 Versorgungsanschluss mit BASE-E (Schalt- externes Netzteil (B) schrankgerät) Belegung je nach Netzteil, achten Sie auf rich- tigen Anschluss Die beiden Gerätevarianten dürfen ausschließlich mit dem mitgelieferten Netzteil inklu-...

  • Seite 43: Sensoren Anschließen

    Liquiline Control CDC90 Elektrischer Anschluss HINWEIS Schutzleiter/Erdungskabel mit Adernendhülse oder offenem Kabelschuh Leichtes Lösen des Kabels und Verlust der Schutzfunktion ‣ Verwenden Sie zum Anschluss des Schutzleiters bzw. Erdungskabels an den Gewindebol- zen ausschließlich ein Kabel mit geschlossenem Kabelschuh nach DIN 46211, 46225, Form A.
  • Seite 44 Elektrischer Anschluss Liquiline Control CDC90 A0033455 ‣ Führen Sie das Sensorkabel der 1. Messstelle durch die vorgesehen Kabelverschraubung "6". Die Kabelverschraubung "7" ist für den Sensor der 2. Messstelle vorgesehen. Sensorkabel anschließen Anschlussarten Optional für Memosens-Sensoren: Steckeranschluss des Sensorkabels an der M12-Sensor- buchse an der Geräteunterseite (Feldgerät)
  • Seite 45 Liquiline Control CDC90 Elektrischer Anschluss Direkter Anschluss des Sensorkabels Sensor Sensor A0023038 A0023039  30 Memosens-Sensoren ohne zusätzliche Ver-  31 Memosens-Sensoren mit zusätzlicher Ver- sorgungsspannung sorgungsspannung Sensor Sensor 1 Sensor 2 Sensor A0016197  32 Memosens-Sensoren mit und ohne zusätz-...

  • Seite 46: Zusätzliche Eingänge Und Ausgänge Anschließen

    Elektrischer Anschluss Liquiline Control CDC90 Zusätzliche Eingänge und Ausgänge anschließen WARNUNG Fehlende Modulabdeckung Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen ‣ Wenn Sie Ihre Hardware ändern oder erweitern: Die Steckplätze immer von links nach rechts auffüllen. Keine Lücke lassen. ‣...

  • Seite 47: Dio Anschließen

    Liquiline Control CDC90 Elektrischer Anschluss DIO anschließen A0033457 Führen Sie das Kabel für die Digitalen Eingänge durch die vorgesehen Kabelverschrau- bung "G". Schließen Sie die Kabeladern gemäß Anschlussplan an: DIO 5 Kabel W8 Supply/Digital I/O Digital In 2 Digital In 1...

  • Seite 48: Stromeingänge

    Elektrischer Anschluss Liquiline Control CDC90 Anschluss Digitale I/O in der Aktorenklemme in der pneumatischen Steuereinheit Klemme X2 unten Kabelader Funktion W8, 5 Digitale I/O W8, 6 Schwimmerschalter Pumpe 1 W8, 7 Schwimmerschalter Pumpe 2 W8, 8 Digitale I/O W8, 9...

  • Seite 49: Stromausgänge

    Liquiline Control CDC90 Elektrischer Anschluss 5.4.3 Stromausgänge – –  38 Anschlussplan  37 Modul Übertragung der Signale von der Messstelle zum Leitsystem oder zu einer dritten Mess- einheit. Digitale Kommunikation anschließen 5.5.1 Ethernet anschließen Die Isolierung gegenüber auftretenden gefährlichen Spannungen muss von den ange- schlossenen externen Geräten gewährleistet werden.
  • Seite 50 Elektrischer Anschluss Liquiline Control CDC90 A0033466 Schließen Sie in der CDC90 Steuereinheit das Ethernet Adapterkabel W19 am ETH- Modul an A0033454 Schließen Sie das Ethernet Adapterkabel W24 in die vorgesehene Kabelverschraubung "5".  Die Kabel W19 und W24 bilden eine Brücke.

  • Seite 51: Kommunikationskabel Ethernet-Switch Anschließen

    Liquiline Control CDC90 Elektrischer Anschluss Kommunikationskabel Ethernet-Switch anschließen A0033473 Schließen Sie das Kommunikationskabel (W22) für den Ethernet-Switch (1) an den Anschluss (2) an. Führen Sie das Kabel in die Kabelverschraubung "4" der pneumatischen Steuereinheit. Schließen Sie das W20 Kabel in der pneumatischen Steuereinheit an die Kabelver- schraubung Schließen Sie das Kabel an die Feldbus-Schnittstelle IN1 des Busknotens (3).
  • Seite 52 Elektrischer Anschluss Liquiline Control CDC90 Versorgungsspannung Ethernet-Switch anschließen A0034129 Schließen Sie die Versorgungsspannung (W9) für den Ethernet-Switch (1) an den Anschluss (2) an. Führen Sie das Kabel in die Kabelverschraubung "9" der pneumatischen Steuereinheit. Schließen Sie die Adern folgendermaßen an:...
  • Seite 53 Liquiline Control CDC90 Elektrischer Anschluss LED ETH-Modul 128/SW Service  40 Anschlussplan  39 Modul LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung...
  • Seite 54 Elektrischer Anschluss Liquiline Control CDC90 DIP-Schalter auf der Modulfront Werkseinstel- Belegung lung 1-128 Busadresse (→ "Inbetriebnahme/Kommunikation") Schreibschutz: "ON" = Konfiguration ist über den Bus nicht möglich, nur über Vor-Ort- Bedienung Service Bei Schalterstellung "ON" werden die Benutzereinstellungen zur Ethernet-Adressie- rung gespeichert und werksseitig hinterlegte Verbindungseinstellungen aktiviert: IP- address=192.168.1.212, Subnet mask=255.255.255.0, Gateway=0.0.0.0, DHCP=Off.

  • Seite 55: Busterminierung

    Liquiline Control CDC90 Elektrischer Anschluss 5.5.2 Busterminierung Zur Terminierung haben Sie 2 Möglichkeiten: 1. Interne Terminierung (über DIP-Schalter auf der Modulplatine) "OFF" "ON"  41 DIP-Schalter für die interne Terminierung ‣ Alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z. B. einer Pinzette, in die Stellung "ON"...

  • Seite 56: Ipc Anschließen

    Elektrischer Anschluss Liquiline Control CDC90 IPC anschließen A0033456 Schließen Sie das Kabel W9 in der CDC90 Steuereinheit von innen in die vorgesehene M12-Kabelverschraubung "8". Schließen Sie das W9-Kabel an das IPC-Modul (3) in den Anschluss X5 an. (I/O Bus) (NET)

  • Seite 57: Pneumatischen Steuereinheit Anschließen

    Liquiline Control CDC90 Elektrischer Anschluss Kabelader Anschluss IPC an der Aktorenklemme in der pneumatischen Steuereinheit Klemme XL+/XL- Kabelader Funktion XL+, 4 XL-, 4 Pneumatischen Steuereinheit anschließen 5.7.1 Belegung Kabelverschraubung 1 2 3 4 5 9 10 11 12 A0033199  43...
  • Seite 58 Elektrischer Anschluss Liquiline Control CDC90 Belegung Verdrahtung Bezeichnung PWR-Kabel von der Armatur nicht belegt Schläuche M1 1, 2, 3, 4 Schläuche M2 A, B, C Die Kommunikation zwischen der CDC90 Steuereinheit und der pneumatischen Steuereinheit gelangt über die Aktorenklemmen in der pneumatischen Steuereinheit und ist vorverdrahtet.

  • Seite 59: Überwachung Der Armaturposition

    Liquiline Control CDC90 Elektrischer Anschluss Überwachung der Armaturposition A0032747  44 Druckluftansteuerung CPA47x BN Ö L+ (1) OUT (2) BU Ö L- (2) IN (1) A0032777 Orientieren Sie sich an der Markierung direkt am Endlagenschalter; "1" ist Eingang (in), "2" ist Ausgang (out).

  • Seite 60: Überwachung Der Armatur

    Elektrischer Anschluss Liquiline Control CDC90 Cleanfit CPA8x Überwachung der Armatur A0032753  45 Druckluftansteuerung CPA87... Feedbackkabel A0017831 Endlagenschalter, Position Service Endlagenschalter, Position Messen Stecker, M12, Lötseite (Armatur innen) Codierung Stecker, Pin-Seite (Armatur außen) Klemmen Sie die Kabel an die vorgesehenen Pins, wie in der Grafik beschrieben.

  • Seite 61: Hauptversorgungsspannung Anschließen

    Liquiline Control CDC90 Elektrischer Anschluss Endstufenklemme T2 unten Kabelader Funktion Pin 1 W2, BN Endlagenschalter, Positionsrückmeldung Pin 2 W2, WH Endlagenschalter, Positionsrückmeldung Hauptversorgungsspannung anschließen Die Versorgungsspannung ist bauseits zu stellen und nicht im Lieferumfang enthalten HINWEIS Das Gerät hat keinen Netzschalter ‣...

  • Seite 62: Schutzart Sicherstellen

    Elektrischer Anschluss Liquiline Control CDC90 Klemme X1 unten Kabelader L1, BN PE, GN-YE N, BU PE PE PE PE PE PE PE PE PE PE PE PE PE A0035338  46 Klemmenplan der Hauptversorgungsspannung der Aktorenklemme X1 in der pneumatischen Steu-...
  • Seite 63 Liquiline Control CDC90 Elektrischer Anschluss • Module unvollständig befestigt werden • Die Displaybefestigung nur lose erfolgt ist (Gefahr von Feuchtigkeitseintritt durch unzurei- chende Abdichtung) • Kabel(enden) lose oder nicht ausreichend befestigt werden • Evtl. leitende Kabellitzen im Gerät zurückgelassen werden...

  • Seite 64: Anschlusskontrolle

    Systemintegration Liquiline Control CDC90 5.10 Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn Sie alle nachfolgenden Fragen mit ja beant- worten können.

  • Seite 65: Feldbusse

    Liquiline Control CDC90 Systemintegration Feldbusse 6.2.1 Anschluss Folgende Kommunikationmöglichkeiten in der CDC90 Steuereinheit stehen Ihnen zur Verfü- gung: • Analoger Stromausgang über AO Module in der CDC90 Steuereinheit. Die Einstellungen sind über dem Webserver oder der Vor-Ort-Anzeige zu realisieren. • EtherNet/IP •...

  • Seite 66: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Liquiline Control CDC90 Bedienungsmöglichkeiten Übersicht 7.1.1 Anzeige- und Bedienelemente A0031833  47 Übersicht Bedienung Touchdisplay LED-Leuchte (Grün = Betrieb, Rot= Fehler, Weiß= Aus) Softkeys (Funktionen einstellbar) Endress+Hauser...

  • Seite 67: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Liquiline Control CDC90 Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 7.2.1 Bedienkonzept A0033711 Das CDC90 ist über ein Touchdisplay bedienbar. Außerdem stehen für die Programmbedie- nung Softkeys zur Verfügung. 7.2.2 Softkeys belegen Die Softkeys sind mit folgenden Funktionen hinterlegt: Tastenkombination Funktion (gleichzeitig drücken)

  • Seite 68: Menüübersicht

    Bedienungsmöglichkeiten Liquiline Control CDC90 Wählen Sie bei Softkey 1...4 die Programme aus, die Sie auf die Tasten speichern möch- ten. Stellen Sie zuerst für alle Messstellen die Softkeys ein. Softkeys belegen ‣ Wählen Sie bei Softkey 1...4 die Programme aus, die Sie auf die Tasten speichern möchten.

  • Seite 69: Zugriff Auf Bedienmenü Via Webbrowser

    Liquiline Control CDC90 Bedienungsmöglichkeiten Position Funktion Datum und Uhrzeit Fehlermeldung Anzeige und Navigation zur Messstelle Sprachauswahl Befehl, Schnellzugriff Messstellenübersicht Navigationsübersicht Menüpfad A0033712 Position Funktion Hauptmenü Setup, Einstellungsmöglichkeiten vom System und Programmkonfiguration Hauptmenü System, Messstellenübersicht, Wartungstätigkeiten und Verwaltung Hauptmenü Diagnose, Diagnoseliste und Überwachung des Systems Untermenü...

  • Seite 70: Inbetriebnahme

    Inbetriebnahme Liquiline Control CDC90 ‣ Geben Sie folgenden Pfad ein: 192.168.0.1:8080/cdc90.htm Wenn die IP Adresse des IPC sich geändert haben sollte, die richtige IP Adresse des IPC gefolgt mit :8080/cdc90.htm Inbetriebnahme Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes ‣...

  • Seite 71: Einschalten

    Liquiline Control CDC90 Inbetriebnahme Kanister (links Inhalt nach rechts) Reiniger Puffer 1 Puffer 2 Wir empfehlen, dass die Puffer maximal alle 6 Monate getauscht werden sollen. A0033912 Schrauben Sie den Schwimmerschalter auf. Entnehmen Sie ihn zusammen mit dem Deckel und der Pumpe.

  • Seite 72: Bediensprache Einstellen

    Inbetriebnahme Liquiline Control CDC90 8.3.1 Bediensprache einstellen A0033713  48 Sprache auswählen Schalten Sie die Versorgungsspannung ein.  Warten Sie die Initialisierung ab. Drücken Sie auf Language. Stellen Sie im obersten Menüpunkt Ihre Sprache ein.  Die Bedienung erfolgt in der gewünschten Sprache.

  • Seite 73: Startbildschirm

    Liquiline Control CDC90 Inbetriebnahme 8.3.3 Startbildschirm Zur Kontrolle und Bedienung dient die Startübersicht. Sie ist in 4 Teile gegliedert: • Programm- und Programmschrittfunktionen • Messwertübersicht • Fehlerinformationen des Systems • Schnellzugriff auf die Messstellen und Messwerte A0033710 Position Funktion Messwertübersicht Armaturposition Systemübersicht...

  • Seite 74: Betriebsart Service

    Inbetriebnahme Liquiline Control CDC90 8.3.4 Betriebsart Service Bei der Inbetriebnahme muss die Betriebsart auf Service gesetzt sein. Gehen Sie im Menü unter Menü/Setup/Einstellungen. Schalten Sie bei Betriebsart auf Service.  Im Hauptmenü System können nun diverse Tätigkeiten durchgeführt werden. 8.3.5 Inbetriebnahmeprogramm starten ‣...

  • Seite 75: Die Programme Parametrieren

    Liquiline Control CDC90 Inbetriebnahme Aktoren Pilotventile 4...16 Prozessventile 2...6 Spülblock 2...6 Anschlüsse 8.3.8 Die Programme parametrieren Um die Messstellen zu überwachen, reinigen oder zu validieren besteht das System aus vor- konfigurierten Programmen und Programmschritten. Diese können erweitert oder neu erstellt werden.
  • Seite 76 Inbetriebnahme Liquiline Control CDC90 Wählen Sie Digitaleingänge und/oder Digitalausgänge aus.  Hier können die Eingänge oder Ausgänge eingestellt werden. Wählen Sie Digitaleingang einsetzen oder Digitalausgang einsetzen aus Wählen Sie hier durch EIN und AUS an, welcher Ein-und Ausgang in diesem Pro- grammschritt angesteuert werden soll.
