Endress+Hauser Liquiline Control CDC90 Betriebsanleitung Seite 39

Liquiline Control CDC90
Endress+Hauser
Endstufenklemme T2 unten
Pin 1
Pin 2
Die Anschlüsse auf der Endstufenklemme in der pneumatischen Steuereinheit für 2-Kanal-
Gerät
Endstufenklemme T3 unten
Pin 1
Pin 2
Endstufenklemme T4 unten
Pin 1
Pin 2
6.9 Hauptversorgungsspannung anschließen
Das Kabel für die Versorgungsspannung ist bauseits zu stellen und nicht im Lieferum-
fang enthalten.
HINWEIS
Das Gerät hat keinen Netzschalter
‣
Bauseitig ist eine Absicherung mit max. 16 A vorzusehen. Die lokalen Installationsvor-
schriften beachten.
‣
Die Trennvorrichtung muss ein Schalter oder Leistungsschalter sein und muss als
Trennvorrichtung für das Gerät gekennzeichnet werden.
‣
Die Schutzleiterverbindung ist vor allen anderen Verbindungen herzustellen. Bei Unter-
brechung des Schutzleiters können Gefahren auftreten.
‣
Die Trennvorrichtung muss in der Nähe des Gerätes platziert sein.
Hauptversorgungsspannung vorbereiten
1. Ausreichende Anbindung an das Schutzleitersystem des Gebäudes sicherstellen.
2. Erdungskabel mit min. 0,75 mm
fang enthalten.
Hauptversorgungsspannung anschließen
1.

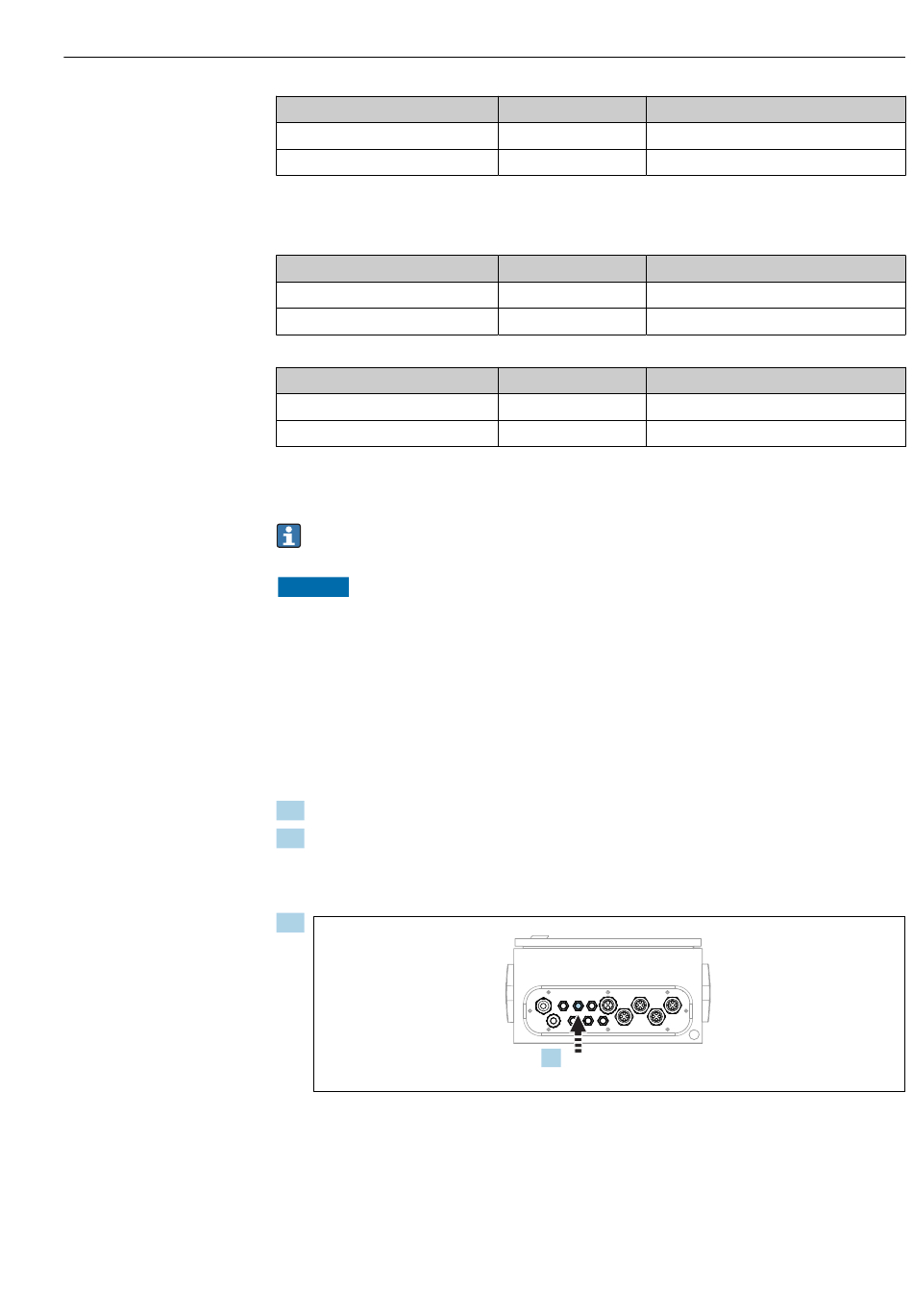

Das Kabel der Hauptversorgungsspannung durch die Kabelverschraubung "3" der
pneumatischen Steuereinheit führen.
Kabelader Funktion
W2, BN Endlagenschalter, Positionsrückmeldung
W2, WH Endlagenschalter, Positionsrückmeldung
Kabelader Funktion
W3, BN oberer Endlagenschalter
W3, BU oberer Endlagenschalter
Kabelader Funktion
W28, BN unterer Endlagenschalter
W28, BU unterer Endlagenschalter
2 (entspr. 18 AWG) verwenden, nicht im Lieferum-
1.
Elektrischer Anschluss
A0033429
39
