Invacare® Pronto™ M41-Serie

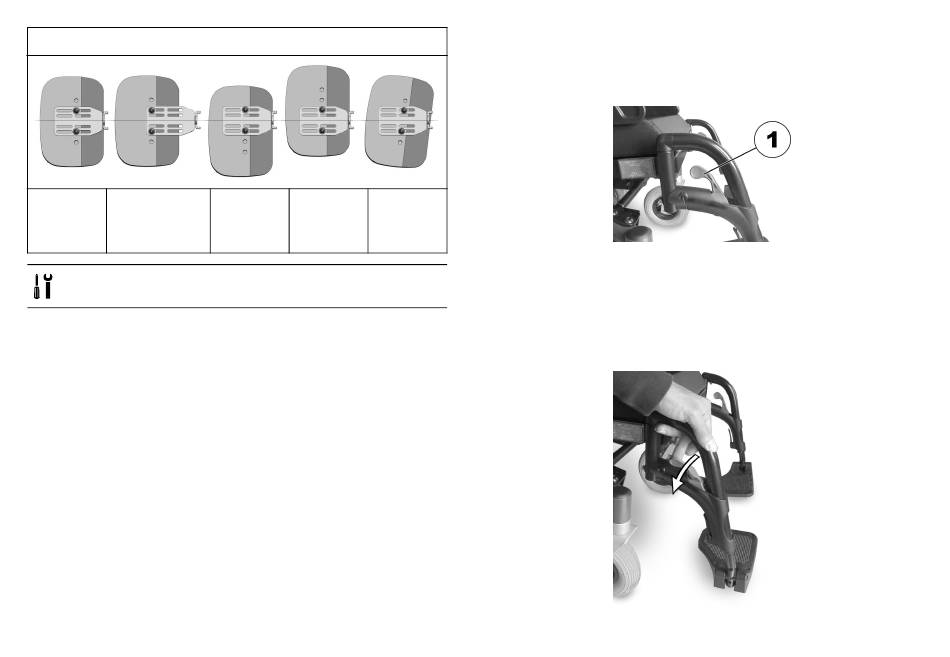

Einstellung der Wadenplatte – Beispielkonfigurationen
In der
Ausgezogene
Position
Mitte
(Maximum)
•
4-mm-Inbusschlüssel
1. Klappen Sie die Wadenplatte nach vorne, um Zugang
zu den Bolzen zu erhalten.
2. Lösen Sie die Bolzen, und drehen Sie sie gegebenenfalls
heraus.
3. Stellen Sie die Wadenplatte auf die gewünschte Höhe
und Breite ein.
4. Ziehen Sie die Bolzen wieder fest.
5. Klappen Sie die Wadenplatte zurück.
72
Nach
Nach
Schräg-
unten
oben
gestellt
versetzt
versetzt
5.17 Standard-Beinstütze mit 80°
5.17.1 Schwenken und/oder Entfernen der Beinstütze
(Standard-Beinstütze mit 80°)
Der kleine Entriegelungshebel befindet sich im oberen
Bereich der Beinstütze (1). Wenn die Beinstütze entriegelt
ist, kann sie nach innen oder außen gedreht werden, um das
Einsteigen zu erleichtern, oder sie kann komplett entfernt
werden.
Fig. 5-62
Fig. 5-63
1585062-H
