Küschall® Compact
Position
Abweichung von
Standardrückenlehnen
1
12°
2
8°
3
4°
4
0°
5
-4°
6
-8°
7
-12°

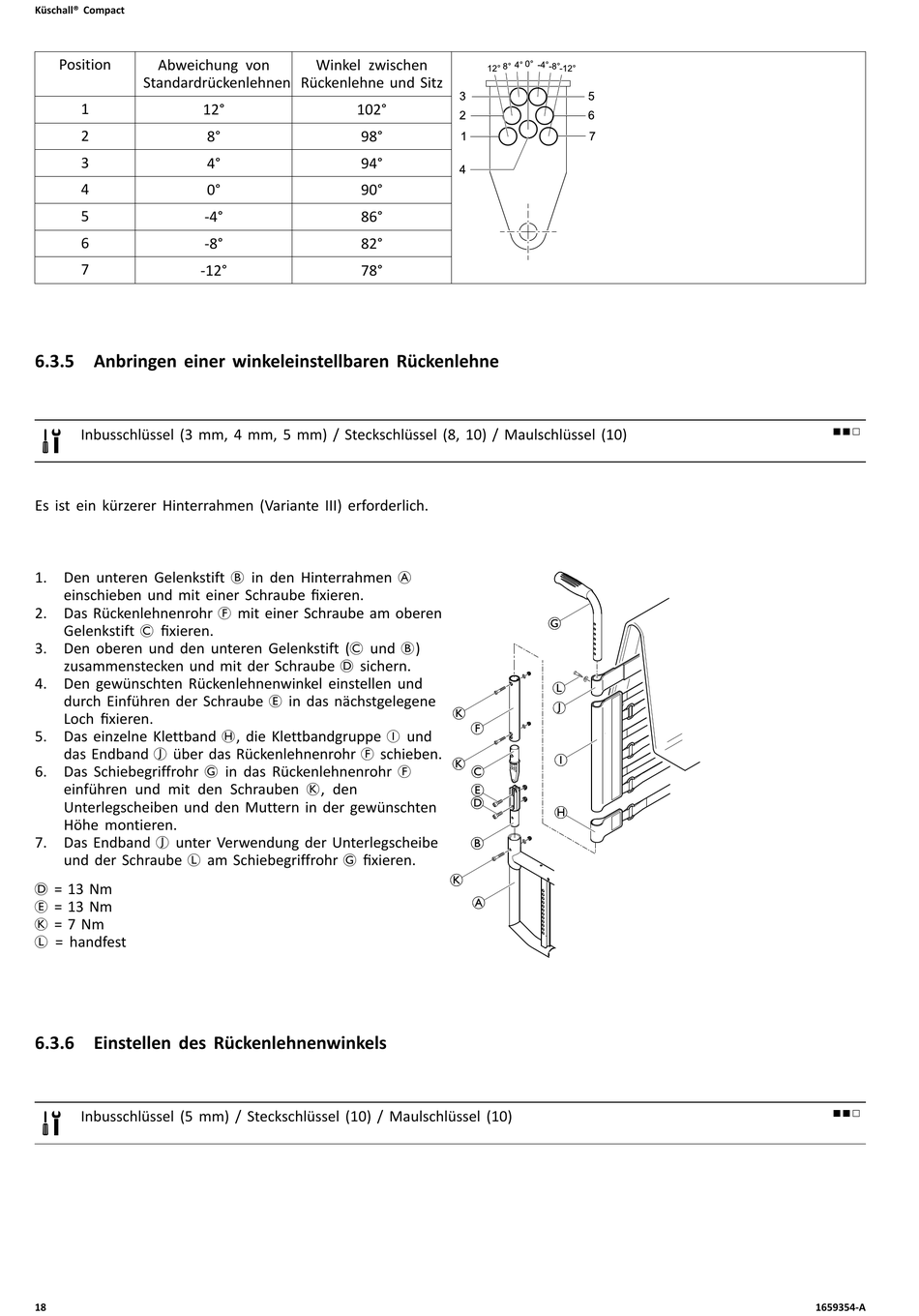

6.3.5 Anbringen einer winkeleinstellbaren Rückenlehne
Inbusschlüssel (3 mm, 4 mm, 5 mm) / Steckschlüssel (8, 10) / Maulschlüssel (10)
Es ist ein kürzerer Hinterrahmen (Variante III) erforderlich.
1. Den unteren Gelenkstift B in den Hinterrahmen A
einschieben und mit einer Schraube fixieren.
2. Das Rückenlehnenrohr F mit einer Schraube am oberen
Gelenkstift C fixieren.
3. Den oberen und den unteren Gelenkstift (C und B)
zusammenstecken und mit der Schraube D sichern.
4. Den gewünschten Rückenlehnenwinkel einstellen und
durch Einführen der Schraube E in das nächstgelegene
Loch fixieren.
5. Das einzelne Klettband H, die Klettbandgruppe I und
das Endband J über das Rückenlehnenrohr F schieben.
6. Das Schiebegriffrohr G in das Rückenlehnenrohr F
einführen und mit den Schrauben K, den
Unterlegscheiben und den Muttern in der gewünschten
Höhe montieren.
7. Das Endband J unter Verwendung der Unterlegscheibe
und der Schraube L am Schiebegriffrohr G fixieren.
D = 13 Nm
E = 13 Nm
K = 7 Nm
L = handfest
6.3.6 Einstellen des Rückenlehnenwinkels
Inbusschlüssel (5 mm) / Steckschlüssel (10) / Maulschlüssel (10)
18
Winkel zwischen
Rückenlehne und Sitz
102°
98°
94°
90°
86°
82°
78°
■■□
■■□
