1 Beschreibung
1.6 Befestigen der Ausrüstung am Roboter
1.6 Befestigen der Ausrüstung am Roboter
Befestigungsöffnungen und Abmessungen
Sie können zusätzliche Lasten am Roboter montieren. In den folgenden
Abbildungen sehen Sie die Abmessungen und Massen. Der Roboter ist mit
Bohrungen zur Montage von Zusatzausrüstung ausgestattet.
Die maximal zulässige Armlast hängt vom Schwerpunkt der Armlast und der
Nutzlast des Roboters ab.
Variante
IRB 1090-3.5/0.58

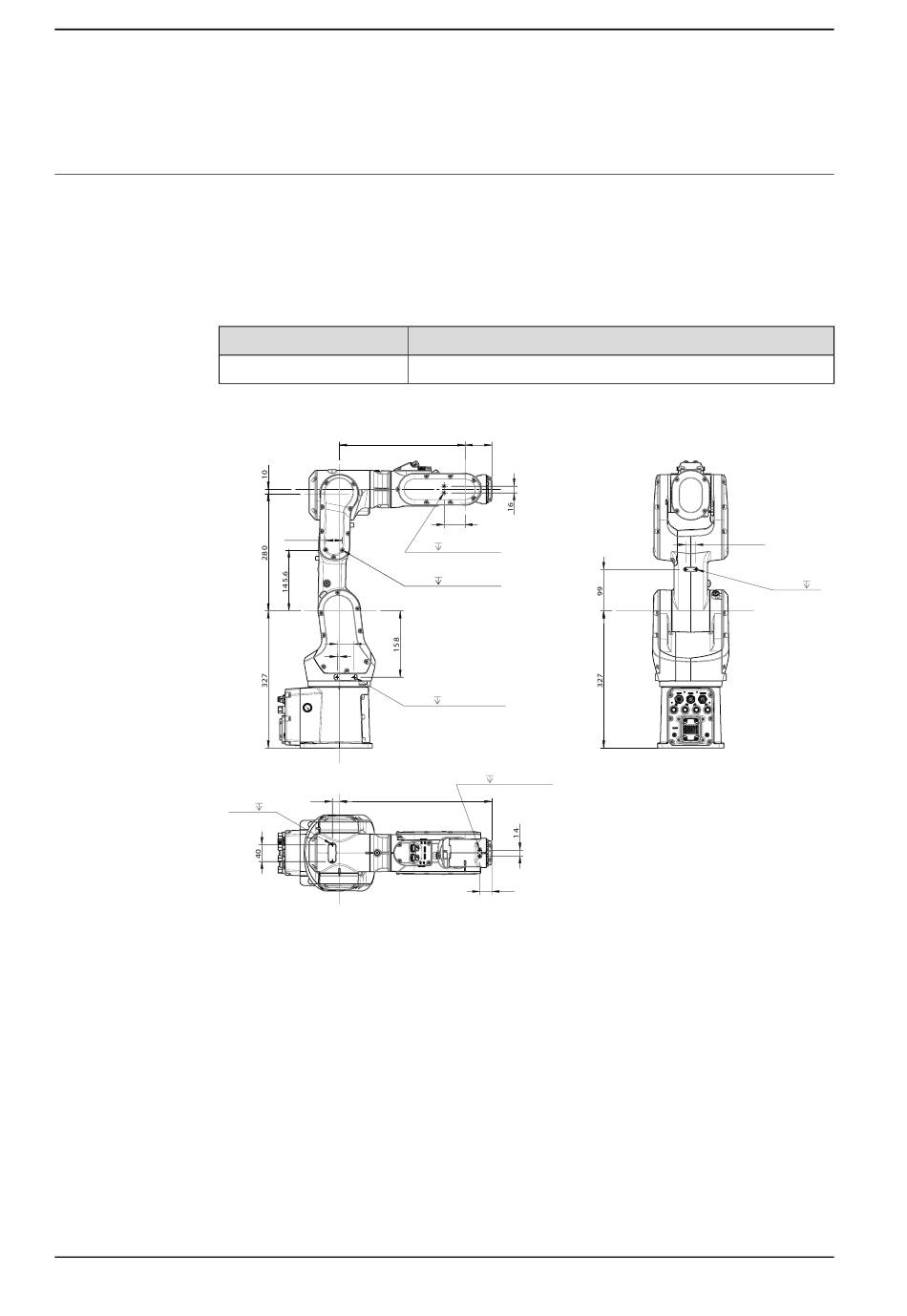

Bohrungen zur Montage von Zusatzausrüstung
xx2300001051
Fortsetzung auf nächster Seite
38
300
40
40
5
17
2-M4 6
© Copyright 2023 ABB. Alle Rechte vorbehalten.
Max. Armlast (kg)
0.5
64
50
2-M3 6(two sides)
2-M4 8(two sides)
2-M5 10(two sides)
2-M3 6(two sides)
364
29
24
2-M4
Produktspezifikation - IRB 1090
3HAC088057-003 Revision: B
