- Seite 1 Dell EMC PowerEdge R340 Technische Daten – Handbuch Vorschriftenmodell: E58S Series Vorschriftentyp: E58S001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Übersicht über das Dell EMC PowerEdge R340 System................. 4 Frontansicht des Systems..............................4 Bedienfelder..................................5 Rückwärtige Ansicht des Systems...........................6 2 Technische Daten............................7 Gehäuseabmessungen..............................8 Gewicht des Systems................................ 9 Prozessor – Technische Daten............................9 PSU – Technische Daten..............................9 Kühlungslüfter – Technische Daten..........................9 Technische Daten der Systembatterie........................... -
Seite 4: Übersicht Über Das Dell Emc Poweredge R340 System

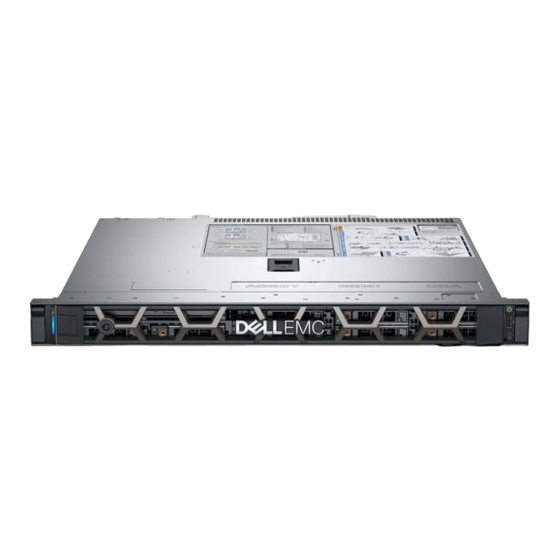

Übersicht über das Dell EMC PowerEdge R340 System Das Dell EMC PowerEdge R340 System ist ein 1-HE-Server und unterstützt bis zu: • Einen skalierbaren Intel Xeon-Prozessor • Vier DIMM-Steckplätze • Zwei Wechselstromnetzteile • Bis zu acht 2,5 -Zoll- oder vier 3,5-Zoll-SAS- oder -SATA-Laufwerke Weitere Informationen zu unterstützten Laufwerken finden Sie im Abschnitt... -
Seite 5: Bedienfelder
Optisches Laufwerk (optional) Rechtes Bedienfeld Informationsbereich Laufwerke (4) Weitere Informationen über die Anschlüsse finden Sie im Abschnitt Technische Daten. Bedienfelder Linkes Bedienfeld Abbildung 3. Ansicht des linken Bedienfelds Anzeige für Systemzustand und System-ID Übersicht über das Dell EMC PowerEdge R340 System... -
Seite 6: Rechtes Bedienfeld
Port für das Kabel der Systemstatusanzeige (CMA) USB 3.0-Anschluss (2) Dedizierter Netzwerkport des iDRAC9 VGA-Anschluss ANMERKUNG: Weitere Informationen zu den Ports und Anschlüssen finden Sie im Abschnitt Ports und Anschlüsse – Technische Daten. Übersicht über das Dell EMC PowerEdge R340 System... -
Seite 7: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Prozessor – Technische Daten • PSU – Technische Daten • Kühlungslüfter – Technische Daten • Technische Daten der Systembatterie •... -
Seite 8: Gehäuseabmessungen
Gehäuseabmessungen Abbildung 6. Gehäuseabmessungen Tabelle 1. Gehäuseabmessungen des Dell EMC PowerEdge R340 Systems Konfiguration Konfiguration 482,0 mm 434,0 mm 42,8 mm Mit Blende: 483,72 mm 522,85 mm mit 8 x 2,5- mit 8 x 2,5- (18,98 Zoll) (17,08 Zoll) (1,68 Zoll) -
Seite 9: Gewicht Des Systems
Das Dell EMC PowerEdge R340 System unterstützt die folgenden Kühlungslüfter. ANMERKUNG: Verwenden Sie bei der Auswahl und dem Aufrüsten der Systemkonfiguration den Dell Energy Smart Solution Advisor unter Dell.com/ESSA, um den Stromverbrauch des Systems zu überprüfen und eine optimale Energienutzung zu gewährleisten. -
Seite 10: Technische Daten Der Systembatterie
Das Dell EMC PowerEdge R340 System unterstützt als Systembatterie eine CR 2032 3.0-V-Lithium-Knopfzellenbatterie. Technische Daten der Erweiterungskarten-Riser Das Dell EMC PowerEdge R340 System unterstützt bis zu zwei PCI-Express-Karten (PCIe-Karten) der 3. Generation. Tabelle 6. Auf der Systemplatine unterstützte Erweiterungskartensteckplätze PCIe- Riser PCIe-Steckplatzhöhe... -
Seite 11: Speicher-Controller - Technische Daten
Bis zu 8 x 2,5-Zoll-SAS-, -SATA- oder -SSD-Laufwerke • Bis zu 4 x 3,5-Zoll-SAS-, -SATA- oder -SSD-Laufwerke Optische Laufwerke Das Dell EMC PowerEdge R340 System unterstützt die folgenden optischen Laufwerke. Tabelle 10. Unterstützter Typ des optischen Laufwerks Unterstützter Laufwerktyp Unterstützte Anzahl von Laufwerken... -
Seite 12: Ports Und Anschlüsse - Technische Daten
Das Dell EMC PowerEdge R340 System unterstützt bis zu zwei 10/100/1000-Mbps-Netzwerkschnittstellen-Controller-Ports (NIC-Ports) auf der Rückseite. Serieller Anschluss – Technische Daten Das Dell EMC PowerEdge R340System unterstützt einen seriellen Anschluss auf der Rückseite. Hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. VGA-Ports – Technische Daten Das PowerEdge R340 System unterstützt einen DB-15-VGA-Port auf der Rückseite des Systems. -
Seite 13: Umgebungsbedingungen
Umgebungsbedingungen Datenblättern zu Produkt und Umwelt in den ANMERKUNG: Weitere Informationen zu Umweltzertifizierungen finden Sie in den Handbüchern und Dokumenten auf Dell.com/support/home Tabelle 13. Temperatur – Technische Daten Temperatur Technische Daten Speicher −40–65 °C (−40–149 °F) Dauerbetrieb (für Höhen unter 950 m oder 10–35 °C (50–95 °F) ohne direkte Sonneneinstrahlung auf die Geräte... -
Seite 14: Standardbetriebstemperatur
Tabelle 18. Herabstufung der Betriebstemperatur – Technische Daten Herabstufung der Betriebstemperatur Technische Daten Bis zu 35 °C (95 °F) Die maximale Temperatur verringert sich um 1 °C/300 m (1 °F/547 Fuß) oberhalb von 950 m (3.117 Fuß). 35–40 °C (95–104 °F) Die maximale Temperatur verringert sich um 1 °C/175 m (1 °F/319 Fuß) oberhalb von 950 m (3.117 Fuß). -
Seite 15: Beschränkungen Für Die Erweiterte Betriebstemperatur
GPU wird nicht unterstützt. • Unterstützt Prozessoren mit bis zu 80W. • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. • Ein Bandsicherungslaufwerk wird nicht unterstützt. Partikel- und gasförmige Verschmutzung - Technische Daten Die folgende Tabelle definiert Grenzwerte für die partikel- und gasförmige Verschmutzung, die eingehalten werden müssen, um etwaige... - Seite 16 Tabelle 22. Gasförmige Verschmutzung – Technische Daten Gasförmige Verschmutzung Technische Daten Kupfer-Kupon-Korrosionsrate <300 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.04-1985. Silber-Kupon-Korrosionsrate <200 Å/Monat gemäß AHSRAE TC9.9. ANMERKUNG: Maximale korrosive Luftverschmutzungsklasse, gemessen bei ≤50 % relativer Luftfeuchtigkeit. Technische Daten...
-
Seite 17: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Anzeigecodes für Systemzustand und System-ID • iDRAC Direct-LED-Anzeigecodes • NIC-Anzeigecodes • Anzeigecodes des Netzteils • Laufwerksanzeigecodes Anzeigecodes für Systemzustand und System-ID Die Anzeige für Systemzustand und System-ID befindet sich auf dem linken Bedienfeld des Systems. Abbildung 7. -
Seite 18: Idrac Direct-Led-Anzeigecodes
Fehlermeldungen. Weitere Informationen zu Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert werden, finden Sie auf der Seite für die Suche nach Fehlercodes auf qrl.dell.com. iDRAC Direct-LED-Anzeigecodes Die iDRAC Direct-LED-Anzeige leuchtet, um anzuzeigen, dass der Port angeschlossen ist und als Teil des iDRAC-Subsystems verwendet wird. -
Seite 19: Anzeigecodes Des Netzteils
Abbildung 8. NIC-Anzeigecodes LED-Verbindungsanzeige LED-Aktivitätsanzeige Tabelle 25. NIC-Anzeigecodes Status Zustand Verbindungsanzeige und Aktivitätsanzeige leuchten nicht. Der NIC ist nicht mit dem Netzwerk verbunden. Verbindungsanzeige leuchtet grün und Aktivitätsanzeige Die NIC ist mit einem gültigen Netzwerk mit maximaler Port- blinkt grün. Geschwindigkeit verbunden und Daten werden gesendet oder empfangen. -
Seite 20: Laufwerksanzeigecodes
Wenn zwei Netzteile installiert sind, müssen beide Netzteile über die gleiche Art der Kennzeichnung verfügen, z. B. Erweiterte Stromleistung. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. - Seite 21 Abbildung 10. Laufwerkanzeigen LED-Anzeige für Laufwerkaktivität LED-Anzeige für Laufwerkstatus Etikett für Laufwerkkapazität ANMERKUNG: Wenn sich das Laufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, leuchtet die Status-LED nicht. Tabelle 27. Laufwerksanzeigecodes Anzeigecodes zum Laufwerkstatus Zustand Blinkt zweimal pro Sekunde grün Laufwerk wird identifiziert oder für den Ausbau vorbereitet.
-
Seite 22: Wie Sie Hilfe Bekommen
Dell stellt verschiedene online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht mit dem Internet verbunden sind, finden Sie weitere Informationen auf Ihrer Bestellung, auf dem Lieferschein, auf der Rechnung oder im Dell Produktkatalog. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie... -
Seite 23: Quick Resource Locator Für Das Dell Emc Poweredge R340 System
übermittelt sie an den technischen Support von Dell EMC. • Automatische Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Informationen zum Systemstatus Ihrer Geräte und lädt sie über eine sichere Verbindung auf Dell EMC hoch. Anhand dieser Informationen kann der technische Support von Dell EMC das Problem diagnostizieren. •...
