7.

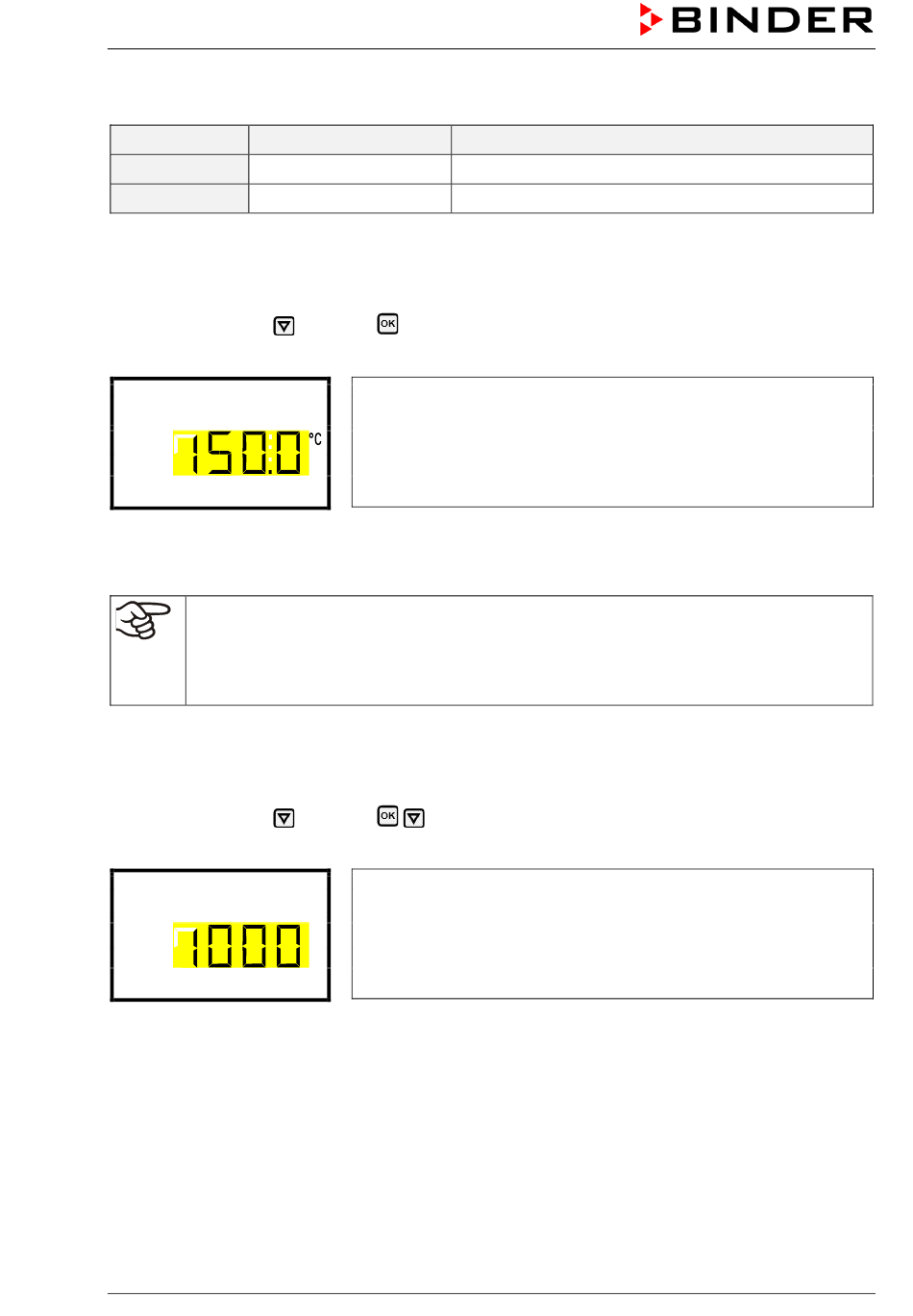

Sollwerteingabe

Einstellbereiche
Temperatur 0,0 °C bis 300,0 °C
Lüfterdrehzahl
40 % bis 100 %
7.1

Temperatur-Sollwert einstellen

Erforderliche Berechtigung: „User".
Pfad: Normalanzeige
Drücken Sie die OK-Taste, um die Einstellung zu aktivieren.
Temperatur
Drücken Sie die Pfeiltaste unten, um zur Eingabe des Lüfterdrehzahl-Sollwertes zu wechseln (Kap. 7.2).
Mit der Zurück-Taste gelangen Sie wieder zum Untermenü „Sollwerte" und bei mehrfachem Drücken wie-
der zur Normalanzeige.
Beim Überwachungsregler-Modus „Limit" muss der Überwachungsregler nach jeder Ände-
rung des Temperatur-Sollwertes neu eingestellt werden. Stellen Sie den Überwachungsreg-
lerwert ca. 5 °C höher als den Temperatur-Sollwert des Reglers ein (Kap. 11.2).
Empfohlene Einstellung: Überwachungsregler-Modus „Offset" mit Überwachungsreglerwert
5 °C.
7.2 Lüfterdrehzahl-Sollwert einstellen
Erforderliche Berechtigung: „User".
Pfad: Normalanzeige
Drücken Sie die OK-Taste, um die Einstellung zu aktivieren.
Lüfter
Mit der Pfeiltaste oben gelangen Sie wieder zur Temperatureinstellung (Kap. 7.1).
Mit der Pfeiltaste unten gelangen Sie zur Einstellung der Luftklappenposition (Kap. 7.3)
Mit der Zurück-Taste gelangen Sie wieder zum Untermenü „Sollwerte" und bei mehrfachem Drücken wie-
der zur Normalanzeige.
7.3

Einstellung der Luftklappenposition

Mit der Luftklappe im Abluftrohr kann der Luftwechsel eingestellt werden.
Über die Stellung der Luftklappe im Abluftrohr lässt sich die Frischluftzirkulation regulieren. Frischluft kann
bei geöffneter Luftklappe durch das Frischluftrohr nachströmen. Bei Geräten mit Lüfter wird dies durch
Ventilatorbetrieb verstärkt.
FP (E3.1) 08/2023
Regelbereiche
10° C über Umgebungstemperatur bis 300 ºC
Sollwerte Temperatur
Temperatureinstellung
Die aktuelle Einstellung blinkt. Geben Sie den gewünschten Sollwert
mit den Pfeiltasten ein.
Bestätigen Sie die Eingabe mit der OK-Taste.
Sollwerte Lüfter
Einstellung der Lüfterdrehzahl
Die aktuelle Einstellung blinkt. Geben Sie den gewünschten Sollwert
mit den Pfeiltasten ein.
Bestätigen Sie die Eingabe mit der OK-Taste.
Seite 30/89
