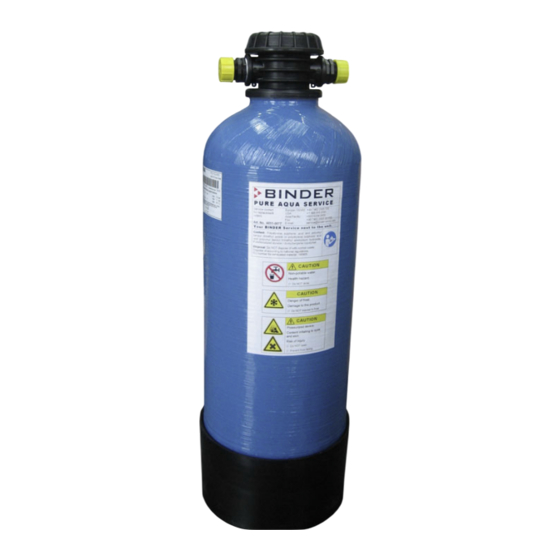

Binder PURE AQUA SERVICE Montageanleitung
Wasseraufbereitungssystem
Vorschau ausblenden
Andere Handbücher für PURE AQUA SERVICE:
- Montageanleitung (57 Seiten) ,
- Montage- und betriebsanleitung (115 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
P U R E A Q U A S E R V I C E
Wasseraufbereitungssystem
Water treatment system
Système de traitement des eaux
Sistema de tratamiento de agua
Montageanleitung
Mounting Instructions
Manuel de montage
Manual de montaje
BINDER GmbH
Address
Tel.
Fax
Internet
E-mail
Service Hotline
Service Fax
Service E-Mail
Service Hotline USA
Service Hotline Spain
Service Hotline Asia Pacific
Service Hotline Russia and CIS +7 495 98815 17
Version 03/2009
Post office box 102
D-78502 Tuttlingen
+49 7462 2005 0
+49 7462 2005 100
http://www.binder-world.com
info@binder-world.com
+49 7462 2005 555
+49 7462 2005 93 555
service@binder-world.com
+1 866 885 9794 or +1 631 224 4340
+34 9492 677 23
+852 39070500 or +852 39070503
Art. No. 7001-0159
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Binder PURE AQUA SERVICE
Inhaltszusammenfassung für Binder PURE AQUA SERVICE
- Seite 1 Water treatment system Système de traitement des eaux Sistema de tratamiento de agua Montageanleitung Mounting Instructions Manuel de montage Manual de montaje BINDER GmbH Address Post office box 102 D-78502 Tuttlingen Tel. +49 7462 2005 0 +49 7462 2005 100 Internet http://www.binder-world.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheit ......................3 1.1. Struktur der Sicherheitshinweise ......................3 1.2. Allgemeine Sicherheitsbestimmungen zu Aufstellung und Betrieb von BINDER Pure Aqua Service 4 1.3. Materialsicherheitsdatenblatt des Inhaltsstoffes der Kartusche............5 1.4. Bestimmungsgemäße Verwendung....................6 Beschreibung ......................6 Lieferumfang, Transport, Lagerung und Aufstellung ........6 3.1. -
Seite 3: Sicherheit
Produktes und / oder seiner Funktionen oder eine Sache in seiner Umgebung führen kann. Sicherheitszeichen Die Verwendung des Sicherheitszeichens warnt vor Verletzungsgefahren. Befolgen Sie alle Maßnahmen, die mit dem Sicherheitszeichen gekennzeichnet sind, um Verletzungen oder Tod zu vermeiden. Montageanleitung BINDER Pure Aqua Service Seite 3/65... -
Seite 4: Allgemeine Sicherheitsbestimmungen Zu Aufstellung Und Betrieb Von Binder Pure Aqua Service
Es dürfen keine Flüssigkeiten über die Kabelverbindung ins Innere des Messgerätes gelangen. WARNUNG Gefahr durch elektrischen Schlag. Lebensgefahr. Beschädigung des Gerätes. Für trockene Aufstellungsumgebung sorgen. Zur Vermeidung von eventuell auftretenden Wasserschäden ist ein Bodenablauf am Standort des Gerätes vorzusehen. Montageanleitung BINDER Pure Aqua Service Seite 4/65... -
Seite 5: Materialsicherheitsdatenblatt Des Inhaltsstoffes Der Kartusche
Das mit BINDER Pure Aqua Service aufbereitete Wasser ist kein Trinkwasser. Trinken des aufbereiteten Wassers kann zum Verlust von Elektrolyten führen VORSICHT Kein Trinkwasser. Gesundheitsgefahr. ∅ Aufbereitetes Wasser NICHT trinken. Die Kartusche darf nicht einfrieren, sobald sie erstmals mit Wasser befüllt wurde. -
Seite 6: Bestimmungsgemäße Verwendung
Service dient Aufbereitung Leitungswasser. Es wird Wasser erzeugt, das zum Betrieb von BINDER Klimaschränken geeignet ist. Der Einsatz des Wasseraufbereitungssystems BINDER Pure Aqua Service wird bei Wasserhärten über 8°dH empfohlen. Mit dem Wasseraufbereitungssystem BINDER Pure Aqua Service aufbereitetes Wasser ist nicht für analytische und medizinische Zwecke geeignet. -
Seite 7: Transport Und Lagerung
Das System darf NICHT in explosionsgefährdeten Bereichen aufgestellt und betrieben werden. WARNUNG Explosionsgefahr. Lebensgefahr. ∅ KEINE explosionsfähige Stäube oder Lösemittel-Luftgemische in der Umgebung. Gerät nur außerhalb explosionsgefährdeter Bereiche aufstellen. Montageanleitung BINDER Pure Aqua Service Seite 7/65... -
Seite 8: Montage
Kartusche wieder verwendet werden. • Ablasshahn an den Eingang der Kartusche anschließen. Der Eingang ist mit einem Pfeil in Flussrichtung gekennzeichnet. Abbildung 2: Eingang der Kartusche Abbildung 3: Eingang der Kartusche mit angeschlossenem Ablasshahn Montageanleitung BINDER Pure Aqua Service Seite 8/65... -
Seite 9: Anschluss Des Messgerätes
Abbildung 5: Ausgang der Kartusche • Netzteil mit dem Messgerät verbinden und an eine Steckdose mit Versorgungsspannung zwischen 110V und 240V und 50 / 60 Hz anschließen. Abbildung 6: An die Kartusche und ans Netzteil angeschlossenes Messgerät Montageanleitung BINDER Pure Aqua Service Seite 9/65... -
Seite 10: Anschluss An Klimaschrank
Abbildung 8: Angeschlossenes Messgerät mit Netzteil und Wasserschlauch für aufbereitetes Wasser • Wasserschlauch (R3/4“ Anschluss Kunststoff) an den rückseitigen Frischwasseranschluss des Klimaschranks anschließen. Dabei eine der beiden mit dem Wasserschlauch gelieferten Dichtungen einlegen. Hinweise zum Wasseranschluss der Betriebsanleitung des Klimaschranks beachten. Montageanleitung BINDER Pure Aqua Service Seite 10/65... - Seite 11 Flussrichtung Anschluss Klimaschrank Wasserablass zum Druckausgleich Frischwasserversorgung Abbildung 9: Einwegkartusche mit Messgerät und Schläuchen, fertig montiert Abbildung 10: KBF mit angeschlossenem Wasseraufbereitungssystem BINDER Pure Aqua Service Montageanleitung BINDER Pure Aqua Service Seite 11/65...
-
Seite 12: Inbetriebnahme
WARNUNG Gefahr durch elektrischen Schlag. Lebensgefahr. Beschädigung des Gerätes. Für trockene Aufstellungsumgebung sorgen. Das mit BINDER Pure Aqua Service aufbereitete Wasser ist kein Trinkwasser. Trinken des aufbereiteten Wassers kann zum Verlust von Elektrolyten führen. VORSICHT Kein Trinkwasser. Gesundheitsgefahr. ∅ Aufbereitetes Wasser NICHT trinken. -
Seite 13: Anzeigen Am Messgerät
Noch ausreichende Wasserqualität. Ersetzen Sie die Kartusche. Wenn alle roten Anzeigeleuchten aufleuchten, ausreichende Qualität des Wassers nicht mehr gewährleistet. Hinweis: Mit zunehmender Betriebsdauer der Kartusche leuchten die Anzeigeleuchten nach immer kürzeren Zeiten auf. Montageanleitung BINDER Pure Aqua Service Seite 13/65... -
Seite 14: Wechsel Der Kartusche
• Ein- und Auslass an der Kartusche zum Transport mit den gelben Abdeckkappen verschließen. Die Kartusche kann nun entsorgt werden (Kap. 11.2). Service / Kontakt Bestellnummer der Ersatzkartusche: 6011-0077 Kontaktdaten des BINDER Service für Bestellungen: Europa / Welt: +49 7462 2005 555 USA:... -
Seite 15: Wasserverbrauch
Frischwasserversorgung und am Klimaschrank entfernen. • Vorübergehende Außerbetriebnahme: Hinweise zur geeigneten Lagerung beachten, Kap. 3.2. • Endgültige Außerbetriebnahme: Gerät gemäß Kap. 11 entsorgen. Beachten Sie bei erneuter Inbetriebnahme die entsprechenden Hinweise in Kap. 5. Montageanleitung BINDER Pure Aqua Service Seite 15/65... -
Seite 16: Entsorgung
Elektro- Elektronikgerätegesetz (ElektroG) vom 23.03.2005, BGBl. I S. 762 entsorgen oder kontaktieren Sie den BINDER Service, damit dieser die Rücknahme und Entsorgung des Gerätes gemäß dem Elektro- und Elektronikgerätegesetz (ElektroG) vom 23.03.2005, BGBl. I S. 762 organisiert. Montageanleitung BINDER Pure Aqua Service... -
Seite 17: Entsorgung Des Messgerätes Und Des Netzgerätes In Eu-Staaten Außer Der Bundesrepublik Deutschland
23.03.2005, BGBl. I S. 762) zertifizierten Recyclingunternehmen entsorgen lassen oder Den BINDER Service mit der Entsorgung beauftragen. Es gelten die beim Kauf des Gerätes gültigen Allgemeinen Geschäftsbedingungen (AGB) der BINDER GmbH. 11.4. Entsorgung des Messgerätes und des Netzgerätes in EU-Staaten außer der Bundesrepublik Deutschland BINDER-Geräte sind gemäß...
