Verletzungsgefahr durch herunterfallende Einschubgitter durch fehlerhaftes Einset-
zen der Einschubgitter.
Verletzungen.
Verwenden Sie nur die für diesen Gerätetyp vorgesehenen Einschübe.
Beachten Sie die korrekte Orientierung der Einschubgitter beim Einsetzen.
5.

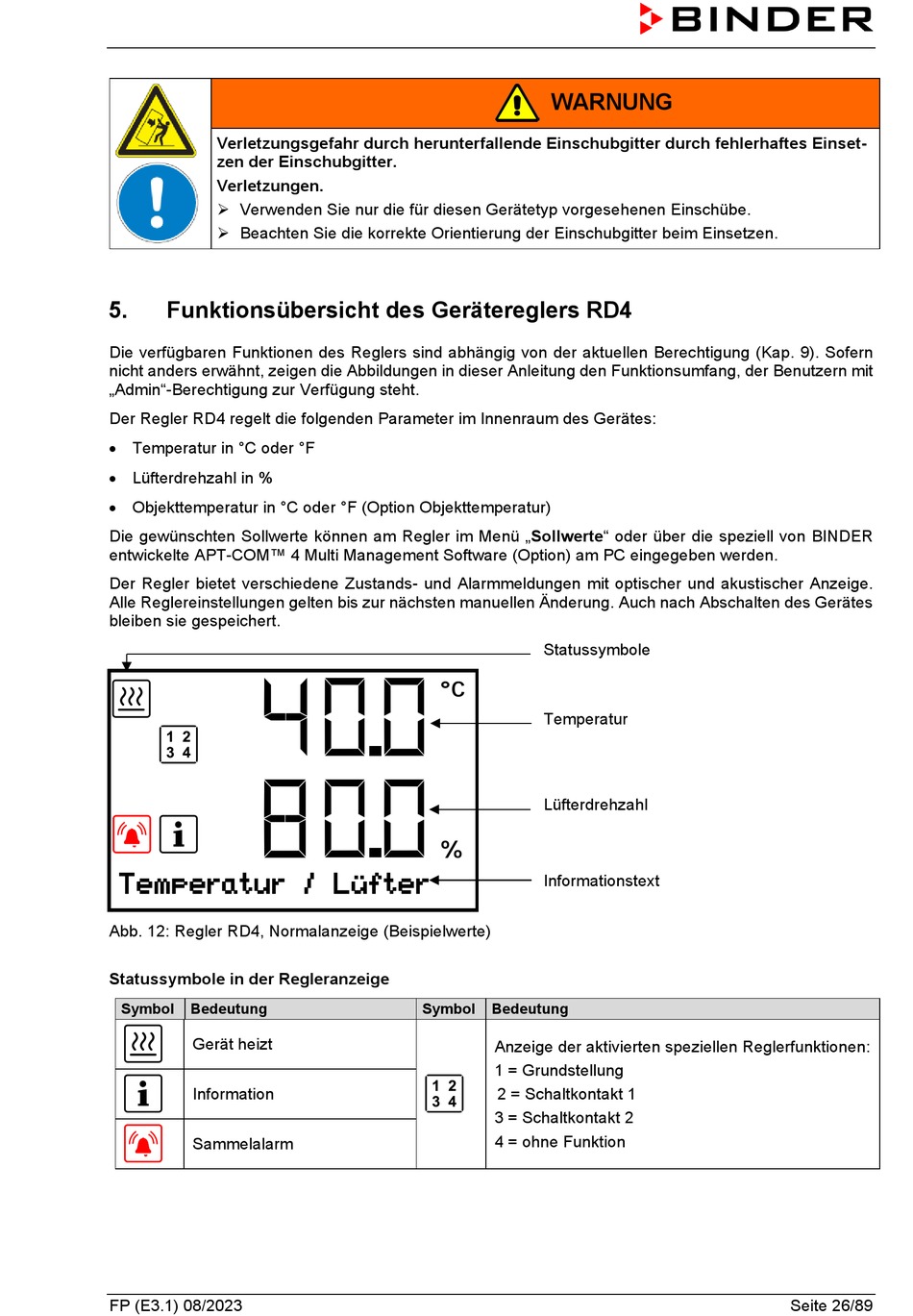

Funktionsübersicht des Gerätereglers RD4
Die verfügbaren Funktionen des Reglers sind abhängig von der aktuellen Berechtigung (Kap. 9). Sofern
nicht anders erwähnt, zeigen die Abbildungen in dieser Anleitung den Funktionsumfang, der Benutzern mit
„Admin"-Berechtigung zur Verfügung steht.
Der Regler RD4 regelt die folgenden Parameter im Innenraum des Gerätes:
• Temperatur in °C oder °F
• Lüfterdrehzahl in %
• Objekttemperatur in °C oder °F (Option Objekttemperatur)
Die gewünschten Sollwerte können am Regler im Menü „Sollwerte" oder über die speziell von BINDER
entwickelte APT-COM™ 4 Multi Management Software (Option) am PC eingegeben werden.
Der Regler bietet verschiedene Zustands- und Alarmmeldungen mit optischer und akustischer Anzeige.
Alle Reglereinstellungen gelten bis zur nächsten manuellen Änderung. Auch nach Abschalten des Gerätes
bleiben sie gespeichert.
Temperatur / Lüfter
Abb. 12: Regler RD4, Normalanzeige (Beispielwerte)
Statussymbole in der Regleranzeige
Symbol
Bedeutung
Gerät heizt
Information
Sammelalarm
FP (E3.1) 08/2023
WARNUNG
Statussymbole
Temperatur
Lüfterdrehzahl
Informationstext
Symbol
Bedeutung
Anzeige der aktivierten speziellen Reglerfunktionen:
1 = Grundstellung
2 = Schaltkontakt 1
3 = Schaltkontakt 2
4 = ohne Funktion
Seite 26/89
