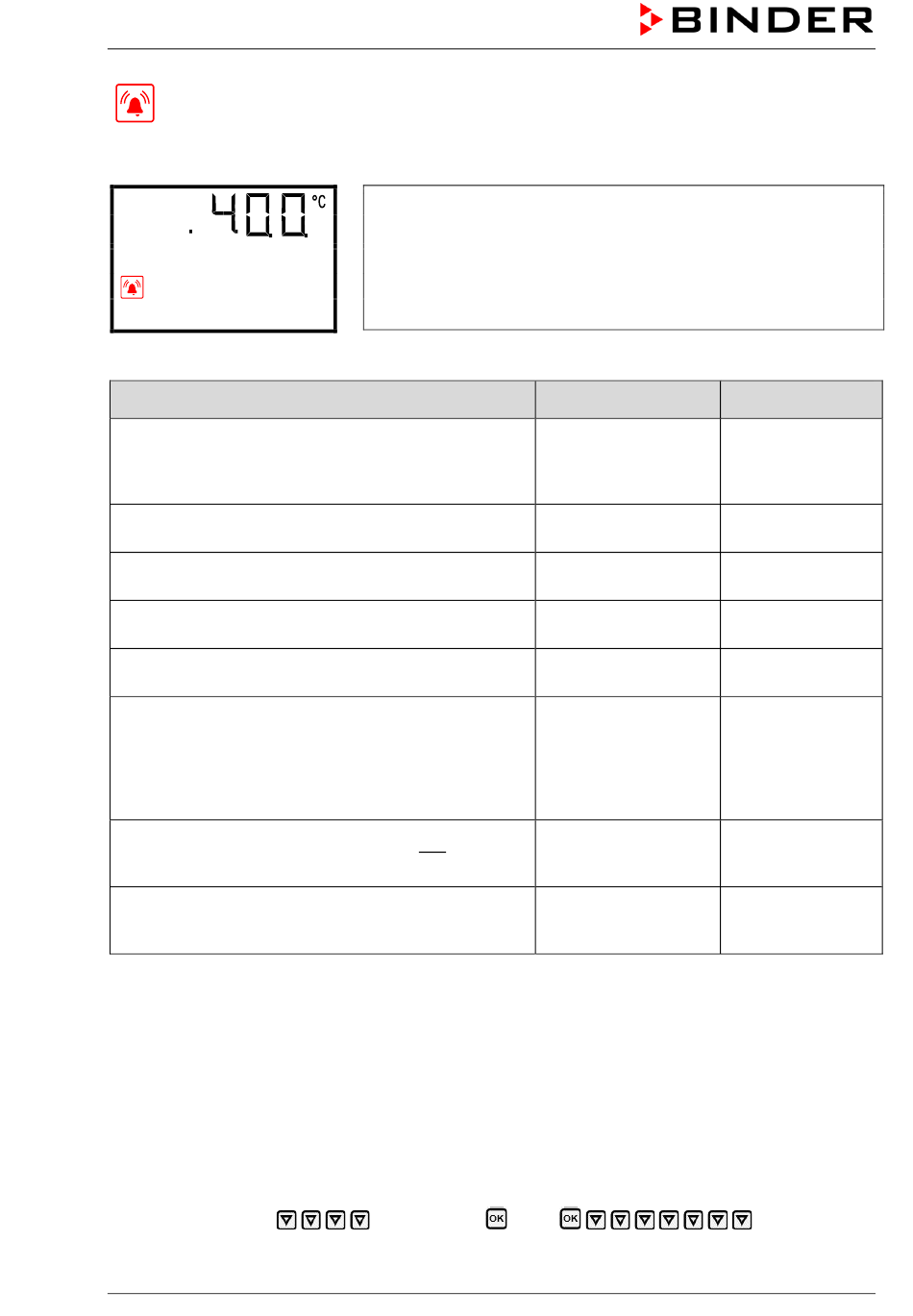

In der Normalanzeige wird die Alarmursache als Textmeldung angezeigt. Das Sammelalarm-
Symbol blinkt. Wenn der akustische Alarm aktiviert ist, ertönt der Summer.
Drücken Sie die OK-Taste, um den Alarm zu bestätigen und den Summer auszuschalten. Solange der
Alarmzustand besteht, leuchtet das Sammelalarm-Symbol weiterhin.
Überwachungsregler
Übersicht der Alarmmeldungen:
Zustand
Toleranzbandalarm: Aktueller Temperatur-Istwert au-
ßerhalb des Toleranzbandes
Übertemperaturschutzeinrichtung Klasse 1 (Bimetall-
schalter) aktiv
Sollwert des Überwachungsreglers Klasse 2 überschrit-
ten
Sollwert des Überwachungsreglers Klasse 3.1 über-
schritten
Defekt des Standard-Temperatursensors. Der FailSafe-
Temperatursensor übernimmt die Messung (Kap. 10)
Defekt des FailSafe-Temperatursensors oder Überwa-
chungsregler-Temperatursensors
Defekt des Standard-Temperatursensors und des
FailSafe-Temperatursensors
Defekt des Temperatursensors für Objekttemperatur
(Option)
Alle Alarme werden über den Potenzialfreien Alarmkontakt (Kap. 14.4) ausgegeben.
Zum Bestätigen des Alarms drücken Sie die OK-Taste.
• Bestätigen, während der Alarmzustand weiterbesteht: Nur der Summer wird ausgeschaltet. Die optische
Alarmmeldung wird weiterhin angezeigt, bis der Alarmzustand behoben ist. Anschließend wird sie au-
tomatisch zurückgesetzt.
• Bestätigen nach Ende des Alarmzustands: Der Summer und die optische Alarmmeldung werden ge-
meinsam zurückgesetzt.
14.3 Aktivieren / Deaktivieren des akustischen Alarms (Summer)
Normalanzeige
Pfad:
Alarm
Drücken Sie die OK-Taste, um die Einstellung zu aktivieren.
FP (E3.1) 08/2023
Alarmanzeige (Beispiel: Überwachungsregler-Alarm)
„Bandalarm Temperatur"
Einstellungen
Gerät
Alarmmeldung
„Übertemperatur"
„Überwachungsregler
TWB"
„Überwachungsregler
TWW"
„Sensor defekt!"
„Überwachungsregler
TWB" oder
„Überwachungsregler
TWW",
Meldung nicht rück-
setzbar
Temperatur-Istwertan-
zeige zeigt
" – – – – "
Objekttemperatur-Ist-
wertanzeige zeigt
" – – – – "
Beginn nach Eintritt
des Zustandes
nach einstellbarer Zeit
(Kap. 13.1)
Werkseinstellung: 60
Minuten
sofort
sofort
sofort
sofort
sofort
sofort
sofort
Akustischer
Seite 45/89
