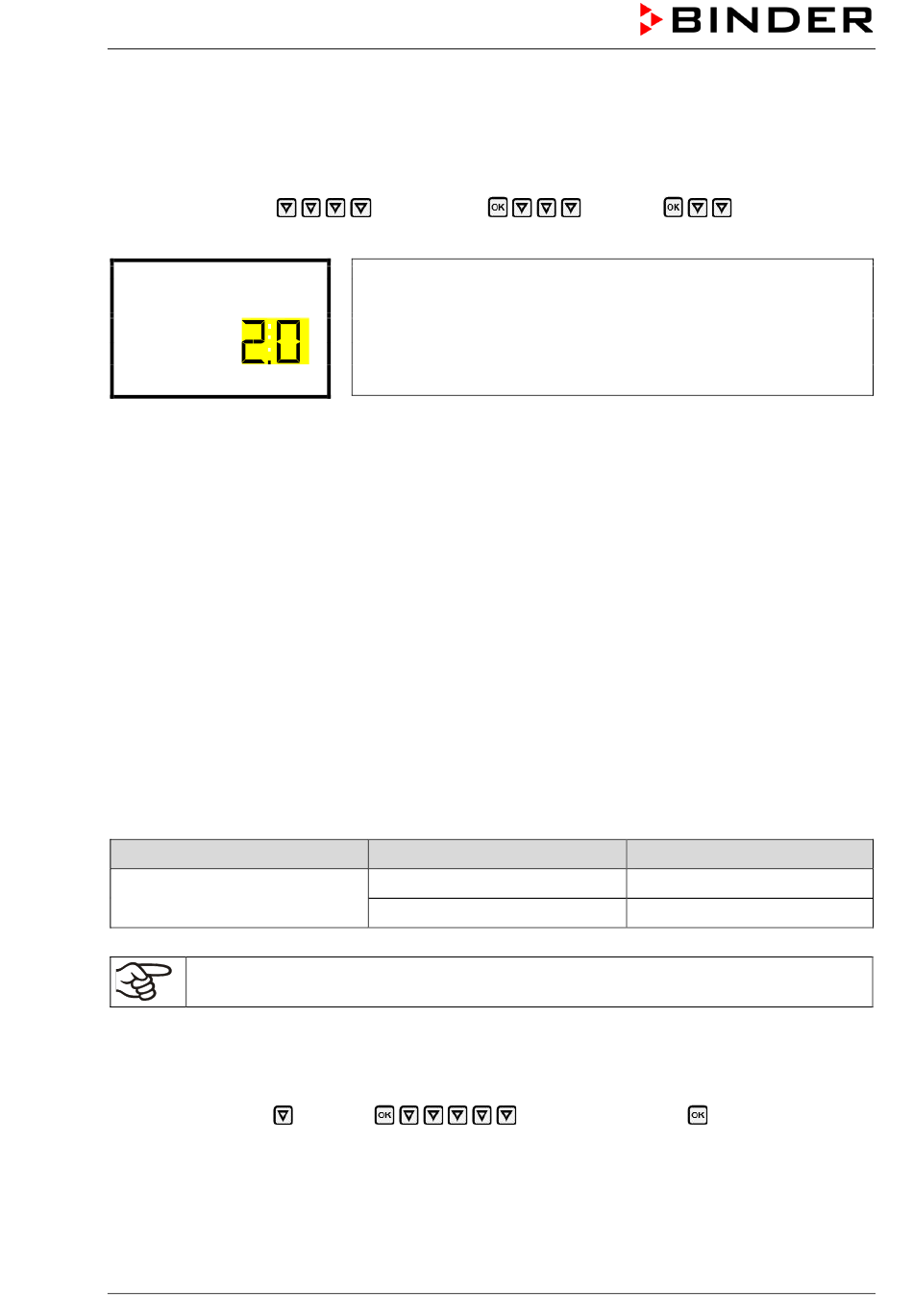

11.2.1 Umschalten zwischen Überwachungsregler Klasse 2 (Temperaturwählbegrenzer,
TWB) oder Klasse 3.1 (Temperaturwählwächter, TWW)
Sie haben die Möglichkeit, den Überwachungsregler mit der Funktionalität Klasse 2 oder 3.1 zu betreiben.
Erforderliche Berechtigung: „Admin".
Pfad: Normalanzeige
Drücken Sie die OK-Taste, um die Einstellung zu aktivieren.
Schutzklasse
Mit der Zurück-Taste gelangen Sie wieder zum Untermenü „Sonstige" und bei mehrfachem Drücken wie-
der zur Normalanzeige.
Die Funktionalität des Überwachungsreglers und der entsprechenden Einstellmenüs im Regler wird an die
hier getroffene Auswahl angepasst.
11.2.2 Überwachungsregler-Modus
Sie können den Überwachungsregler-Modus auf „Limit" oder „Offset" einstellen.
• Limit: Grenzwert, höchstzulässiger Temperaturwert absolut
Diese Einstellung bietet hohe Sicherheit, da die eingestellte Grenztemperatur nicht überschritten wer-
den kann. Es ist wichtig, den Überwachungsreglerwert nach jeder Änderung des Temperatur-Sollwertes
anzupassen. Andernfalls könnte der Grenzwert zu hoch sein, um noch einen wirkungsvollen Schutz zu
gewährleisten bzw., im umgekehrten Fall, könnte es den Regler daran hindern, einen eingestellten Soll-
wert zu erreichen, wenn dieser außerhalb des Grenzwertes liegt.
• Offset: Offsetwert, maximale Übertemperatur über dem aktiven Temperatur-Sollwert. Die daraus fol-
gende Maximaltemperatur ändert sich intern bei jeder Änderung des Sollwertes automatisch mit.
Beispiel: Gewünschter Temperaturwert: 40 °C, gewünschter Überwachungsreglerwert: 45 °C.
Mögliche Einstellungen für dieses Beispiel:
Temperatur-Sollwert
40 °C
Überprüfen Sie die Einstellung regelmäßig und passen Sie sie bei Änderungen des Sollwer-
tes oder der Beladung an.
11.2.3 Einstellung des Überwachungsregler-Modus
Erforderliche Berechtigung: „User".
Normalanzeige
Pfad:
Drücken Sie die OK-Taste, um die Einstellung zu aktivieren.
FP (E3.1) 08/2023
Einstellungen
Einstellung der Klasse des Überwachungsreglers.
Die aktuelle Einstellung blinkt. Geben Sie die gewünschte Klasse mit
den Pfeiltasten ein: „3.1" oder „2.0". Werkseinstellung: Klasse 2.
Bestätigen Sie die Eingabe mit der OK-Taste.
Überwachungsregler-Modus
Sollwerte
Sonstige
Limit
Offset
Überwachungsregler
Schutzklasse
Überwachungsreglerwert
Grenzwert 45 °C
Offsetwert 5 °C
Modus
