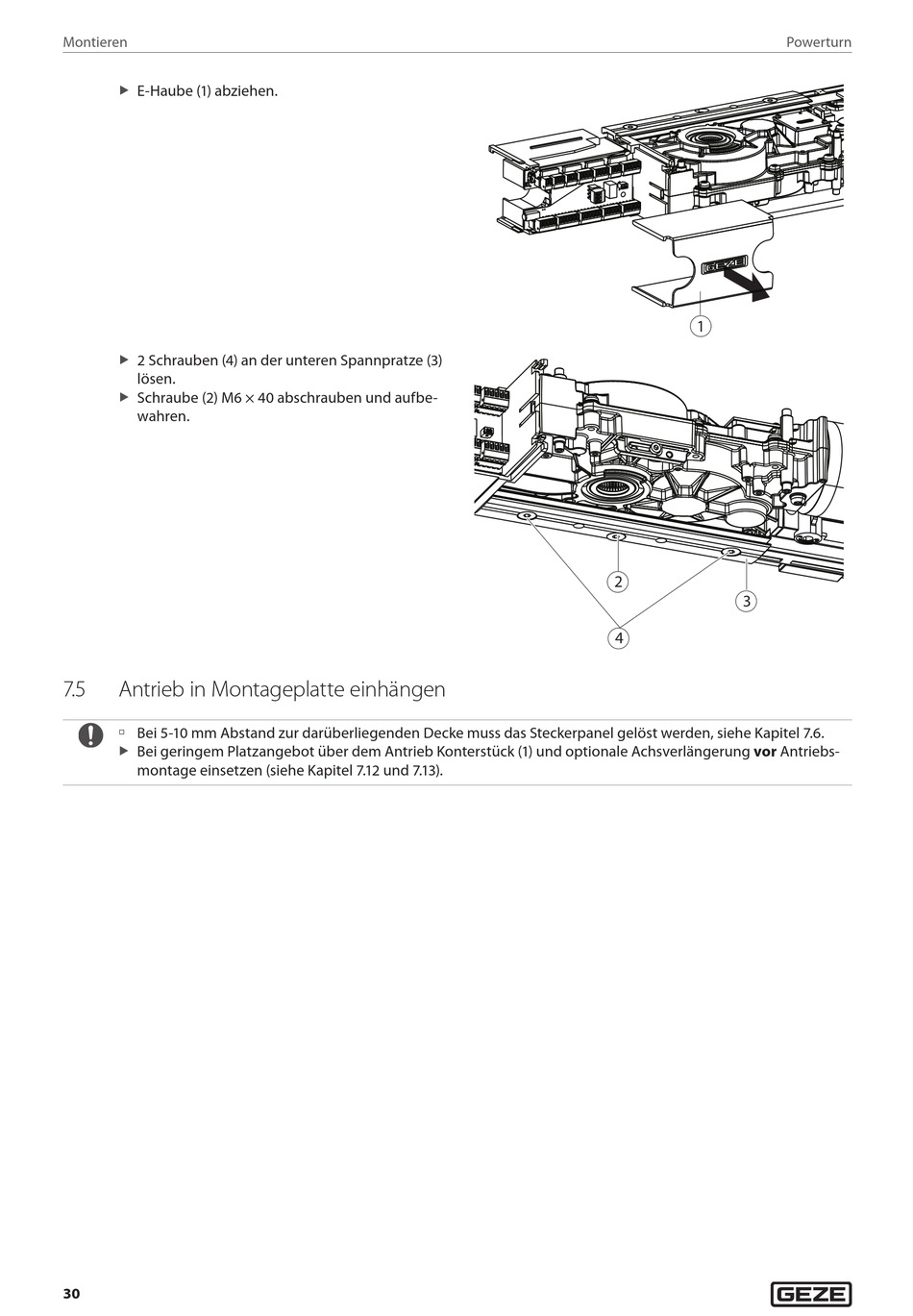

GEZE Powerturn Montage- Und Serviceanleitung Seite 30

Montieren
E-Haube (1) abziehen.
X
2 Schrauben (4) an der unteren Spannpratze (3)
X
lösen.
Schraube (2) M6 × 40 abschrauben und aufbe-
X
wahren.
7.5 Antrieb in Montageplatte einhängen
à Bei 5-10 mm Abstand zur darüberliegenden Decke muss das Steckerpanel gelöst werden, siehe Kapitel 7.6.
Bei geringem Platzangebot über dem Antrieb Konterstück (1) und optionale Achsverlängerung vor Antriebs-
X
montage einsetzen (siehe Kapitel 7.12 und 7.13).
30
Powerturn
1
2
3
4
