Montieren

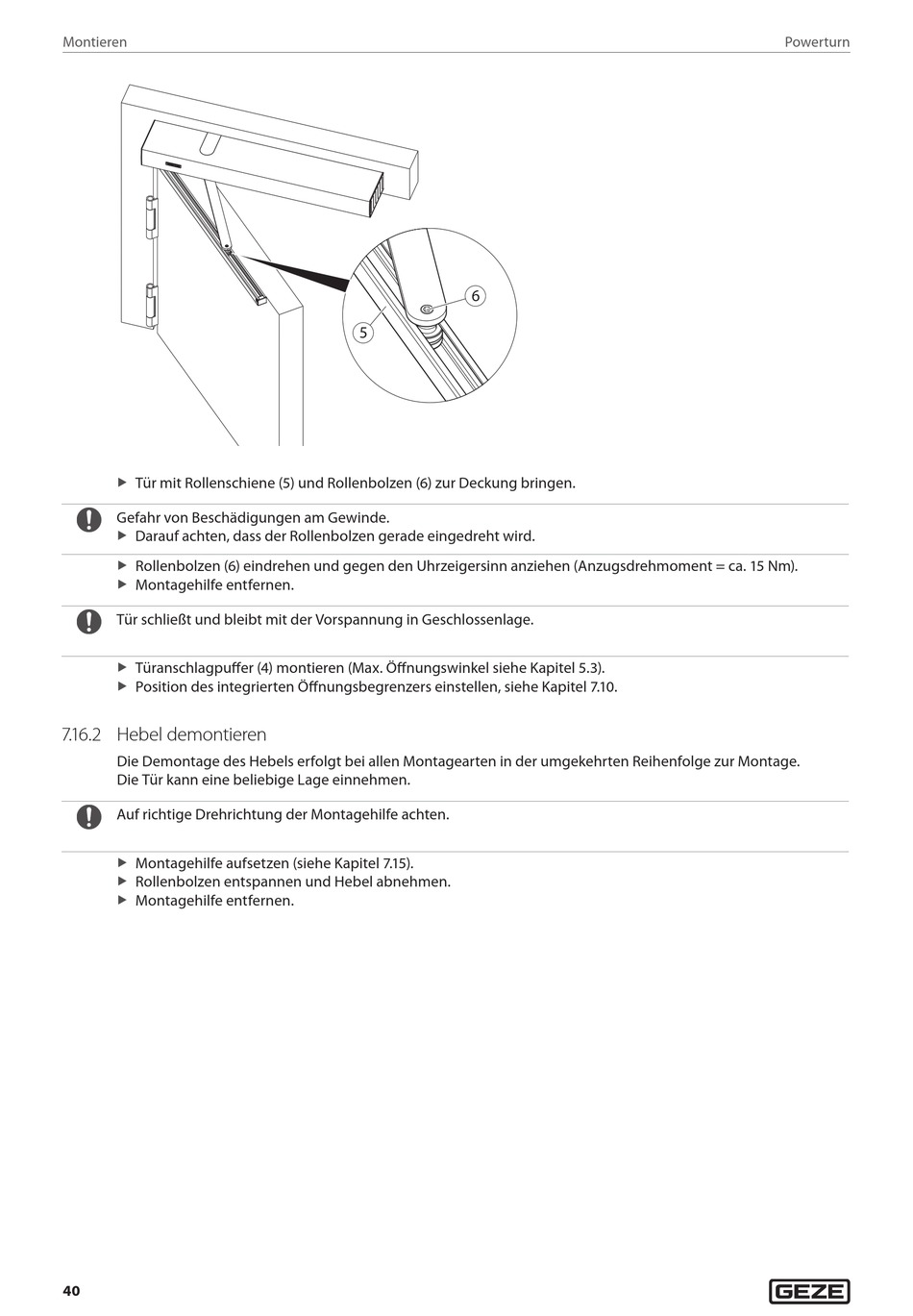

Tür mit Rollenschiene (5) und Rollenbolzen (6) zur Deckung bringen.
X
Gefahr von Beschädigungen am Gewinde.
Darauf achten, dass der Rollenbolzen gerade eingedreht wird.
X
Rollenbolzen (6) eindrehen und gegen den Uhrzeigersinn anziehen (Anzugsdrehmoment = ca. 15 Nm).
X
Montagehilfe entfernen.
X
Tür schließt und bleibt mit der Vorspannung in Geschlossenlage.
Türanschlagpuffer (4) montieren (Max. Öffnungswinkel siehe Kapitel 5.3).
X
Position des integrierten Öffnungsbegrenzers einstellen, siehe Kapitel 7.10.
X
7. 1 6.2 Hebel demontieren
Die Demontage des Hebels erfolgt bei allen Montagearten in der umgekehrten Reihenfolge zur Montage.
Die Tür kann eine beliebige Lage einnehmen.
Auf richtige Drehrichtung der Montagehilfe achten.
Montagehilfe aufsetzen (siehe Kapitel 7.15).
X
Rollenbolzen entspannen und Hebel abnehmen.
X
Montagehilfe entfernen.
X
