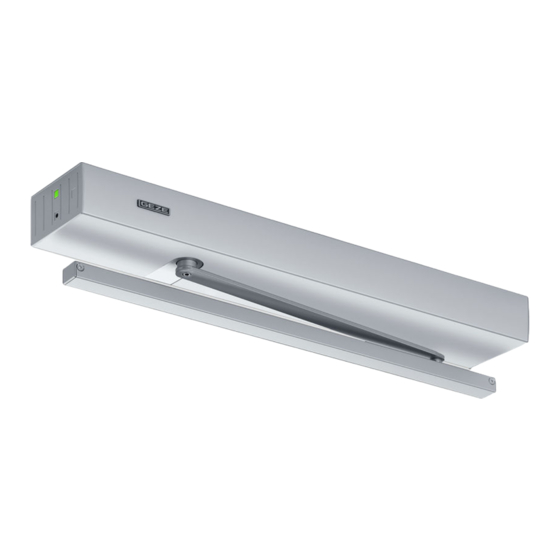

GEZE Powerturn Austauschanleitung

Powerturn DE Austauschanleitung
EN Replacement instructions
Steuerungsmodul
Control module
162795-00
Umfang der Ersatzteillieferung
Scope of the spare parts delivery
2
1
1 Steckerplatine
2 Flachbandkabel
3 Steuerungsmodul
1 Control circuit board
2 Ribbon cable
3 Control module
Mitgeltende Dokumente
à Montageanleitung Powerturn
à Anschlussplan Powerturn
Benötigtes Werkzeug
à Kreuzschlitzschraubendreher PH2
à Drehmomentschlüssel bis 15 Nm
à Innensechskant-Schlüsselsatz 1,5 mm ... 6 mm
Sicherheitshinweise
à Antrieb vom Stromnetz trennen
à ESD-Schutz beachten
à Sicherheitshinweise in der Montageanleitung Powerturn
beachten
Entsorgung
siehe Montageanleitung Powerturn oder Anschlussplan Powerturn
Reference documents
à Powerturn installation instructions
à Powerturn wiring diagram
Tools required
à Recessed cheese head screw PH2
à Torque spanner up to 15 Nm
à Allen key set 1.5 mm ... 6 mm
Safety notices
à Disconnect the drive from the power supply
à Heed ESD protection
à Heed the safety notices in the Powerturn installation instructions
Disposal
See the Powerturn installation instructions or Powerturn wiring
diagram
Brandschutzantrieb
Fire protection drive

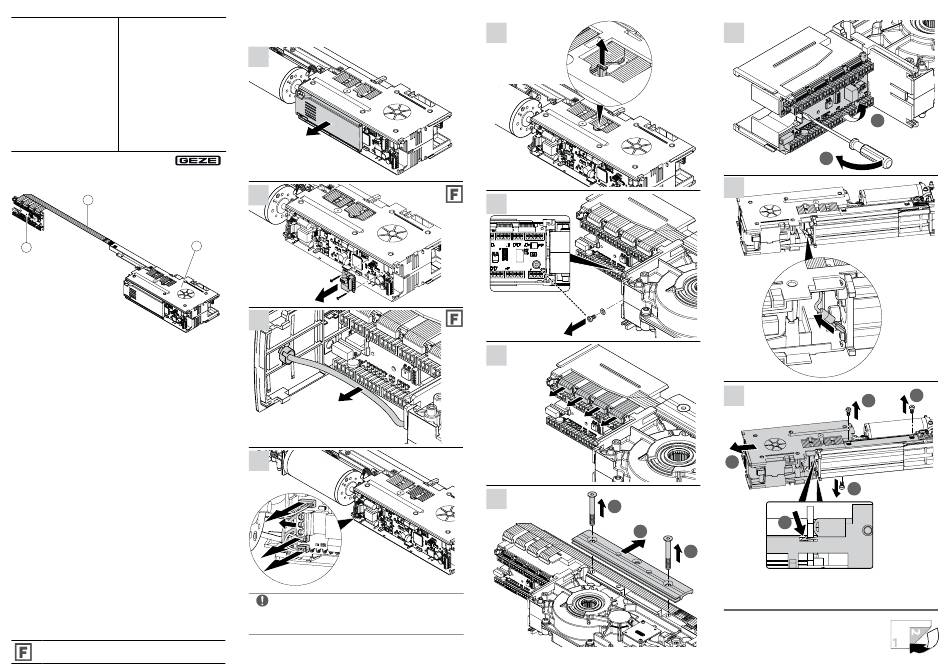

Steuerungsmodul ausbauen
Remove control module
1
2
3
3
4
Verwechslungsgefahr bei der Montage.
Steckerbelegung markieren.
X
Danger of mix-up during installation
Mark pin assignment.
X
5
6
7
8
1
2
9
1
10
11
1
3
1
2
1
2
1
