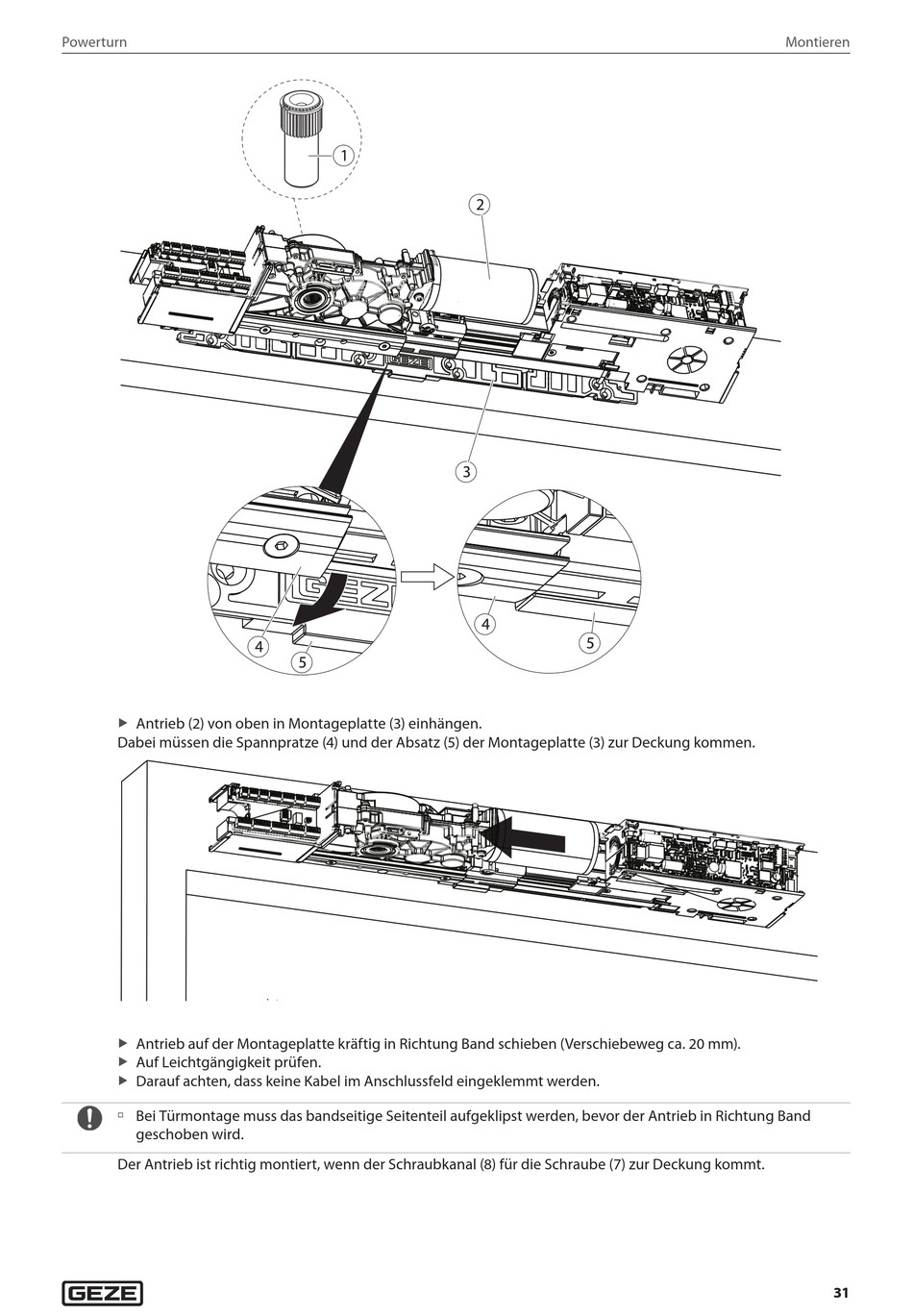

Antrieb (2) von oben in Montageplatte (3) einhängen.
X
Dabei müssen die Spannpratze (4) und der Absatz (5) der Montageplatte (3) zur Deckung kommen.
Antrieb auf der Montageplatte kräftig in Richtung Band schieben (Verschiebeweg ca. 20 mm).
X
Auf Leichtgängigkeit prüfen.
X
Darauf achten, dass keine Kabel im Anschlussfeld eingeklemmt werden.
X
à Bei Türmontage muss das bandseitige Seitenteil aufgeklipst werden, bevor der Antrieb in Richtung Band
geschoben wird.
Der Antrieb ist richtig montiert, wenn der Schraubkanal (8) für die Schraube (7) zur Deckung kommt.
Montieren
