Powerturn

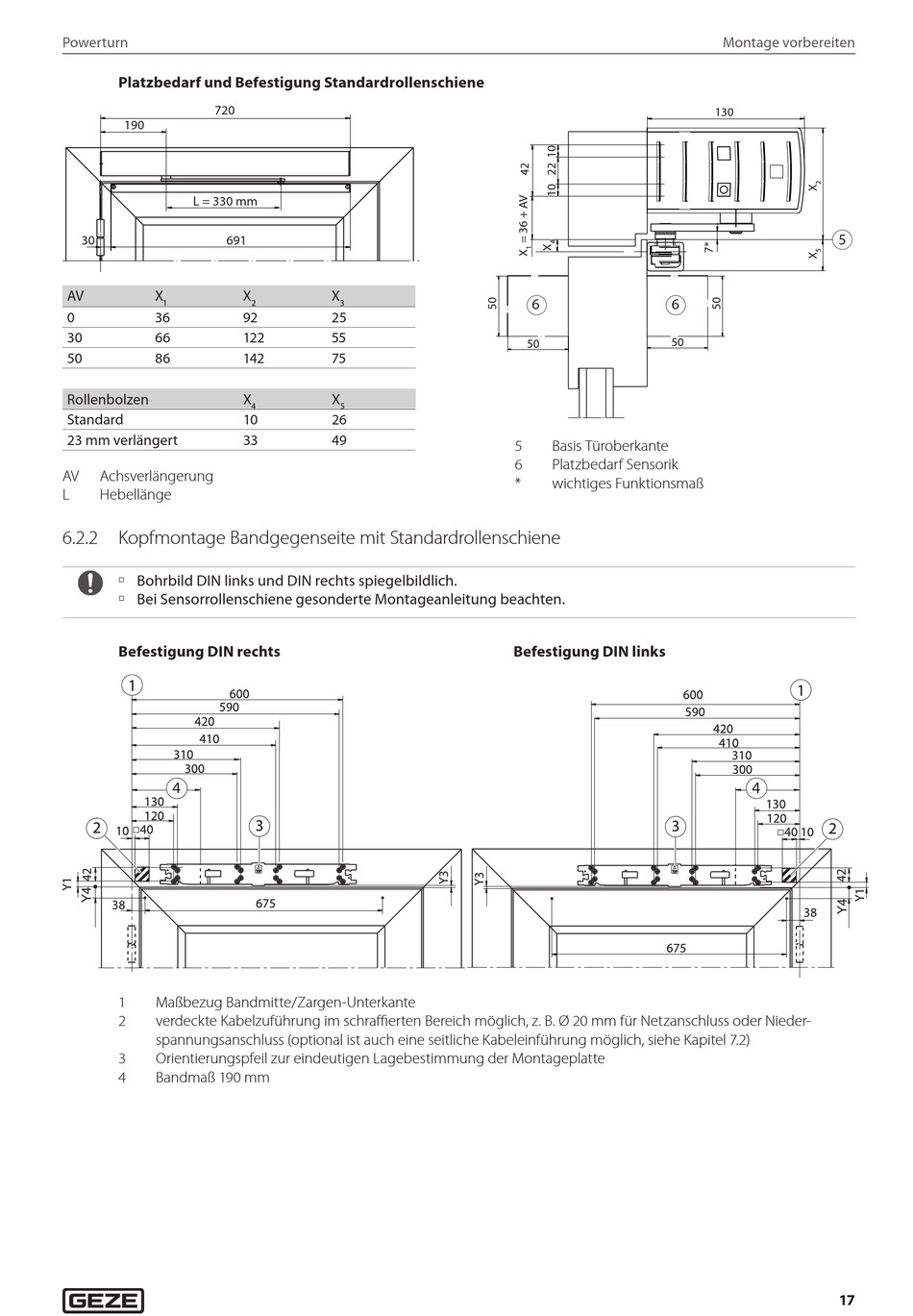

Platzbedarf und Befestigung Standardrollenschiene
720
190
L = 330 mm
30 691
AV X
1
0 36
30 66
50 86
Rollenbolzen
Standard
23 mm verlängert
AV Achsverlängerung
L Hebellänge
6.2.2 Kopfmontage Bandgegenseite mit Standardrollenschiene
à Bohrbild DIN links und DIN rechts spiegelbildlich.
à Bei Sensorrollenschiene gesonderte Montageanleitung beachten.
Befestigung DIN rechts
4
1 Maßbezug Bandmitte/Zargen-Unterkante
2 verdeckte Kabelzuführung im schraffierten Bereich möglich, z. B. Ø 20 mm für Netzanschluss oder Nieder-
spannungsanschluss (optional ist auch eine seitliche Kabeleinführung möglich, siehe Kapitel 7.2)
3 Orientierungspfeil zur eindeutigen Lagebestimmung der Montageplatte
4 Bandmaß 190 mm
X X
2 3
92 25
122 55
142 75
X X
4 5
10 26
33 49
6 6
50
50
5 Basis Türoberkante
6 Platzbedarf Sensorik
* wichtiges Funktionsmaß
Befestigung DIN links
Montage vorbereiten
130
5
4
17
