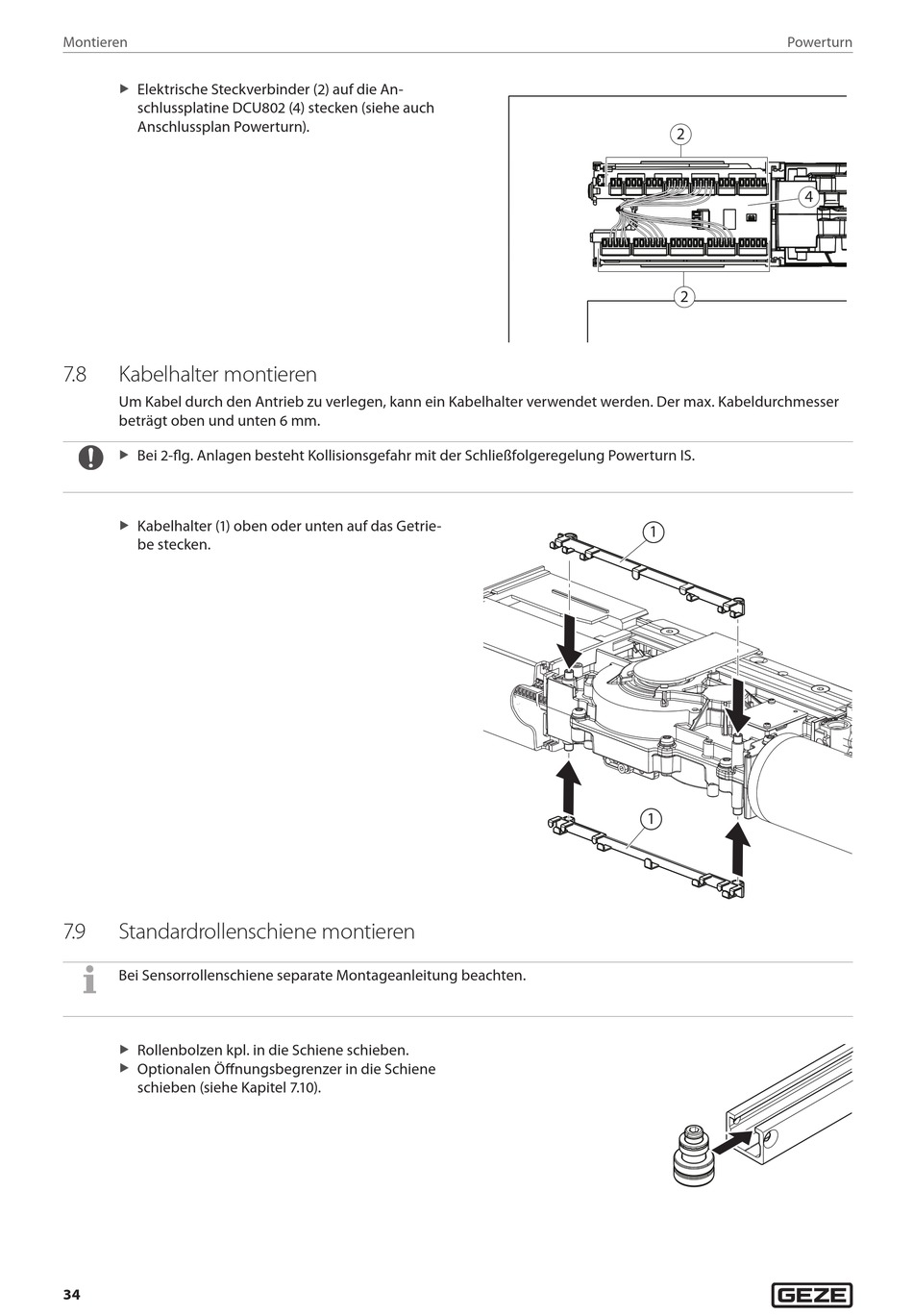

GEZE Powerturn Montage- Und Serviceanleitung Seite 34

Montieren
Elektrische Steckverbinder (2) auf die An-
X
schlussplatine DCU802 (4) stecken (siehe auch
Anschlussplan Powerturn).
7.8 Kabelhalter montieren
Um Kabel durch den Antrieb zu verlegen, kann ein Kabelhalter verwendet werden. Der max. Kabeldurchmesser
beträgt oben und unten 6 mm.
Bei 2-flg. Anlagen besteht Kollisionsgefahr mit der Schließfolgeregelung Powerturn IS.
X
Kabelhalter (1) oben oder unten auf das Getrie-
X
be stecken.
7.9 Standardrollenschiene montieren
Bei Sensorrollenschiene separate Montageanleitung beachten.
Rollenbolzen kpl. in die Schiene schieben.
X
Optionalen Öffnungsbegrenzer in die Schiene
X
schieben (siehe Kapitel 7.10).
